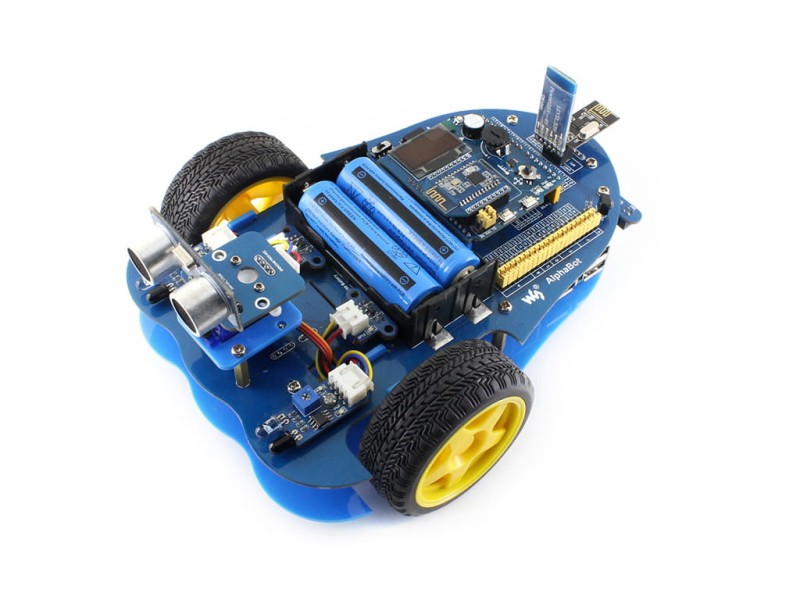

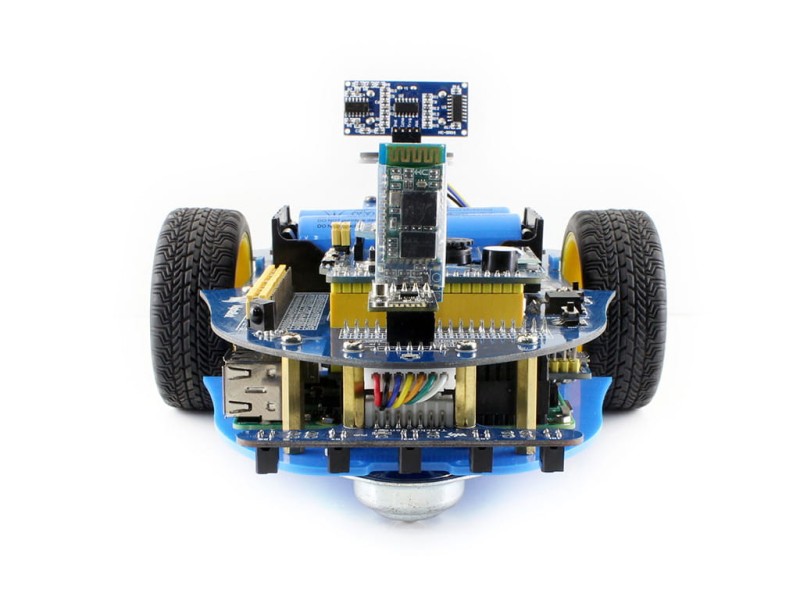

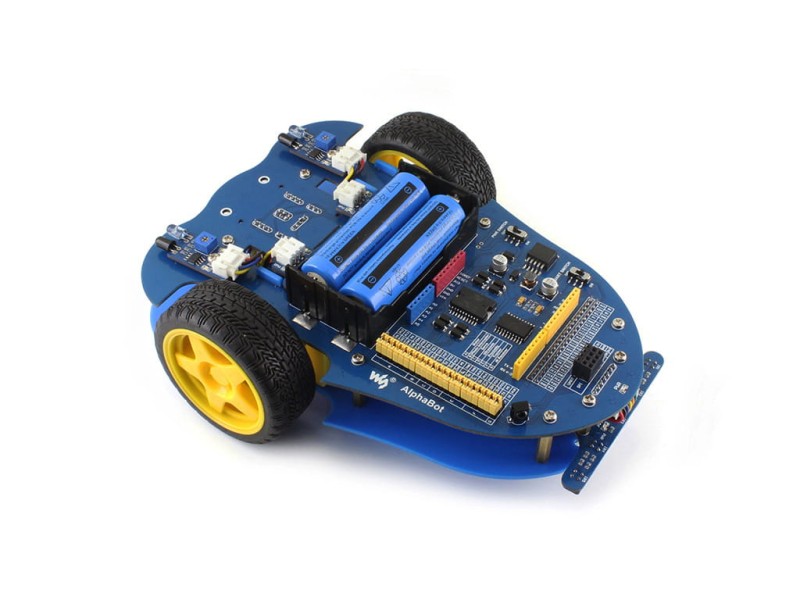

AlphaBot Platforma dla Mobilnego Robota

Availability: 5
Dispatched within: 24 - 48 godzin
Price: €43.83 195.00
Net price: €35.63
quantity szt.
add to wish list

Description

AlphaBot to robot platforma programistyczna kompatybilny z Raspberry Pi i Arduino.
Składa się z płyty głównej AlphaBot, podwozia i innych niezbędnych elementów aby wprawić Twojego robota w ruch. Wystarczy podłączyć płytę kontrolera: Raspberry Pi lub Arduino i użyć jednego z ogólnodostępnych przykładowych programów np. śledzenie linii, unikanie przeszkód, monitoring, WiFi / Bluetooth / ZigBee / pilot na podczerwień, etc,

Specyfikacja zestawu:

  • Współpraca z Raspberry Pi/Arduino osobno lub jednocześnie
  • Gniazdo dla Shieldów Arduino
  • Modułowa budowa umożliwia bezproblemowe podłączanie modułów np: śledzenia lini, pomiar prędkości itp...
  • sterownik silników: LM298P z zabezpieczeniem
  • regulator napięcia: LM2596 zapewnia 5V dla Raspberry Pi/Arduino
  • układ przetwornika AD TLC1543 umożliwia Raspberry Pi obsługę analogowych czujników

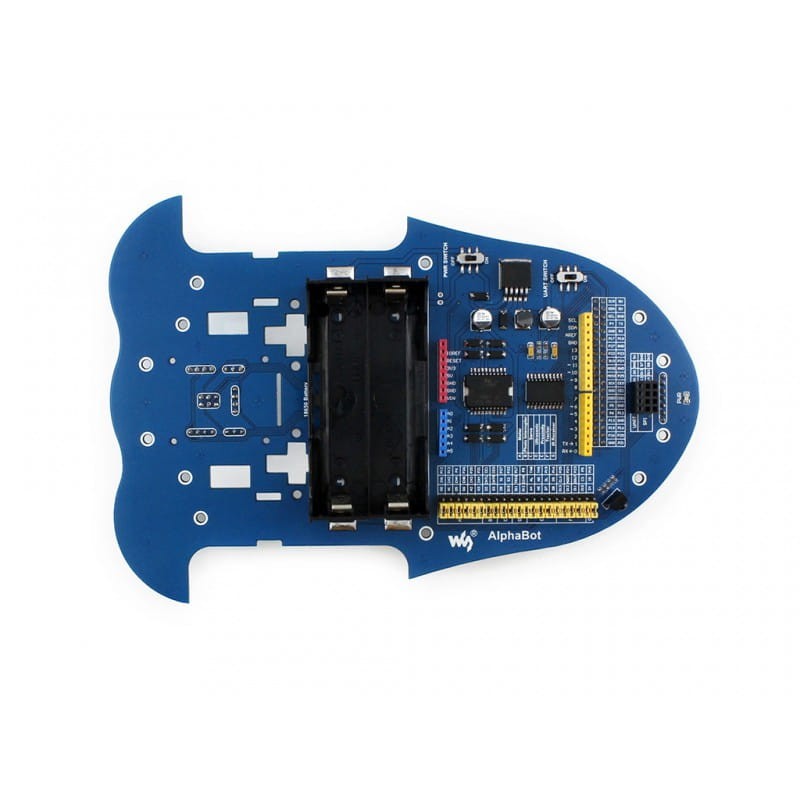

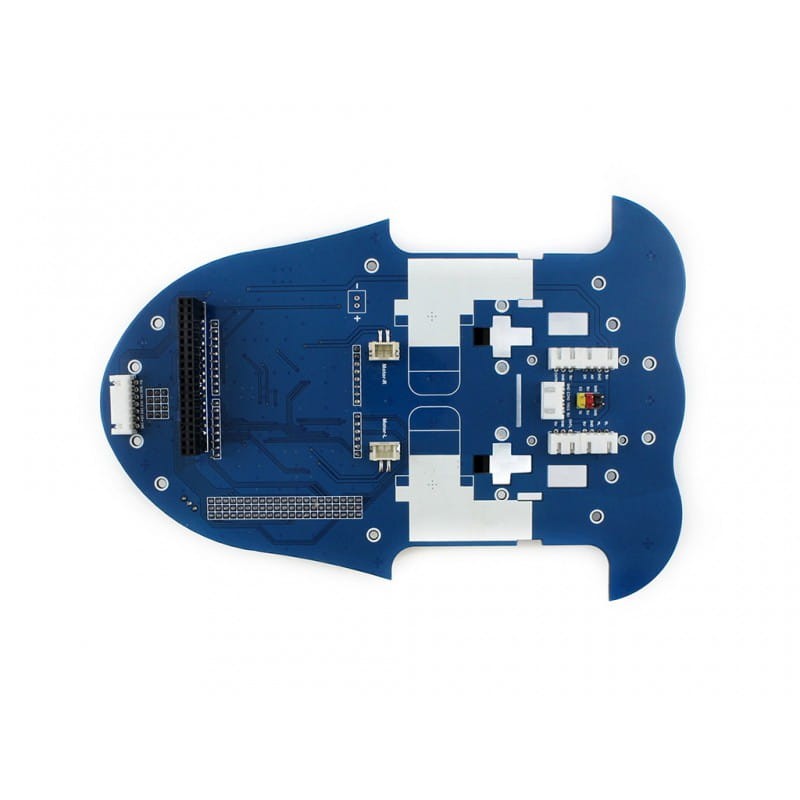

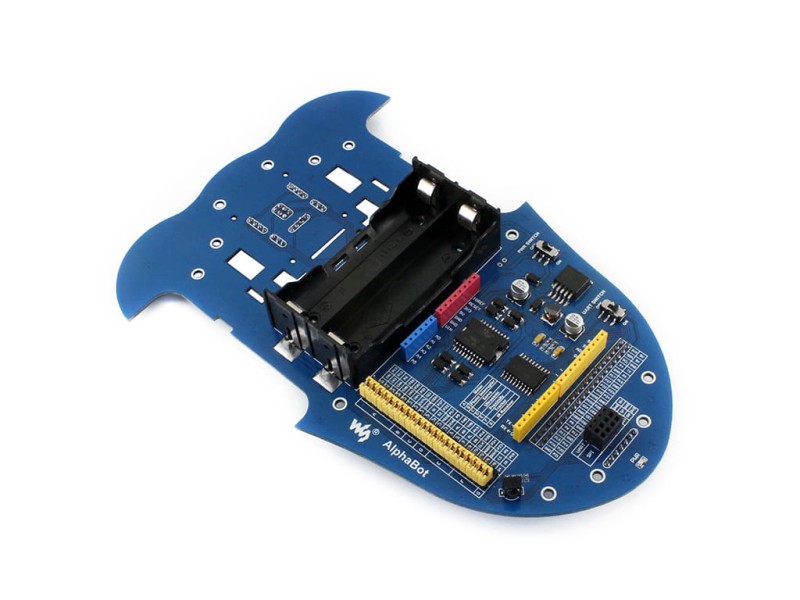

Opis płyty głównej zestawu:





  1. Złącze do podłączenia Raspberry Pi
  2. Złącze do podłączenia Arduino
  3. Złącza silników
  4. Złącze czujnika ultradźwieków
  5. Złącze serwo
  6. Złącze dla czujników przeszkód
  7. Złącza czujników prądkości
  8. Gniazdo baterii: typ baterii 18650
  9. Dodatkowe wejście napięcia zasilania - nie wlutowane
  10. Gniazdo dla Shieldów Arduino
  11. Złącze UART dla modułów Bluetooth
  12. Złącze SPI dla modułów NRF24L01
  13. Złącze czujnika śledzenia linii
  14. Układ TLC1543: 10-bitowy przetwornik Analogowo-Cyfrowy,umożliwia odczyt RPI czujników analogowych
  15. Układ LM298P: podwójny mostek H, maksymalny prąd do 2A
  16. Diody zabezpieczające mostek
  17. Przełącznik zasilania
  18. LM2596: stabilizator 5V
  19. LED: wskaźnik zasilania
  20. Przełącznik UART: umożliwiający komunikacje pomiędzy RPI i Arduino
  21. Odbiornik podczerwieni
  22. Zworki konfigurujące sterowanie Raspberry Pi/Arduino



Przykłady zastosowań:









Dodatkowe informację, przykłady oprogramowania:  www.waveshare.com/wiki/AlphaBot



Zestaw zawiera:

  1. Płyta główna AlphaBot  x1
  2. Czujnik śledzenia lini x1
  3. Optyczny czujnik służący do pomiaru prędkości kół x2

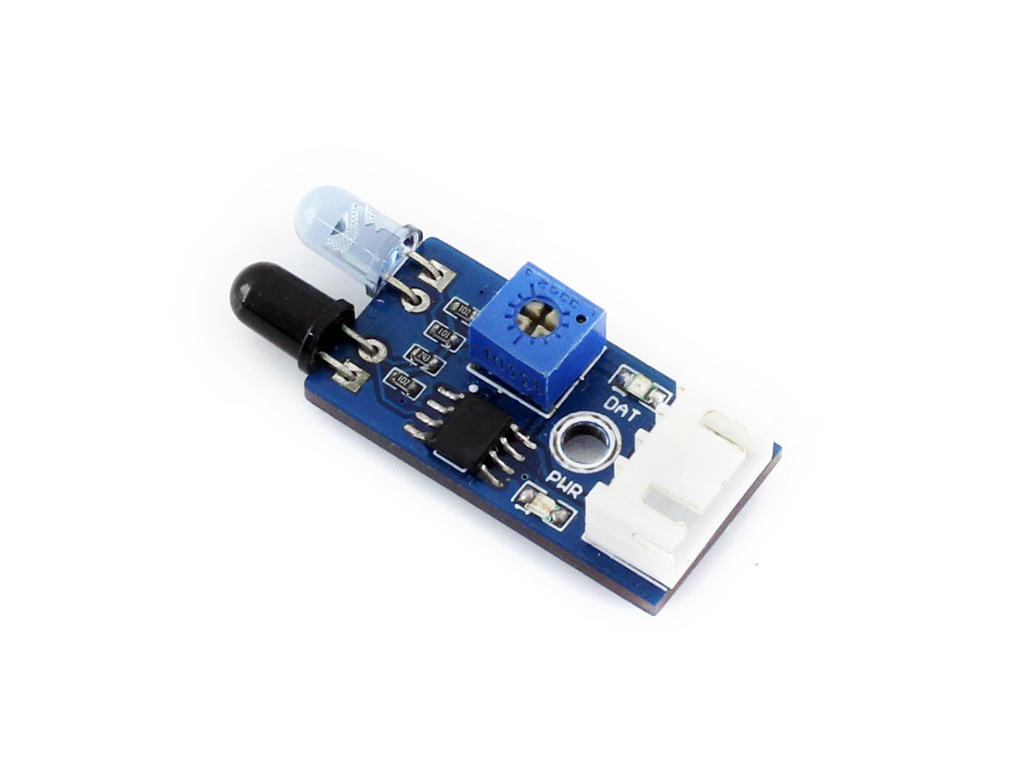

  4. Optyczny czujnik odbiciowy x2
  5. Silnik z przekładnią 2sztuki
  6. Koła AlphaBot 2sztuki

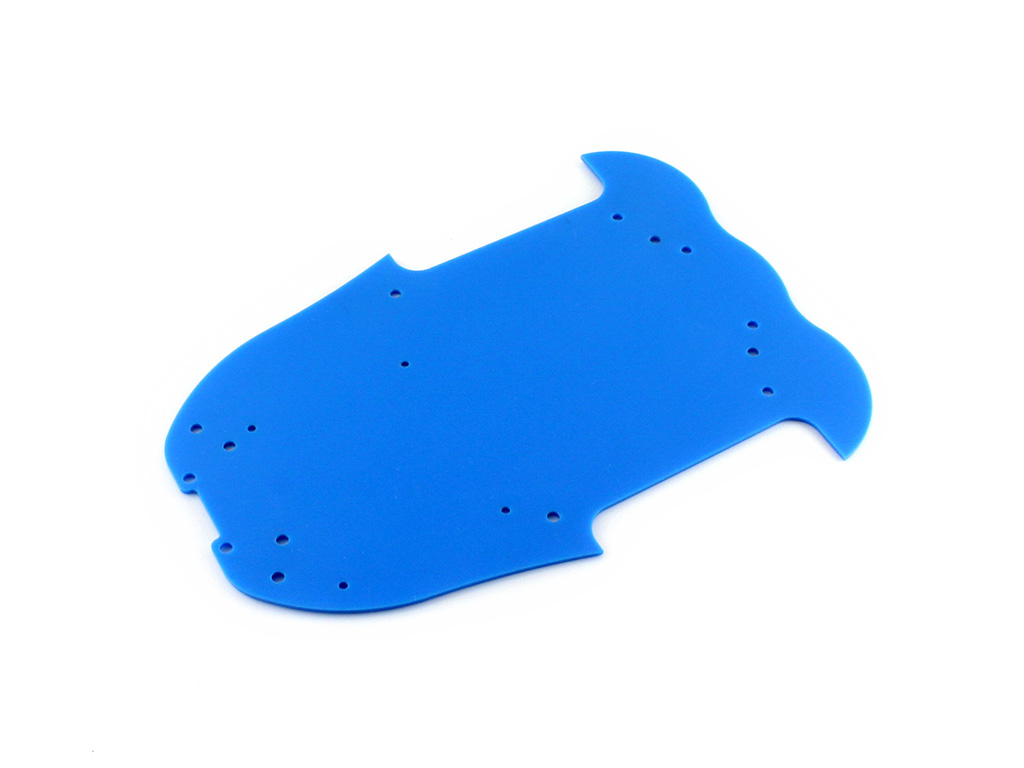

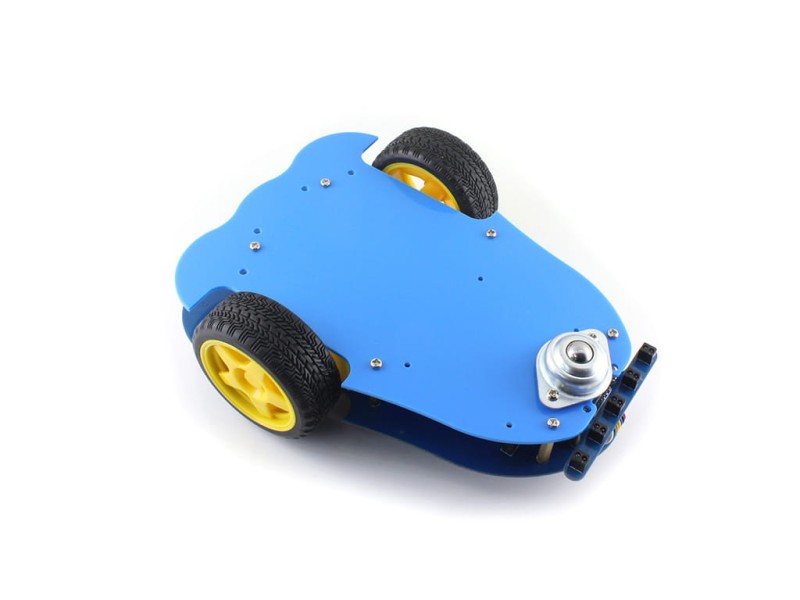

  7. Podwozie AlphaBot z plexy  x1

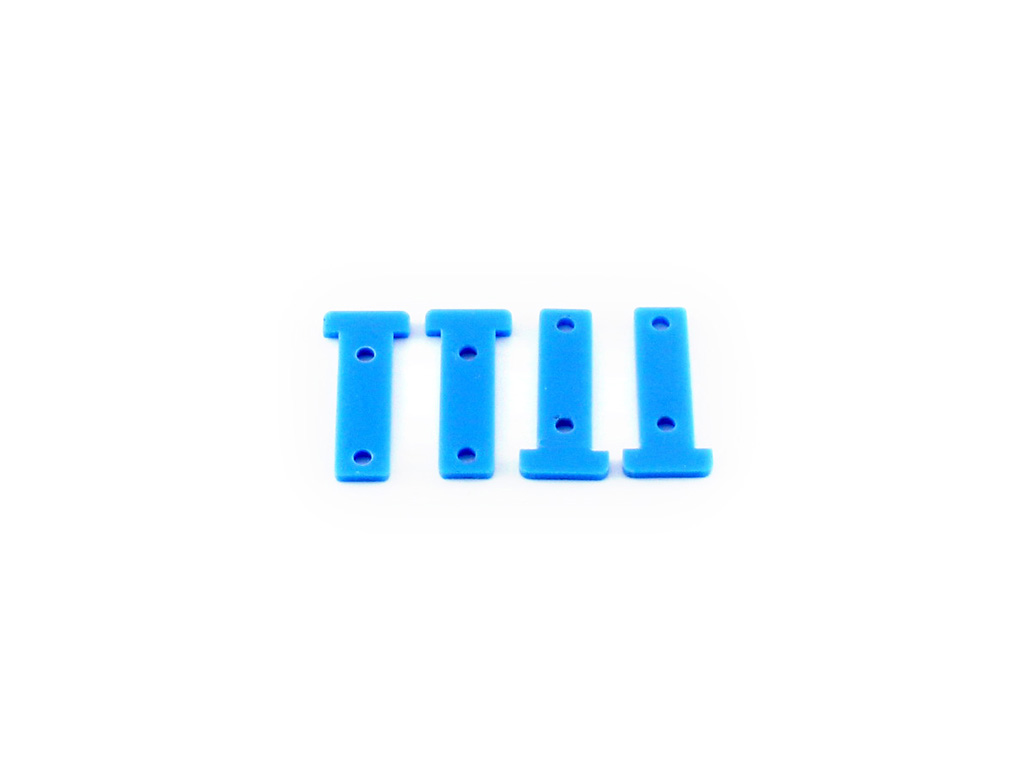

  8. Uchwyty do montaży silników 4sztuki
  9. Baterie rozmiar 18650 2 sztuki
  10. Koło poruszające się w każdym kierunku x1

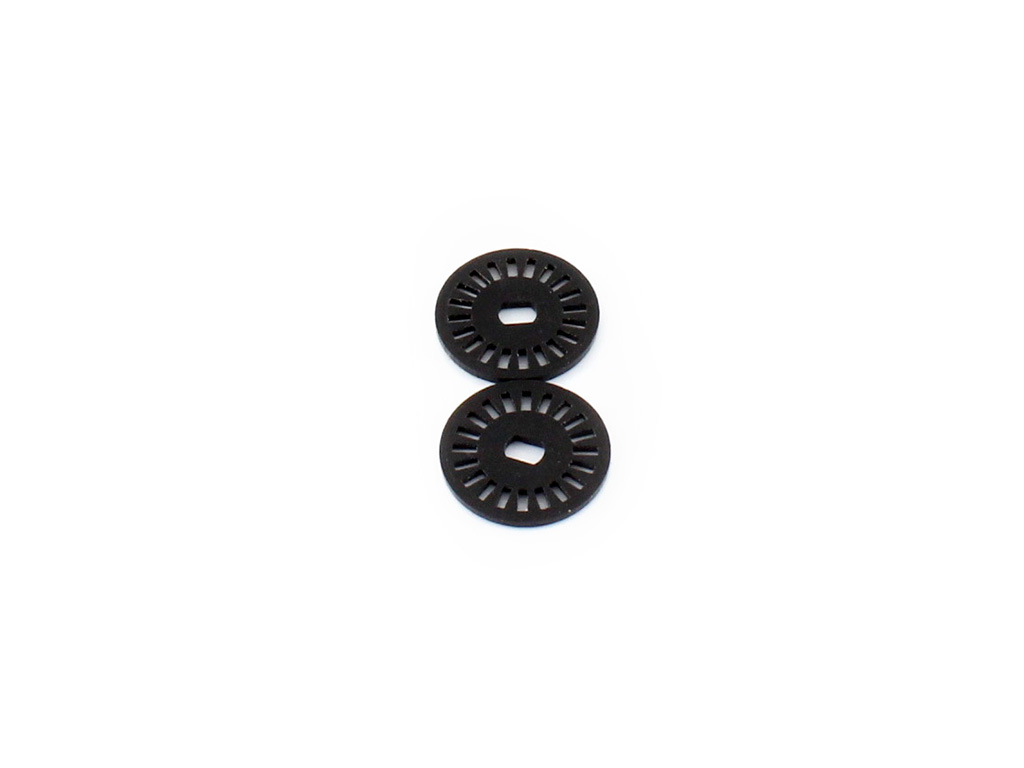

  11. Dysk enkodera 20-przesłon 2 sztuki
  12. Pilot podczerwieni  x1
  13. Kabel XH2.54 4cm 4Pin 2sztuki
  14. Kabel XH2.54 4cm 3Pin 2sztuki

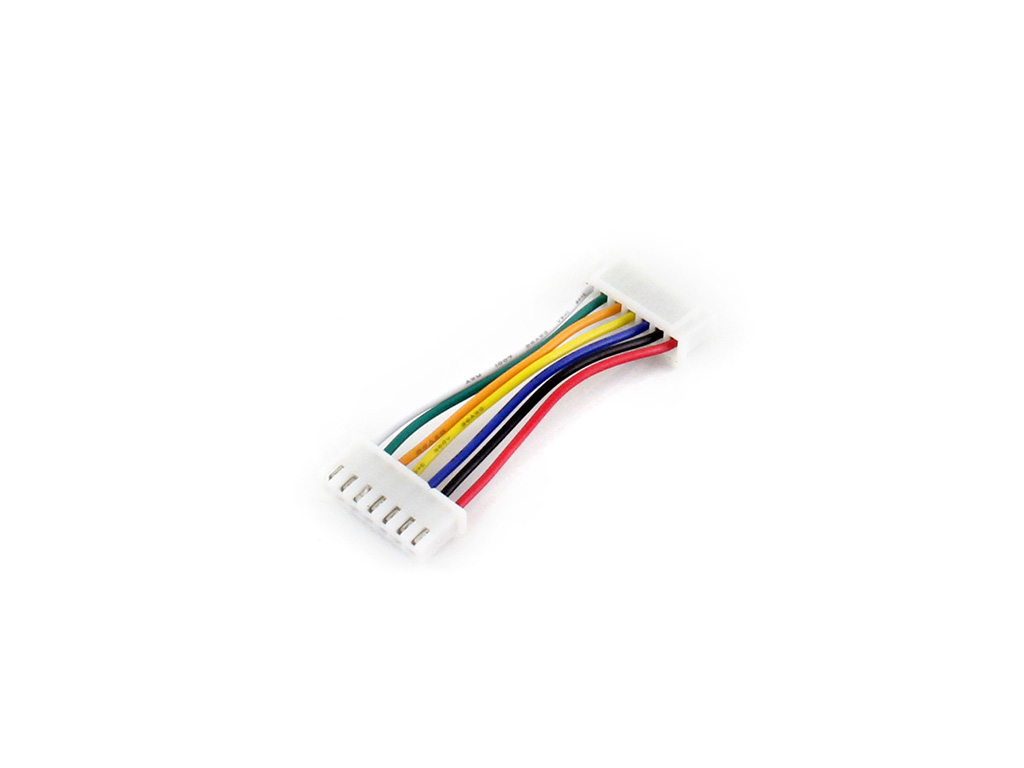

  15. Kabel XH2.54 4cm 7Pin x1
  16. Zestaw śrub x1



12345
678910
1112131415
1617



Do działania wymagany jest kontroler zgodny z Arduino UNO lub Raspberry Pi.

Zestaw do samodzielnego montażu.

Waga zestawu:  0.541 kg
