Płyta rozwojowa z STM32F429I GT6 LCD 5" 800x480 panel dotykowy pojemnościowy

Price: €112.16
incl. 23% TAX, excl. shipping costs
112.16
quantity szt.

product unavailable

Product code: HY-STM32F429IG-HY050CTP-HD

Description

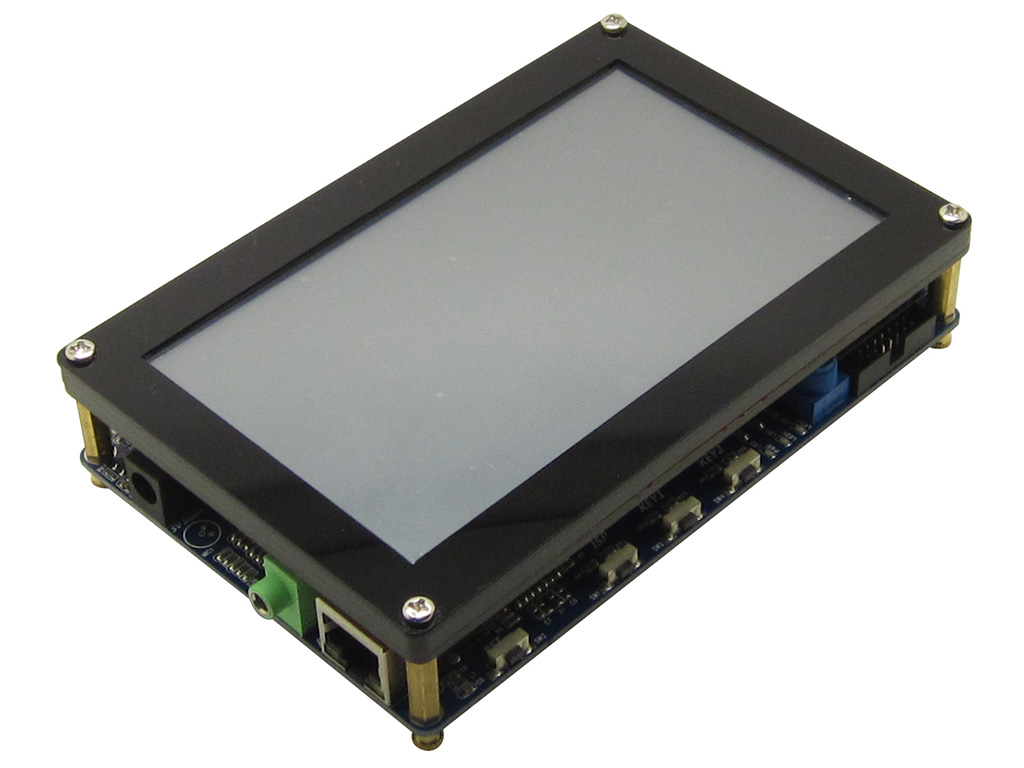

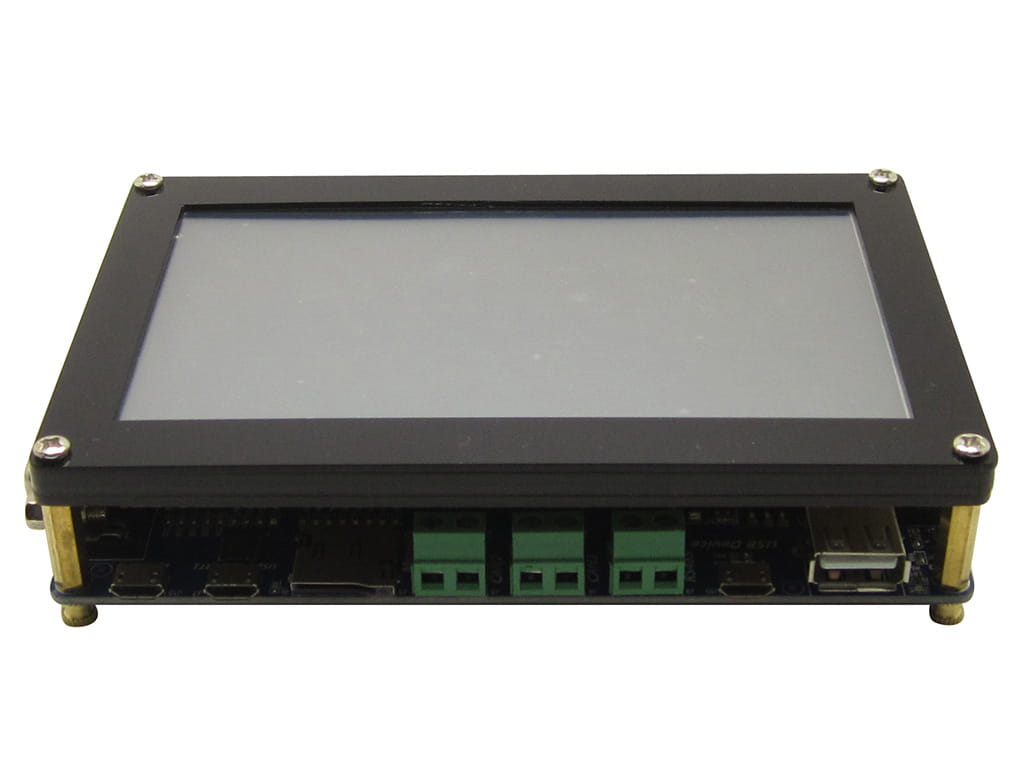

HY-STM32F429IG platforma rozwojowa dla mikrokontrolera STM32F429IGT6 z rdzeniem ARM Cortex-M4, wyposażona dodatkowo w 5" wyświetlacz LCD 800x480pixeli z panelem dotykowym pojemnościowym.



Platforma składa się z modułów:

    • CM-STM32F4XXIG moduł z procesorem oraz zewnętrznymi pamięciami SDRAM, RAM, FLASH
    • SOM-STM32F429IG płyta bazowa z portami wejść, systemem zasilania
    • Wyświetlacz LCD 5" 800x480 pixeli panel dotykowy pojemnościowy: HY050CTP-HD



Moduł SOC CM-STM32F4XXIG specyfikacja:

  • Mikrokontroler: ST STM32F429IGT6, ARM Cortex-M4 Microcontroller, working at 180MHz
                        - 256 KB SRAM for code and data use
                        - 1 MB FLASH
  • 32MB SDRAM
  • 4MB SRAM
  • 8MB NOR
  • 128MB Nand Flash
  • LED zasilania x 1
  • LED użytkownika x 1
  • Kwarc 32.768 kHz dla RTC
  • Złącza: 2x 50pin 2.0mm
  • Wymiary: 50mm x 40 mm

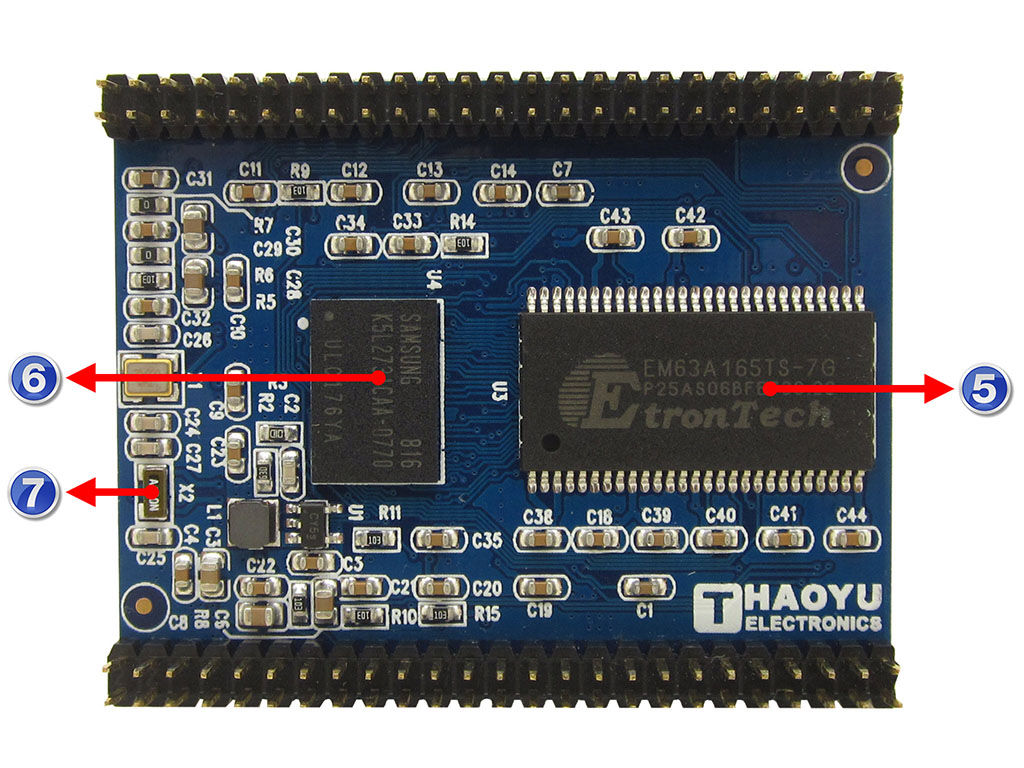

  1. STM32F429IGT6, ARM Cortex-M4 Microcontroller
  2. 128MB Nand Flash
  3. user LED
  4. Power indicator
  5. 32MB SDRAM
  6. 4MB SRAM + 8MB NOR
  7. 32.768 kHz crystal

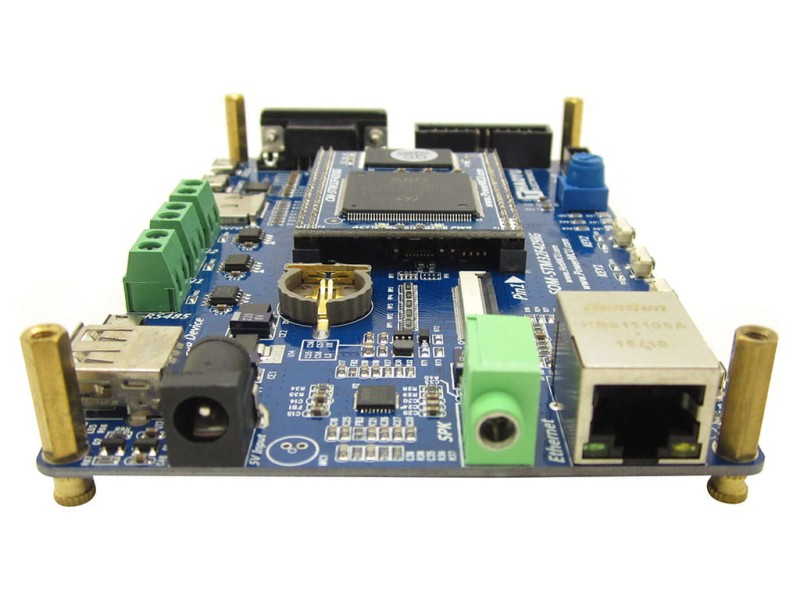

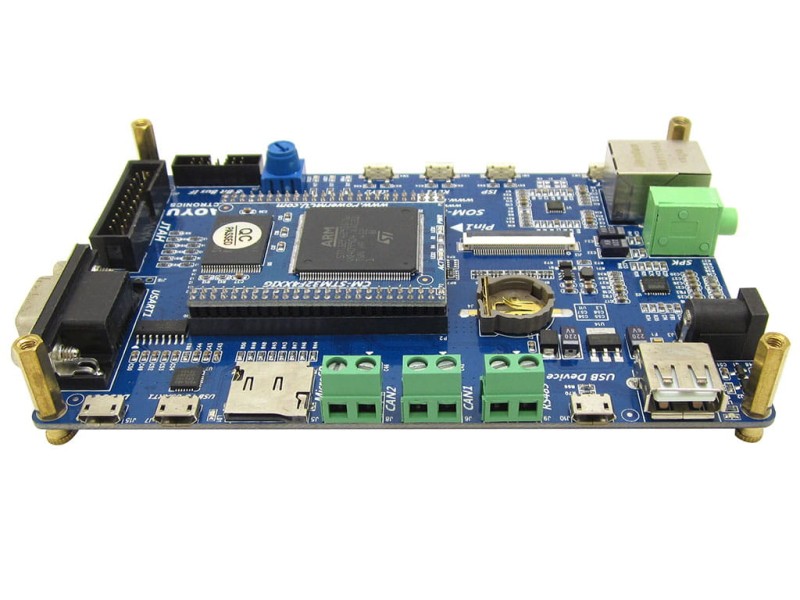

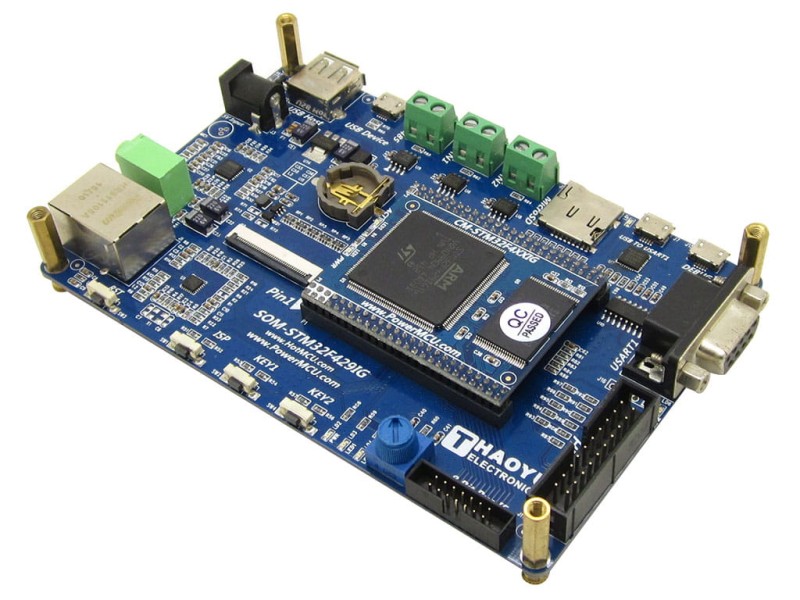

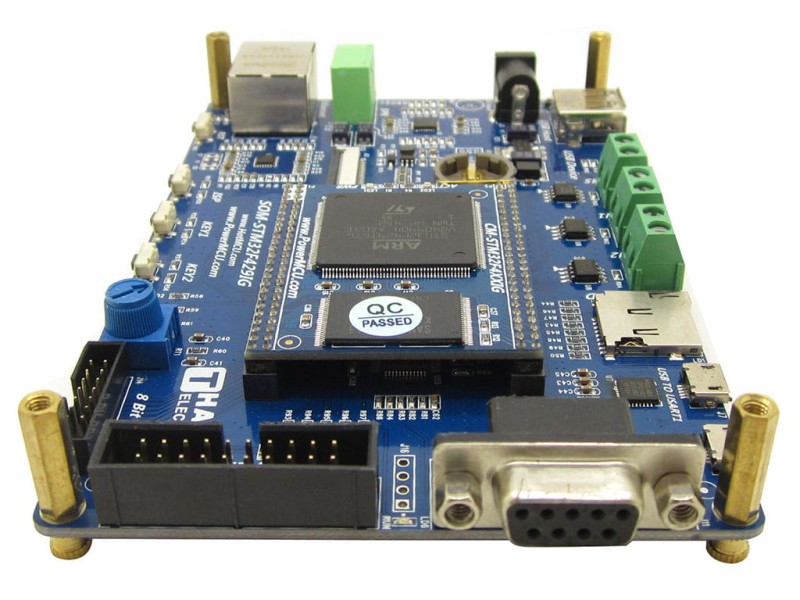

Płyta bazowa SOM-STM32F429IG specyfikacja:

Na płycie znajdziemy:

  • 1 x Port Micro USB służący do debugowania (USB do USART1 na układzie CP2102)
  • 1 x Port szeregowy (USART1)
  • 1 x Port RS485 (USART6)
  • 1 x USB HOST Hi-speed
  • 1 x Micro USB Device
  • 1 x Interfejs Ethernet
  • 2 x Interfejs CAN
  • 1 x slot kart Micro SD
  • gniazdo JTAG  20-pin
  • wejście i wyjście audio stero
  • miejsce na wlutowanie mikrofonu (MIC input)
  • Pamięć 4MB SPI Data Flash
  • Pamięć 256K EEPROM
  • Debugger oraz programator na płycie
  • Gniazdo dla wyświetlaczy LCD z panelem dotykowym rezystancyjnym
    - dla panela pojemnościowego i rezystancyjnego należy zmienić konfiguracje na płycie instrukcja dostępna jest na zdjęciu lub proszę o kontakt po zakupie
    - obsługa 16-bit true color, rozdzielczość do 1024 x 768 pixeli
    - testowany z wyświetlaczem 4.3" 480 x 272 pixeli,
    HY43-LCD
    - testowany z wyświetlaczem 5" 480 x 272 pixeli,
    HY5-LCD AT050TN33, dostępny w komplecie
    - testowany z wyświetlaczem 5" 800 x 480 pixeli, kd50g21-40nt-a1

    - testowany z wyświetlaczem 7" 800 x 480 pixeli,
    HY7-LCD CLAP070LF02CW
    - wyświetlacze z panelem dotykowym rezystancyjnym 4 przewodowym
  • Gniazdo dla wyświetlaczy LCD z panelem dotykowym pojemnościowym
    dla panela pojemnościowego i rezystancyjnego należy zmienić konfiguracje na płycie instrukcja dostępna jest na zdjęciu lub proszę o kontakt po zakupie
    - obsługa 16-bit true color, rozdzielczość do 1024 x 768
    - testowany z wyświetlaczem 5" LCD 800 x 480 pixeli,
    HY050CTP-HD, dostępne w zestawie
    - testowany z wyświetlaczem 7" LCD 800 x 480 pixeli,
    HY070CTP,
    - testowany z wyświetlaczem 7" LCD 1024 x 600 pixeli,
    HY070CTP-HD,
    - testowany z wyświetlaczem 10.1" 1024 x 600 pixeli,
    HY101CTP,
    - kontroler panela dotykowego FT5x06





  1. Port szeregowy RS-232 USART (USART1)
  2. Wskaźniku wbudowanego programatora\debbugera
  3. Złącze JATG 20-pin
  4. Port rozszerzeń: 8 bit bus interface expansion port
  5. Potencjometr połączony z wejściem ADC
  6. 2 x LED użytkownika
  7. LED napięcia zasilania
  8. 2 x przyciski użytkownika
  9. Przycisk ISP
  10. Przycisk reset
  11. Gniazdo RJ45 ethernetu 10/100M
  12. Wyjście stereo
  13. Złącze dla wyświetlaczy LCD
  14. Miejsce na wlutowanie mikrofonu
  15. Wejście zasilania 5V/1A, 5.2mm x 2.1mm
  16. Port USB Host
  17. Port micro USB Client
  18. Gniazdo dla baterii RTC CR1220
  19. RS485 (USART6)
  20. CAN1
  21. CAN2
  22. Gniazdo kart Micro-SD
  23. Micro USB Debug port(USB to USART1 with CP2102)
  24. Gniazdo USB wbudowanego programatora\debbugera

 Kupując otrzymujesz:

  • Moduł SOC CM-STM32F4XXIG z STM32F429IGT6
  • Płyta bazowa SOM-STM32F429IG

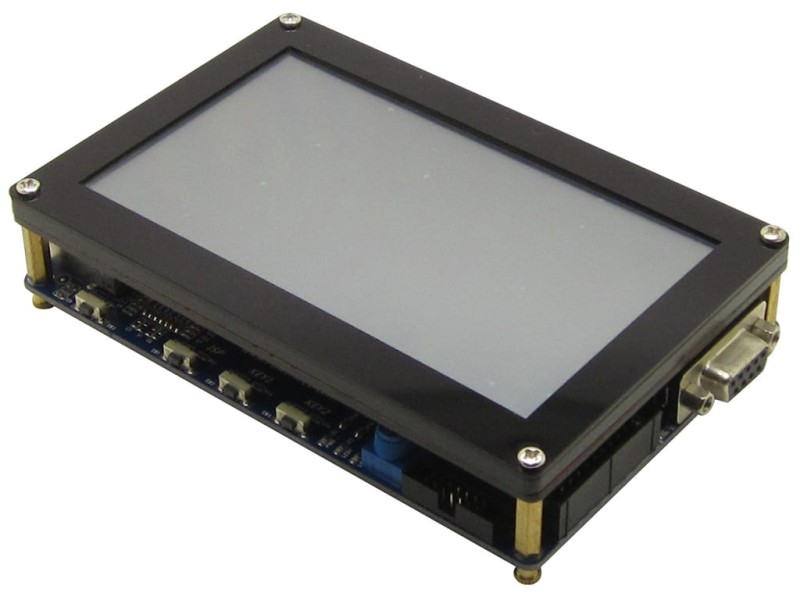

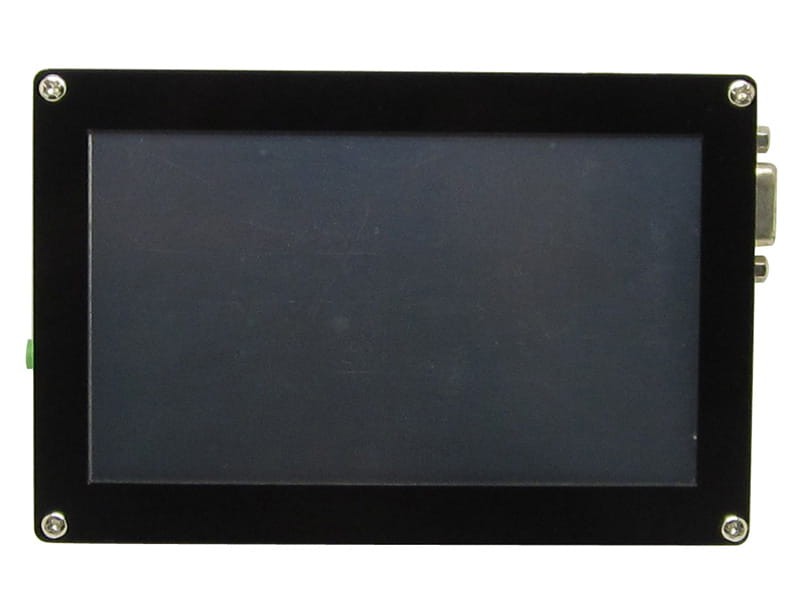

  • Wyświetlacz 5" 800x480 z panelem dotykowym pojemnościowym

Dodatkowe informacje:

Platforma pozwala przetestować większość peryferii wbudowanych w mikrokontroler.

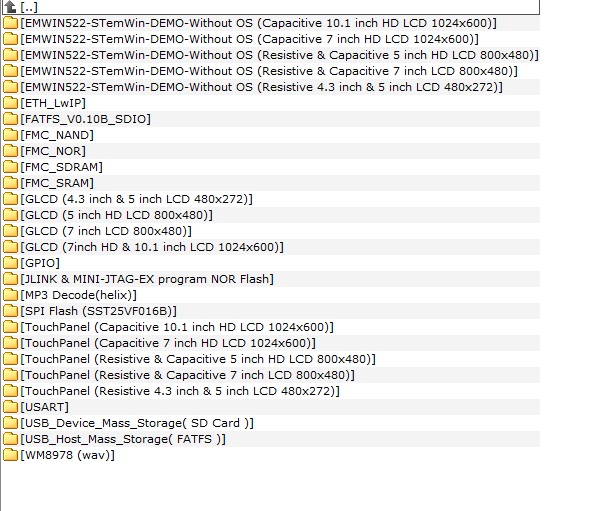

Dostępne przykłady oprogramowania dla Keil uVision:
