Silnik krokowy 28BYJ-48 + sterownik na ULN2003A
product unavailable
Description

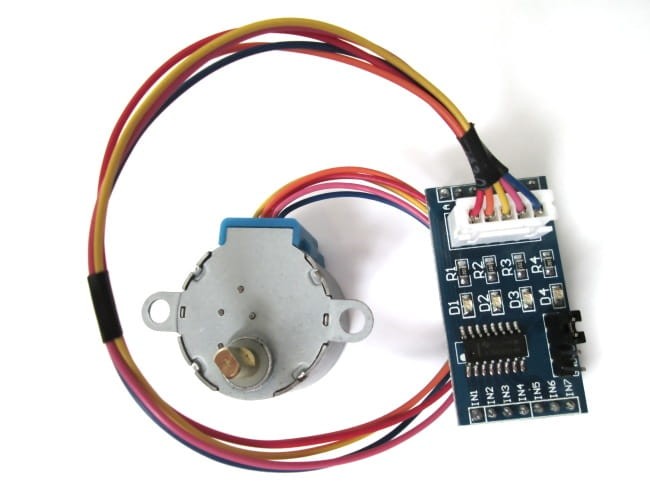

Zestaw zawierający silnik krokowy 28BYJ-48 oraz sterownik na układzie ULN2003A.

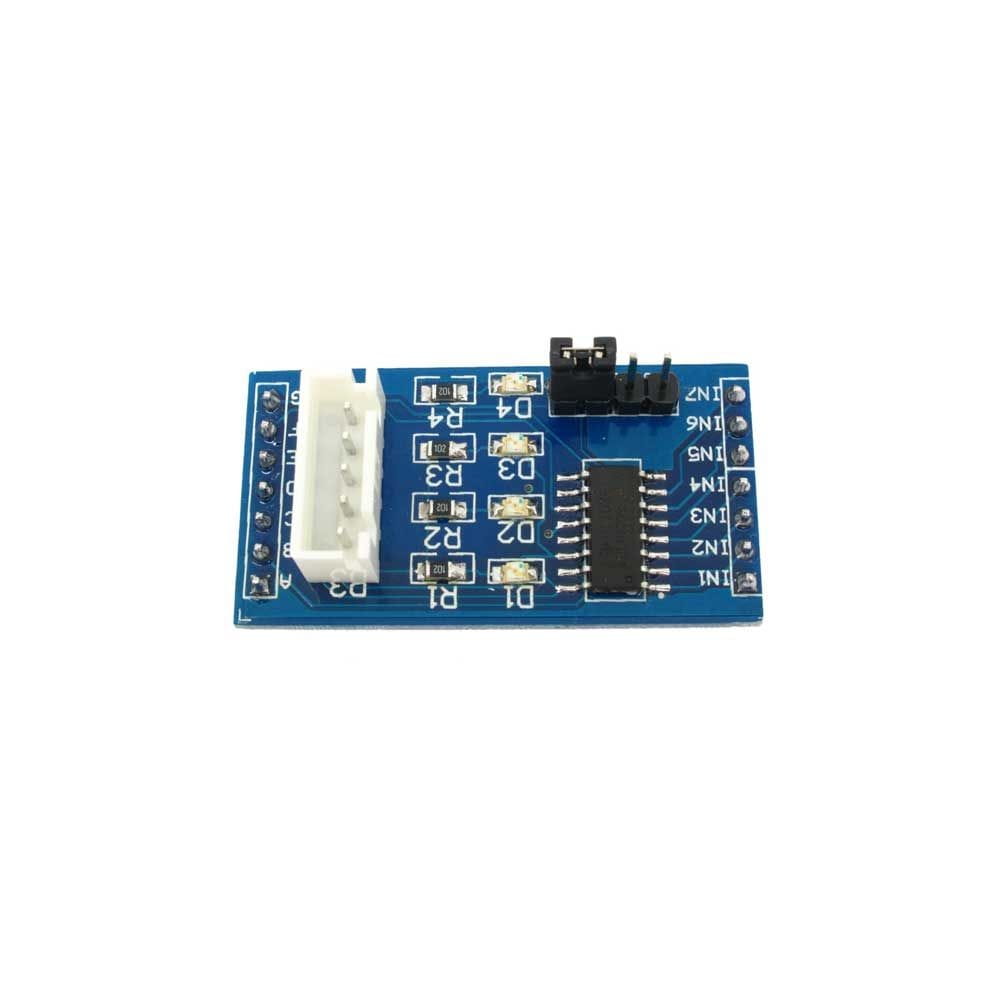

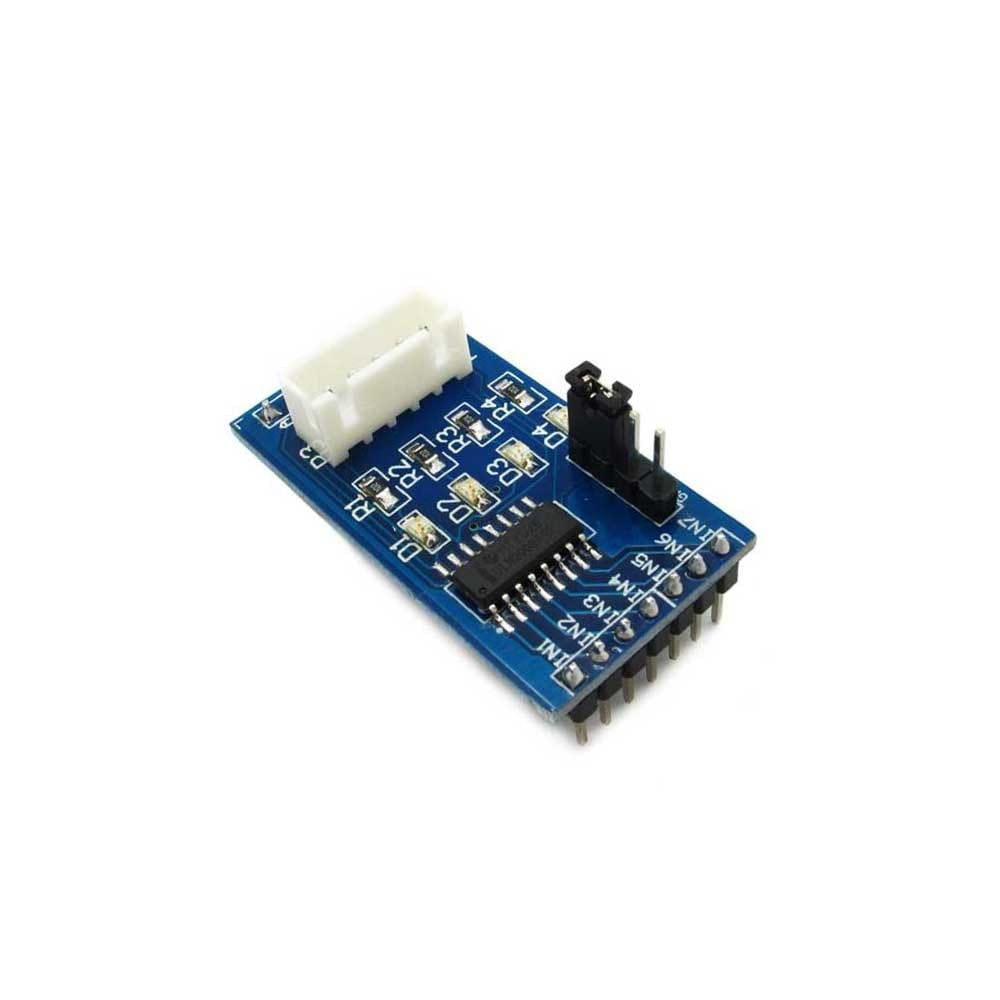

Sterownik:
- Układ ULN2003A
- napięcie zasilania: 5-12V
- 4 diody LED wskazujące stan wyjść

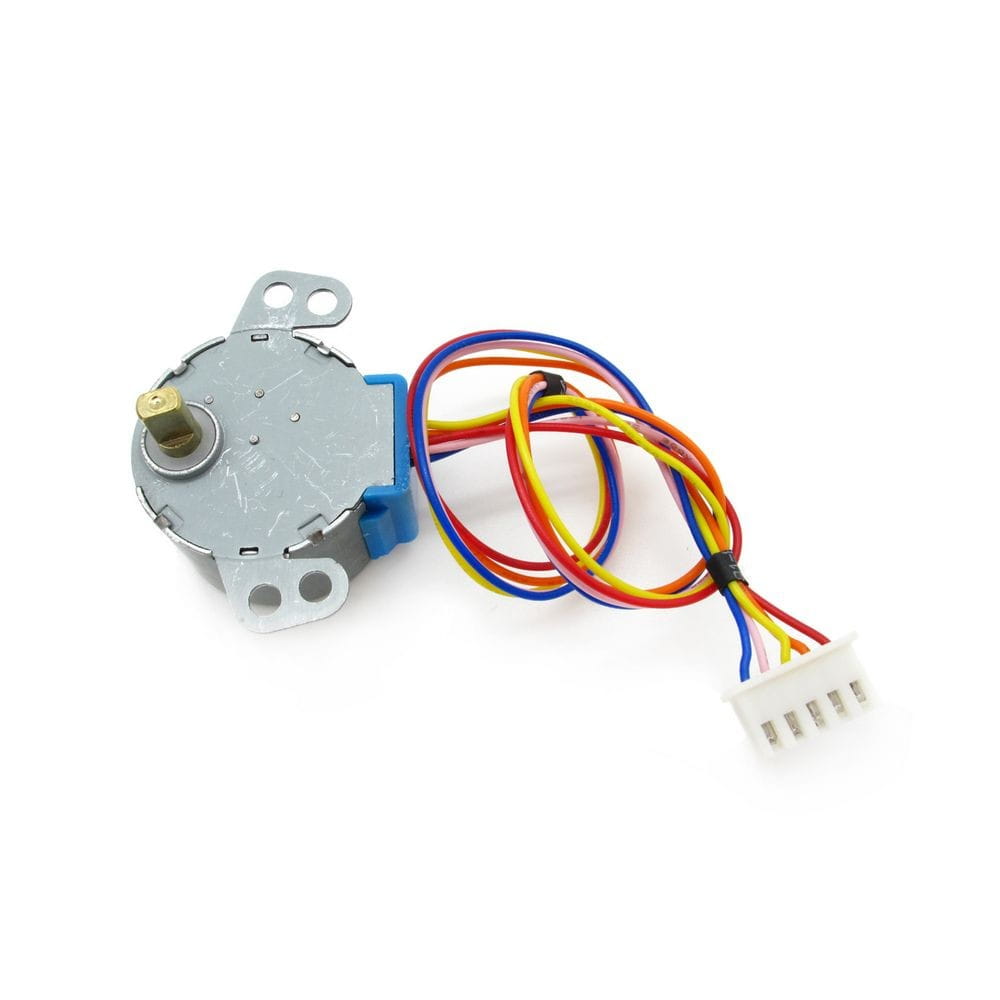

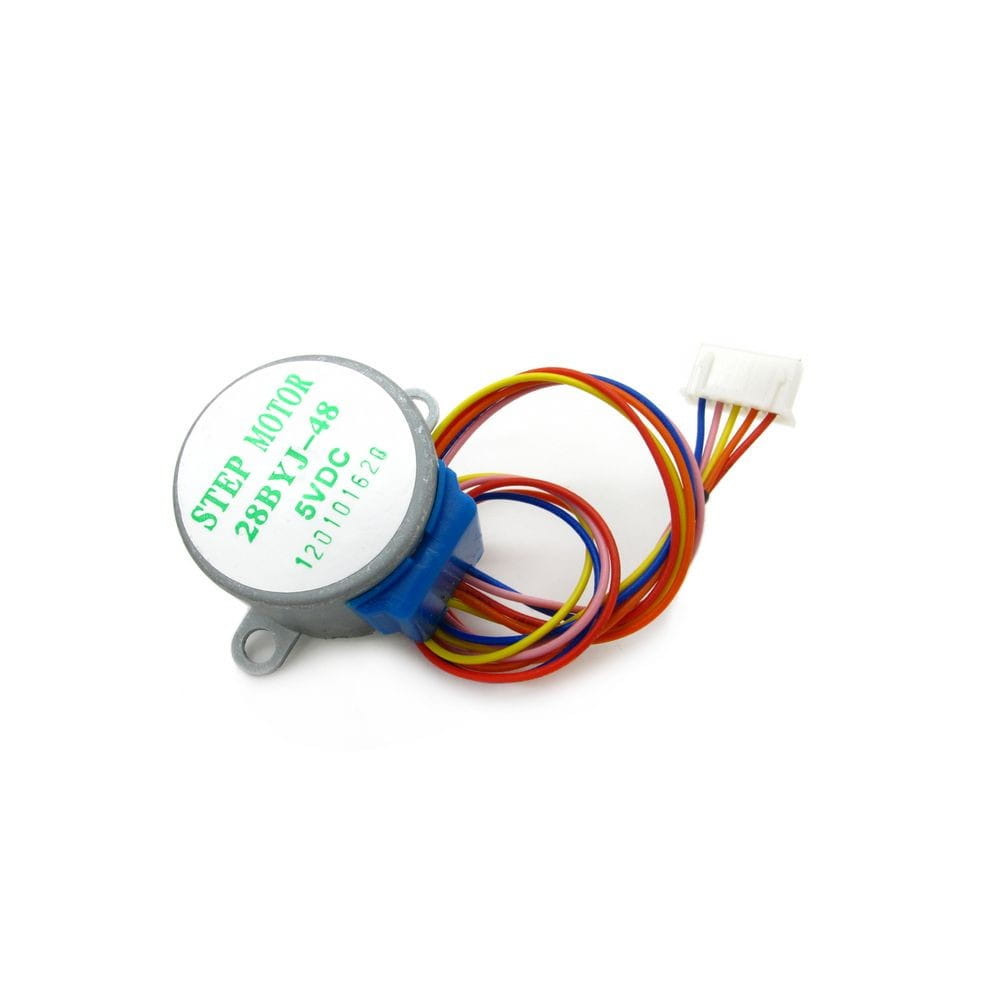

Silnik krokowy:
- napięcie zasilania 5V DC
- fazy 4
- Speed Variation Ratio 1/64
- Stride Angle 5.625° /64
- DC resistance 200Ω±7%(25℃)
- Idle In-traction Frequency >600Hz
- Idle Out-traction Frequency >1000Hz
- In-traction Torque >34.3mN.m(120Hz)
- Self-positioning Tor >34.3mN.m
- Insulated resistance >10MΩ(500V)
- Insulated electricity power 600VAC/1mA/1s
- Insulation grade A
- Rise in Temperature <40K(120Hz)
- Noise <40dB(120Hz,No load,10cm)
Obsługa za pomocą Arduino:
Z przykładów dostępnych w Arduino IDE wybieramy: Stepper -> stepper_oneRevolution
sposób podłączenia sterownika do płytki Arduino:
- IN1 -> D11
- IN2 -> D9
- IN3 -> D10
- IN4 ->D8
- GND -> GND
- VCC -> 5V
