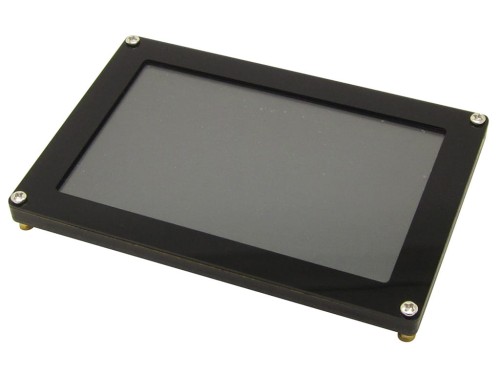

FT811CB-HY50HD - moduł wyświetlacza 5" z panelem dotykowym pojemnościowym oraz kontrolerem FT811.
FT811 udoskonalona wersja układu FT800 zaawansowanego kontrolera wyświetlacza LCD, który teraz obsługuje EVE2 - Embedded Video Engine, jest znacznie szybszy oraz obsługuje wyświetlacze o większej rozdzielczości. Układ FT811 umożliwia obsługę złożonych interfejsów graficznych nawet na mikrokontrolerach 8-bitowych, poza obsługą grafiki zajmuje się również obsługą pojemnościowego panela dotykowego oraz może generować dźwięk. Dużym ułatwieniem przy pracy z wyświetlaczem jest obszerna dokumentacja kontrolera oraz przykładowe oprogramowanie dostępne na stronie producenta układu.
Specyfikacja modułu wyświetlacza:
- rozdzielczość: 800x480 pixeli
- przekątna wyświetlacza: 5"
- sposób sterowania: szeregowy magistrala SPI
- napięcie zasilania: 5V
- napięcie sterowania: 3,3-5V
- pobór prądu: ~180mA
- panel dotykowy: pojemnościowy
- złącze FPC ułatwiające podłączenie wyświetlacza (taśma FPC w zestawie)
- precyzyjnie wykonana czarna obudowa,
- wymiary zewnętrzne: 134x88x7mm
Oprogramowanie:
Przykładowe oprogramowanie oraz dema dla Arduino dostępne są na stronie producenta: EVE Projects.
Sposób podłączenia do Arduino:
| Wyświetlacz | Arduino |
| GND | GND |
| 5V | 5V |
| MISO | D12 ( D50 Arduino Mega) |
| SCK | D13( D52 Arduino Mega) |
| CS | D9 |
| MOSI | D11( D51 Arduino Mega) |
| PD | D4 |
| INT | D3 |
Wymiary:
Kupując otrzymujesz:

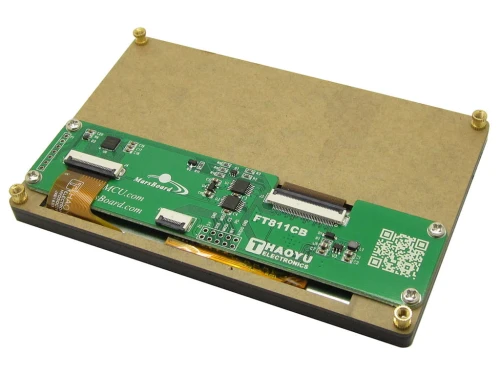

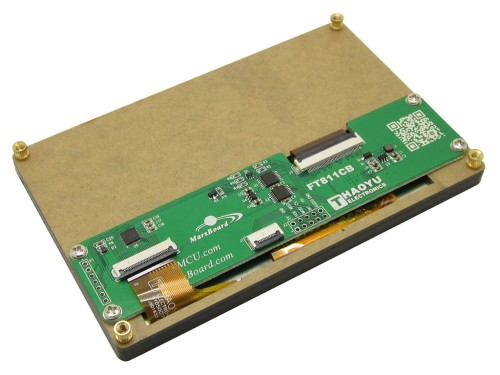

- Moduł z wyświetlaczem 5" wraz z płytką kontrolera FT811CB
- Taśmę FPC
