Czujnik prądu 50A (AC / DC) ACS758

Dostępność:: 3
Wysyłka:: 24 - 48 godzin
Cena:: 39,00 zł 39.00
Cena netto: 31,71 zł
quantity szt.
dodaj do przechowalni
Ocena:: 0
Producent: Pozostali
Kod produktu: ACS758-50A

Opis

Wprowadzenie

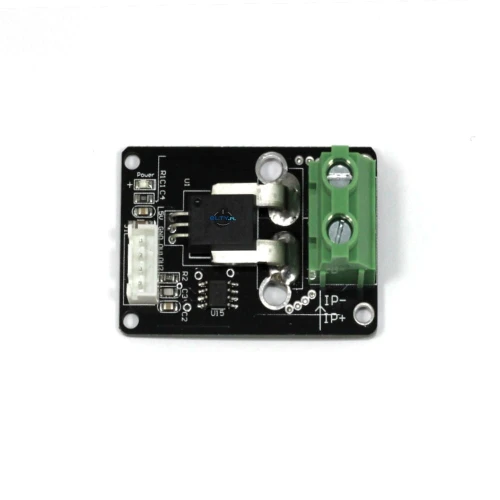

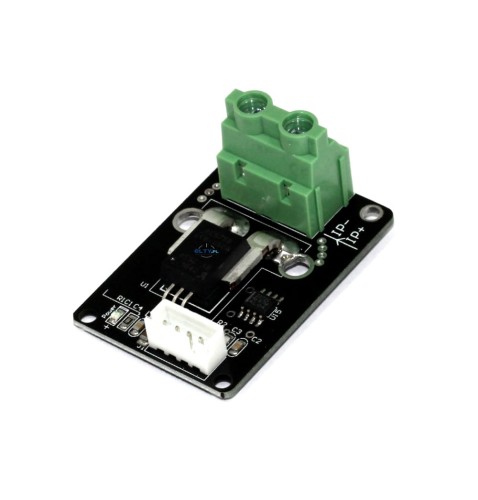

Moduł z czujnikiem ACS758 służący do pomiaru prądu, wykorzystuje efekt hall'a. Czujnik umożliwia precyzyjny pomiar prądu dla napięcia stałego oraz zmiennego. Napięcie wyjściowe czujnika zmienia się liniowo proporcjonalnie do przepływającego prądu.
Czujnik umożliwia monitorowanie prądów w urządzeniach w czasie rzeczywistym np. dla  oszczędzanie energii lub zabezpieczenia obwodów elektrycznych. Napięcie wyjściowe jest oddzielone od układu pomiarowego.

Moduł posiada 2 wyjścia: Vout1 - podłączone bezpośrednio do układu ACS758 oraz Vout2 - podłączone przez wtórnik napięciowy zrealizowany na wzmacniaczu operacyjnym.


Funkcje

  • interfejs kompatybilny z Arduino
  • 120 kHz Typowa przepustowość
  • 3 μs czas narastania napięcia wyjściowego w odpowiedzi na krok prądu wejściowego
  • Napięcie wyjściowe proporcjonalne do prądu AC lub DC
  • Fabrycznie kalibrowane pod kątem dokładności
  • Niezwykle stabilne napięcie wyjściowe
  • Prawie zerowa histereza magnetyczna
  • Układ pomiarowy uwzględnia zmiany temperatury
  • Cały układ pomiarowy zrealizowany na jednym układzie scalonym
  • Ultra-niskie straty mocy: 100 μΩ Rez. wewnętrzna



Specyfikacja

  • Zastosowany czujnik: ACS758LCB-050B-PFF-T
  • Napięcie pracy (analogowy): 5V
  • Maksymalne napięcie pomiarowe: 3000V (AC), 500 V (DC)
  • Zakres mierzonego prądu: -50 ~ 50A
  • Czułość: 40 mV /A
  • Temperatura pracy: -40 ~ 150 ° C
  • Wymiar: 48x37mm


Kupując otrzymujesz

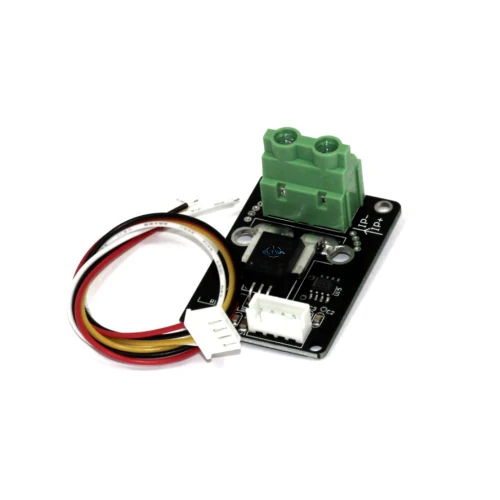

  • Moduł z czujnikiem (1 szt.)
  • Analogowy kabel czujnika (1 szt.)
