Iteadmaple zgodne z Leaf Maple
・Kup teraz i zapłać za 30 dni
towar niedostępny
Opis
Przegląd:

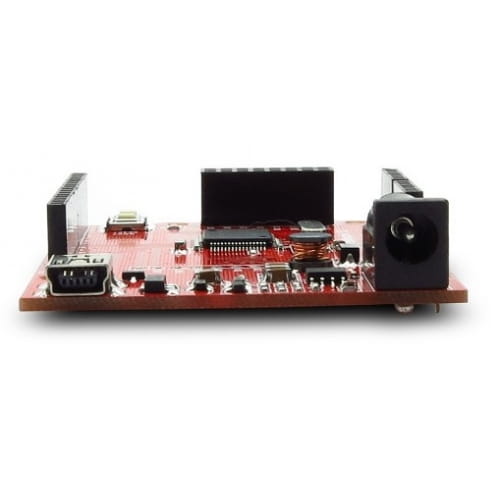

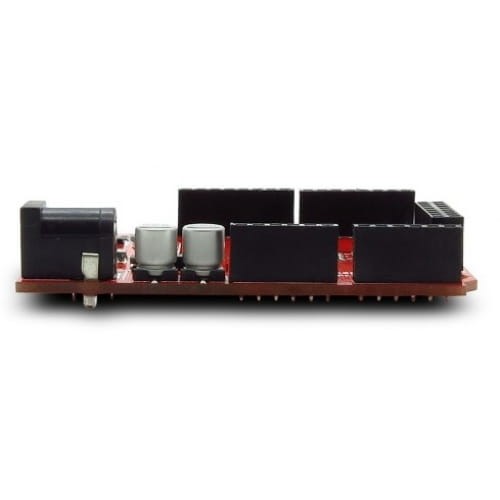

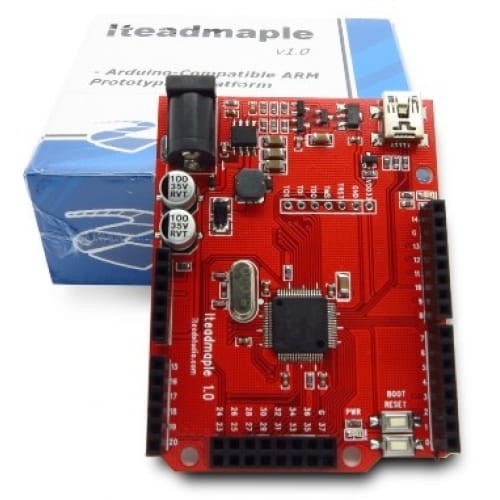

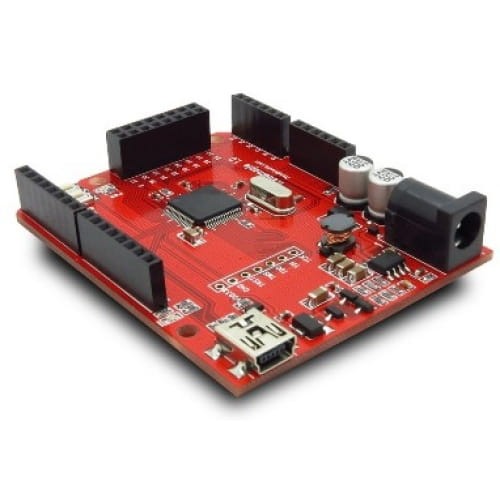

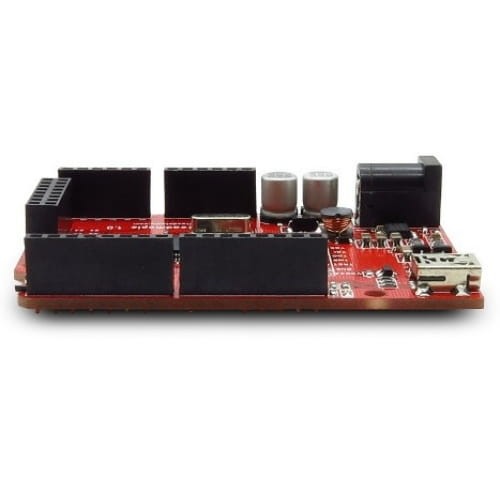

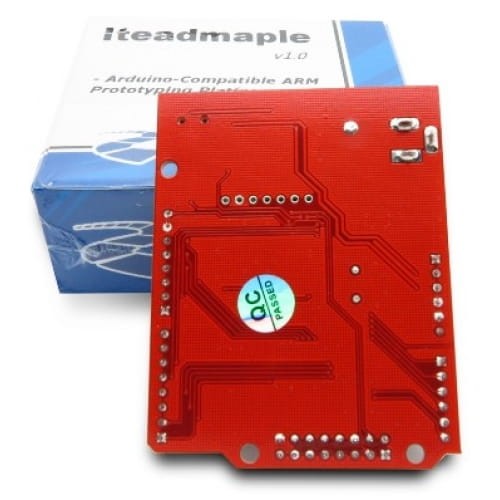

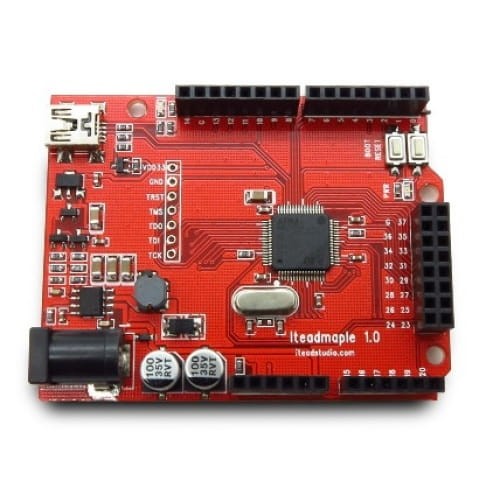

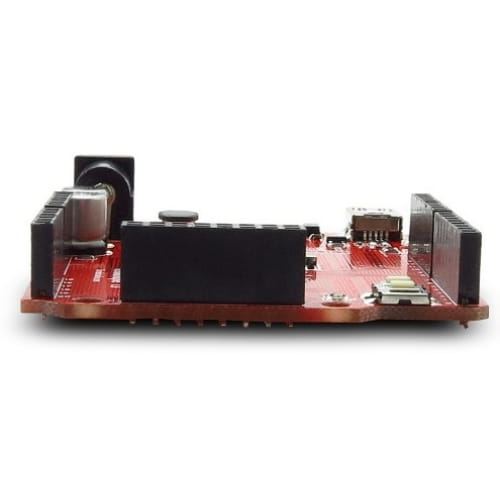

Iteadmaple to płytka mikrokontrolera oparta na Maple Leaf. Iteadmaple może osiągnąć maks. 72 MHz, ma 39 cyfrowych wejść / wyjść, 16 wejść analogowych, natywny USB o pełnej prędkości, 3 USART (sprzętowe porty szeregowe), zintegrowaną obsługę SPI / I2C, z gniazdem zasilania i przyciskiem resetowania. Iteadmaple jest programowalny przez USB za pomocą dostarczonego bootloadera DFU, nie wymaga dodatkowego sprzętu! Użytkownicy mogą również programować wbudowaną pamięć flash programu za pomocą zewnętrznego interfejsu JTAG X-link / X-linkEx. Iteadmaple oferuje obsługę bezpieczeństwa adresów chronionych przed odczytem / zapisem, a także trybów procesora użytkownika i modułu obsługi. Iteadmaple może być zasilany przez USB lub zewnętrzny zasilacz.
Funkcja:
- 72MHz ARM Cortex M3 core
- 20KB SRAM and 128KB Flash
- 64 channel nested vector interrupt handle
- 7 channels of Direct Memory Access(DMA)
- Wide range external input from and USB supply adaptive
- X-link/X-linkEx full compatible
- Pins map full compatible for Arduino shield
Specification
| Microcontroller | STM32F103RB |
| Max Frequency | 72MHz |
| RAM Capacity | 16K |
| FLASH Capacity | 128K |
| External Resources | No |
| Power Supply | External 12V External 24V External 7V External 9V USB 5V |
| I/O Operation Level | 3.3V |
| Board Size | 69mm x 54mm |
| Model | IM120411012 |
| Version | 1.1 |
| Weight | 40.00g |
| Accessories | No |
Schematic
SCH_IM120411012_iteadmaple.pdf
