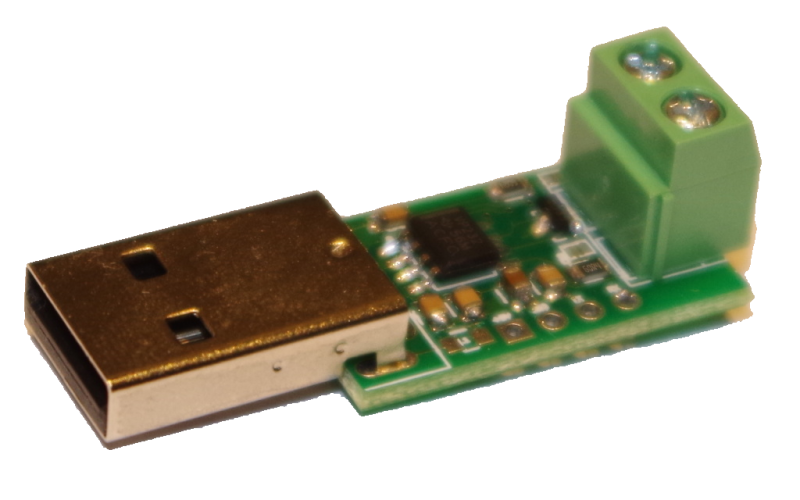

Konwerter Magistrali CAN na USB
towar niedostępny
Opis
Moduł konwertera magistrali CAN na USB oraz USART. Urządzanie działa na systemach Linux Windows i OSx. Po podłączeniu do portu USB rozpoznawane jest jako wirtualny port COM. Przez port COM możliwa jest konfiguracja urządzania jak i transmisja danych, cała komunikacja realizowana jest w trybie ASCII. Oprócz portu USB dostępny jest także boczny konektor z wyprowadzonym złączem USART oraz masą i zasilaniem. Umożliwia on podłączenie konwertera do innego urządzenia z mikrokontrolerem, rozstaw pinów tego złącza zgodny jest z Raspberry Pi.
Specyfikacja:
- Wspiera CAN 2.0
- Moduł na licencji open source
- Odbieranie i wysyłanie ramek standartowych i rozszerzonych, oraz ramek retransmisji
- Prędkość transmisji do 1Mbit/s
- Tryb loop-back, oraz nasłuchiwania
- Do 28 sprzętowych filtrów CAN
- Zasilanie 5V lub 3,3V
- Rozmiary urządzenia 27x15mm (bez konektora USB)
- Możliwość włączenia rezystorów terminujących
Dostępne oprogramowanie:
- protokół komunikacji z modułem jest zgodny z usbtin : http://www.fischl.de/usbtin/
- dostępne są przykłady obsługi za pomocą: JAVA, PYTHON, JAVA SCRIPT, LINUX SocketCAN, C#
Oprogramowanie do obsługi modułu dostępne jest na stronie producenta:
https://ucandevices.github.io/
Dodatkowe informacje:
- film szkoleniowy https://www.youtube.com/watch?v=TDPvuyraihU&t=3s
- film szkoleniowy z can-utlis https://www.youtube.com/watch?v=rMLax1DJBog&t
