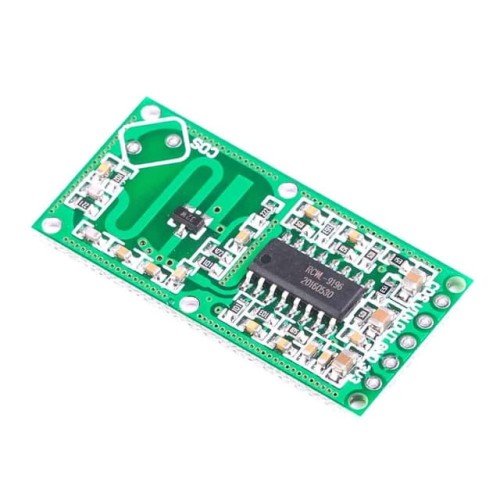

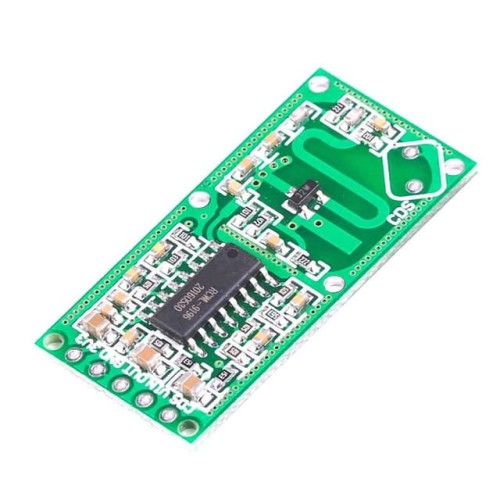

Mikrofalowy sensor ruchu RCWL-0516
towar niedostępny
Opis
Mikrofalowy sensor ruchu RCWL-0516, wykorzystujący do pomiaru efekt Doplerra. Czujnik może służyć jako alternatywa dla czujników ruchu PIR.
Specyfikacja:
- napięcie zasilania: 4-28V
- zasięg wykrywania ruchu: do 5 - 7m
- wykrycie ruchu powoduje podanie stanu wysokiego na jedno z wyjść modułu
- pobór prądu: około 3mA

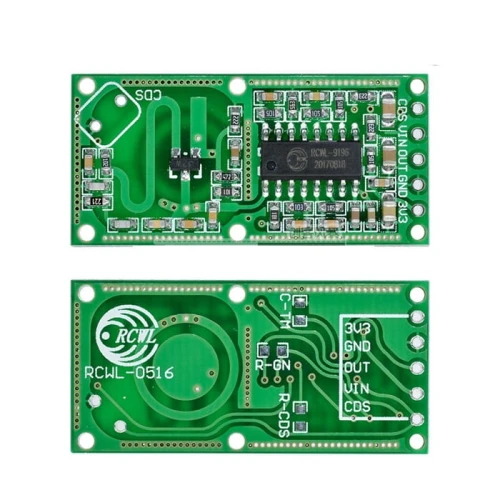

- nadajnik, antena służąca do detekcji ruchu znajduje się na stronie płytki pozbawionej elementów, okręgi na PCB
Opis wyprowadzeń:
- GND: Masa zasilania
- VIN: Plus napięcia zasilania, 4-28V DC
- OUT: wyjście, 3.3V w momencie wykrycia ruchu, 0V gdy ruch jest nie wykrywany
- 3.3V: wyjście 3.3V z modułu mogące służyć do zasilenia urządzeń zewnętrznych, obciążalność do 100mA
Wymiary:
