Moduł Bluetooth 4.0 z układem nRF51822
towar niedostępny
Opis
Moduł z układem nRF51822 służący do komunikacji wykorzystując Bluetooth 4.0 BLE.
Wersja zastosowanych układów N51822 QFACA1 v3.1
Przegląd

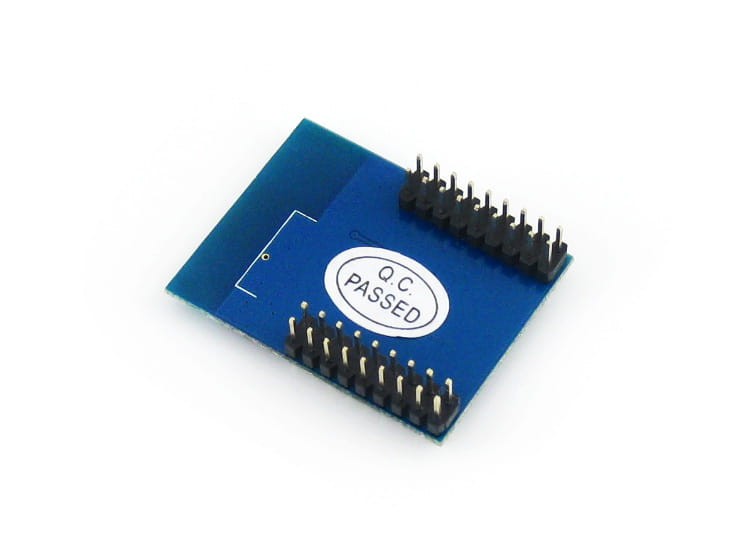

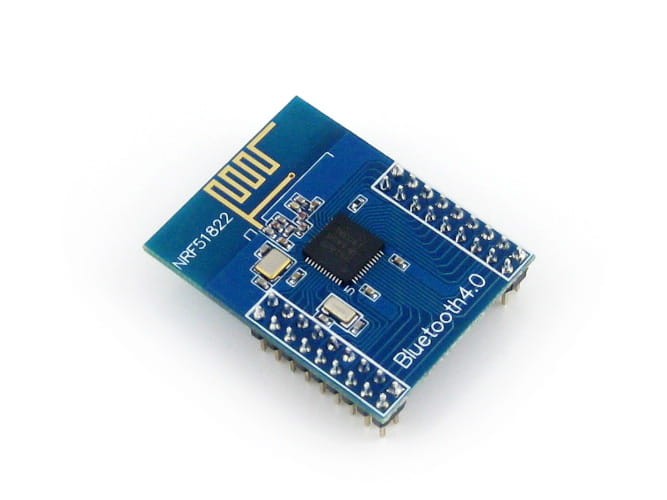

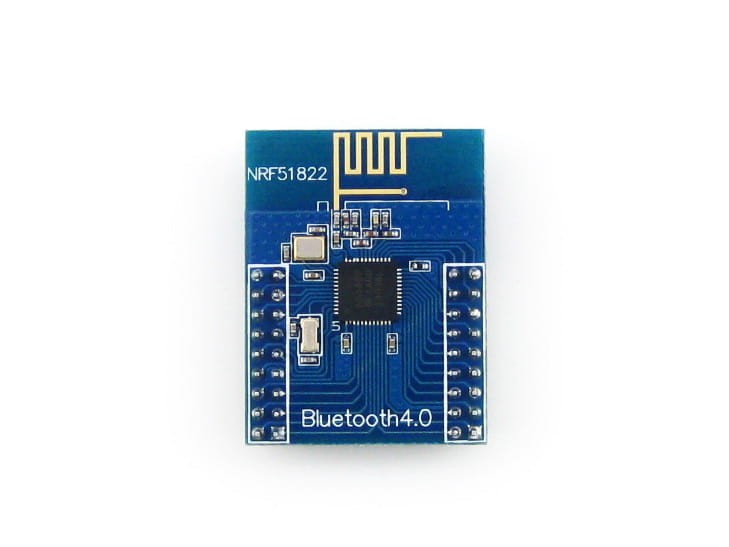

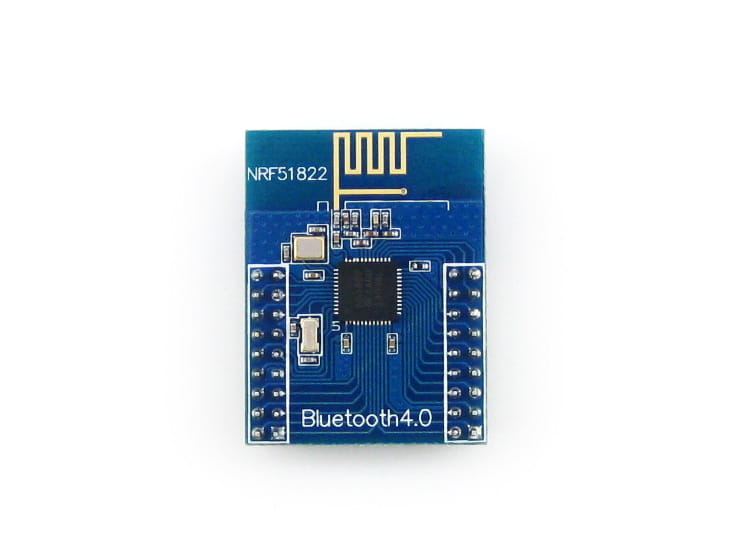

Core51822 to moduł bezprzewodowy oparty na nRF51822 - SoC Multiprotocol Bluetooth® 4.0 o niskiej energii / 2,4 GHz RF SoC przeznaczony do aplikacji bezprzewodowych ULP (ultra low power).
Dane techniczne
- Wbudowany układ: nRF51822
- Odległość komunikacji (otwarta zewnętrzna @ 1M szybkość transmisji danych): 30m
- Zakres częstotliwości: 2,4 GHz
- Napięcie robocze: 2,0 V ~ 3,6 V.
- Temperatura pracy: -40 ℃ ~ 85 ℃
- Wymiary (PCB): 24,5 mm x 32,26 mm
- Pinheader rozszerzeń: wszystkie wejścia / wyjścia oprócz P0.26 i P0.27
- Raster pinheadera: 2,00 mm
- Odstęp między pinheaderami po lewej i prawej stronie: 18,00 mm
- Antena: antena pokładowa
Funkcje nRF51822
- 2.4 GHz multiprotocol RF transceiver
- ARM® Cortex™-M0 32 bit processor
- 128 bit AES HW encryption
- 256kB flash & 16kB RAM
- Programmable Peripheral Interconnect (PPI)
- Digital interfaces: SPI, I2C, UART
- 10 bit ADC
- Programmable output power: -20 to +4 dBm
- Independent application development and protocol stack
- Fully compatible with NRF24L series
- Pinout compatible with NRF51xxx series
- Global separate power management
- Operating voltage: 1.8 V ~ 3.6 V
Aplikacje
- Urządzenia do noszenia
- Inteligentna aplikacja Bluetooth
- Akcesoria do telefonów komórkowych
- Etykiety RFID
- Inteligentne urządzenia domowe
- Kontrola branży
- System gromadzenia danych
Pakiet zawiera
- Core51822 x 1

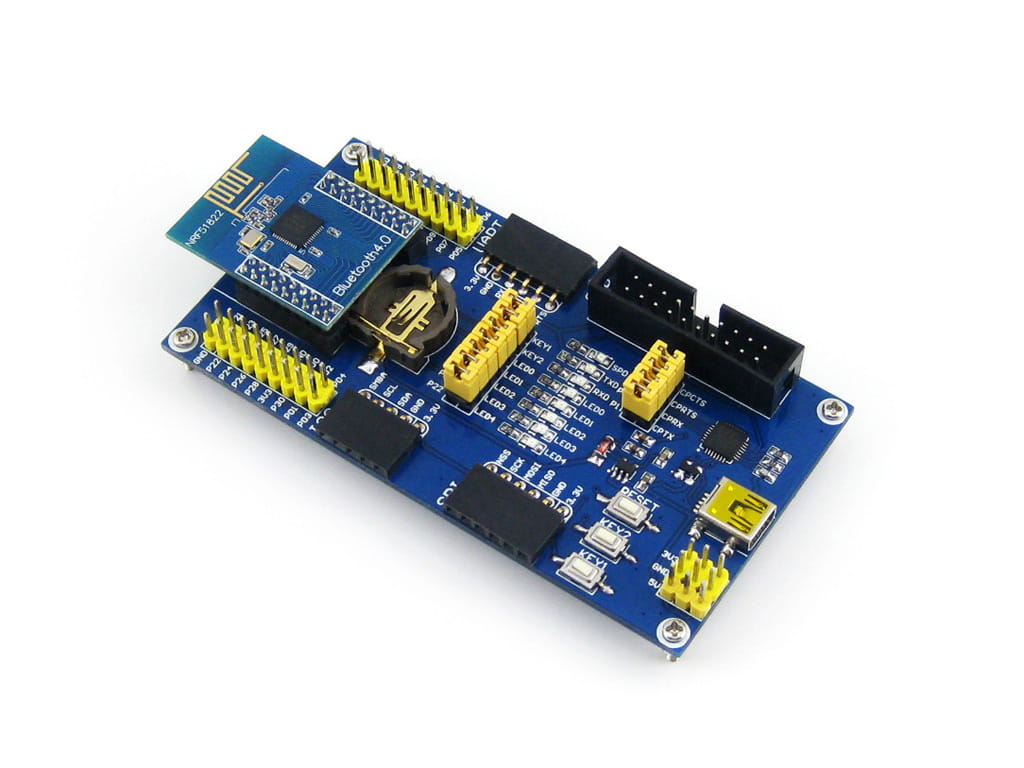

Development resources: NRF51822-Eval-Kit.zip
Wiki : Core51822
