Mostek H z układami BTS7970 43A

Dostępność:: brak towaru
Cena:: 55,89 zł 55.89
Cena netto: 45,44 zł
quantity szt.
dodaj do przechowalni

Opis

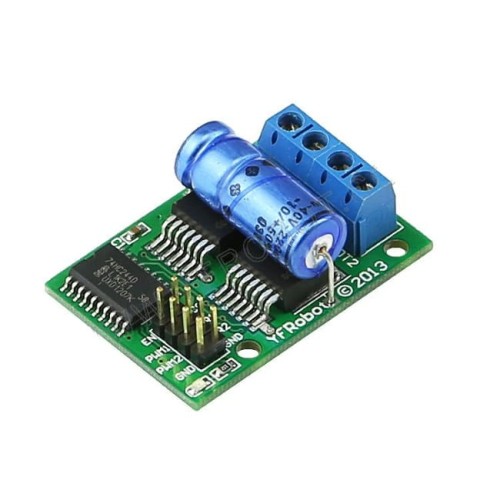

Mostek H z dwoma układami BTS7970 umożliwiający sterowanie jednym silnikiem prądu stałego o prądzie maksymalny  do 43A.

Specyfikacja:

  • stopień końcowy: układy BTS7970B, posiadające szereg zabezpieczeń: prądowe, termiczne, zwarciowe...
  • napięcie pracy stopnia końcowego: 5-24V
  • napięcie zasilania części sterującej: 3-5V
  • dopuszczalne napięcie na wejściach sterujących: 3-5V

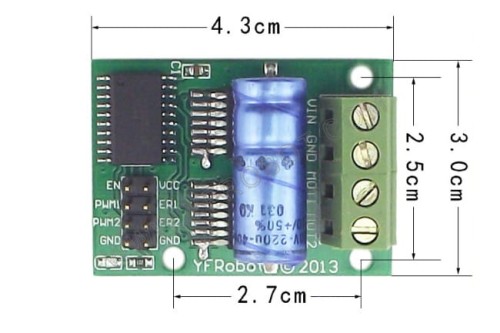

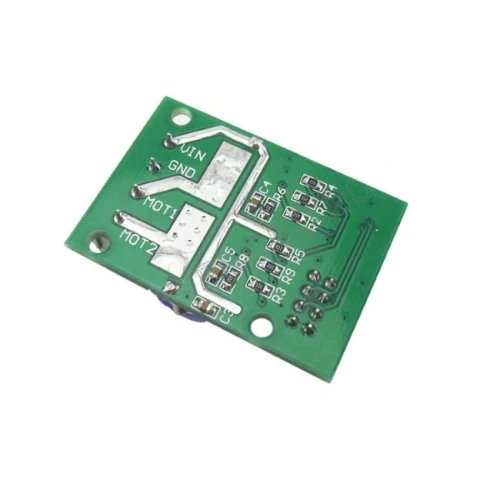

Opis wyprowadzeń:

  • VIN, GND - wejścia napięcia zasilania silnika (5-24V)
  • MOT1,MOT2 - wyjścia służące do podłączenia silnika
  • VCC,GND - wejście napięcia zasilania części cyfrowej (3-5V)
  • EN - wejście ENABLE stan niski na tym wejściu odłącza wyjścia MOT1,MOT2, w czasie normalnej pracy podajmy stan wysoki na to wejście
  • PWM1,PWM2 - wejścia służące do sterownia końcówkami mocy
  • ER1,ER2 - wyjścia diagnostyczne układów BTS7970B



Dodatkowe informacje:

  • Nota aplikacyjna układu BTS7970B
  • kolor PCB może się różnic od tego na zdjęciach
  • w przypadku ciągłej pracy z dużymi prądami może istnieć potrzeba zainstalowania dodatkowego chłodzenia do modułu
