Wyświetlacz LCD 5" 800x480 HDMI dla Odroid

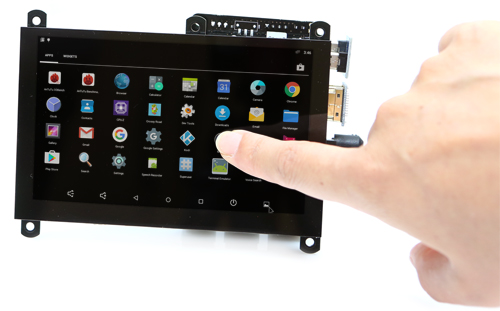

Wysokiej jakości 5" wyświetlacz działający z systemami Android oraz Linux na płytkach  ODROID-C1+, ODROID-C2 oraz ODROID-XU4. Posiada panel dotykowy pojemnościowy obsługujący 5 punktów dotyku. Wyświetlacz do płytek ODROID-C2/C1+ podłączany jest za pomocą adaptera HDMI oraz micro-USB, który zapewnia zasilanie oraz komunikacje z wyświetlaczem, wystarczy zasilić płytkę, zaktualizować system do najnowszej wersji i zestaw jest gotowy do pracy jako: tablet, konsola do gier, tablica informatyjna itp.

Specyfikacja:

• 5" TFT-LCD
• rozdzielczość: 800x480pixeli
• 5 punktowy panel dotykowy pojemnościowy
• pobór prądu: 500mA@5V
• możliwość wyłączenia podświetlania za pomocą przełącznika
• Katy widzenia (w stopniach): Lewo 70, Prawo 70, Góra 70, Dół 50
• wymiary:  121 x 93.31 x 15 mm ( łącznie z przełącznikiem oraz złączami)
• wymiary obszaru wyświetlającego: 108x64mm

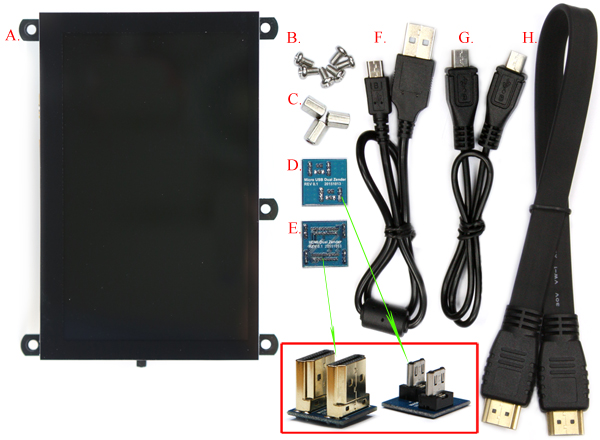

Zestaw zawiera:

A. Fully assembled 5inch TFT LCD + 5 point multi touch screen
B. 6 x 3.5mm screws
C. 3 x Hex nuts
D. Micro USB link board
E. HDMI link board
F. Micro-to-TypeA USB Cable (approx. 35cm)
G. Micro-to-Micro USB Cable (approx. 35cm)
H. TypeA-to-TypeA HDMI cable (approx. 35cm)

Instrukcja montażu

Możesz łatwo podłączyć kartę C2 / C1 + do tylnej części ekranu LCD, aby stworzyć w pełni zintegrowany system. Działa również z oryginalną płytą C1, jeśli używasz kabla micro-HDMI i kabla micro-USB.

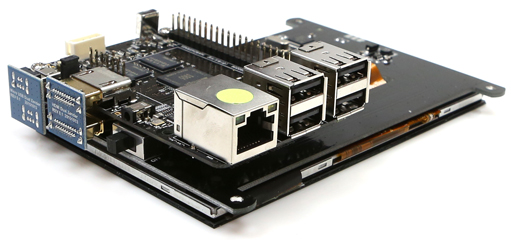

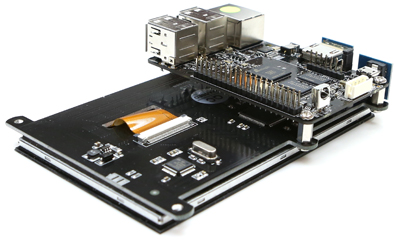

Opcja 1: Zamontuj płytę C1 + na module LCD za pomocą 3 sztuk wsporników 8 mm PCB. Karta interfejsu HDMI i karta micro-USB służą do interfejsu i zasilania.

Opcja 2: Można również użyć kabla micro-micro-USB i elastycznego płaskiego kabla HDMI. Zestaw kabli 35 cm jest dołączony.

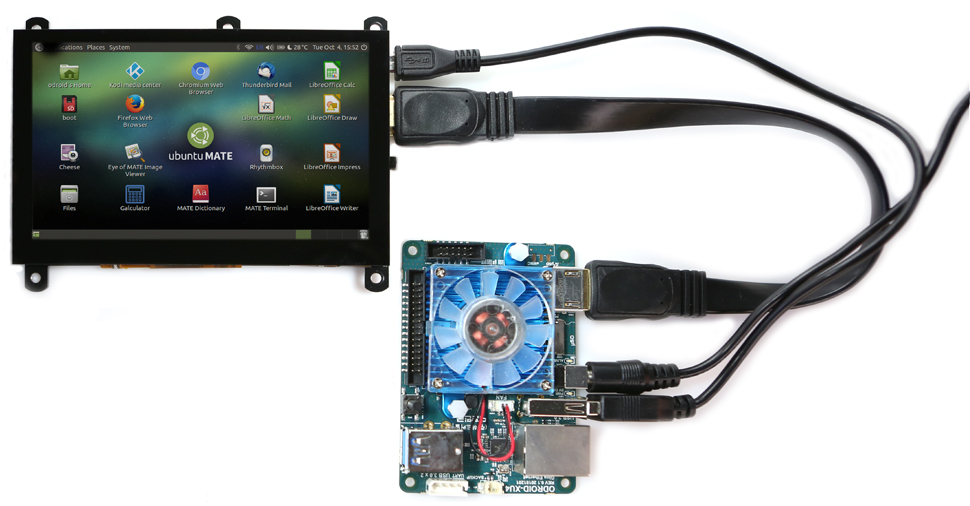

z ODROID-XU4

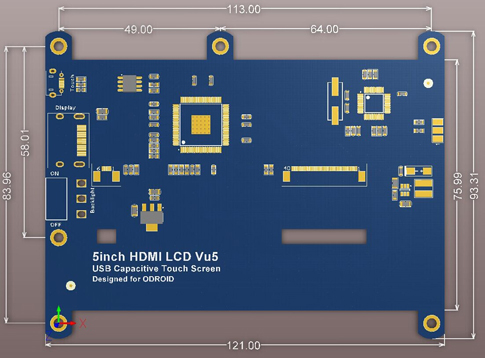

Wymiary zewnętrzne:

Known issues.
1. The display shows noise on the screen in the boot process and power-down process because there is no off-sync filter circuit.
2. On the C1+, there will be after-image or noise when the system turns off if you use the OTG port.
    To fix this issue, you must remove(de-solder) the R94 from the C1+ PCB.
    If you have the C1+ PCB Rev 0.4 2015/09/30, just remove a JUMPER on J8.
3. There is no backlight control except for the slide switch. So software can't adjust the brightness neither turn on-off the backlight.

For Android users!
C1 Android V2.0 or higher version supports the VU5. XU4 Android V3.2 has been released for the VU5 recently. Check our WiKi pages.
Set proper resolution settings in to boot.ini file and tweak the build.prop to display the navigation bar.
http://odroid.com/dokuwiki/doku.php?id=en:xu3_android_release_note_v3.2#notes_for_the_odroid-vu7
Also don't forget to change the vout mode to "DVI". "HDMI" mode make a lot of noise on the screen.
