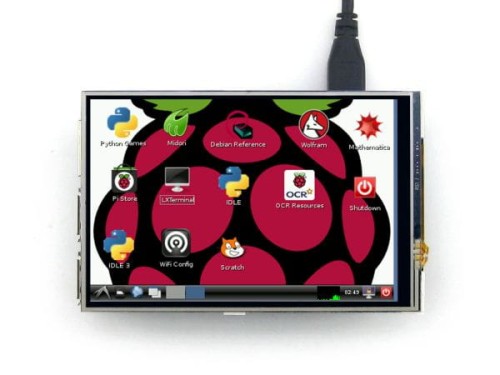

Wyświetlacz dla Raspberry Pi TFT 4" 480x320 z panelem dotykowym
towar niedostępny
Opis
Wyświetlacz dla Raspberry Pi TFT 4" 480x320 z panelem dotykowym rezystancyjnym
Dane podstawowe:
- Zaprojektowany do współpracy z Raspberry Pi
- Współpracuje z Raspbian/Ubuntu/Kali
- Rozdzielczość: 320×480
- Ilość kolorów: 65536
- Sterowanie: SPI
- Panel dotykowy: rezystancyjny, kontoler: XPT2046
- Idealne rozwiązanie dla interfejsów człowiek - maszyna

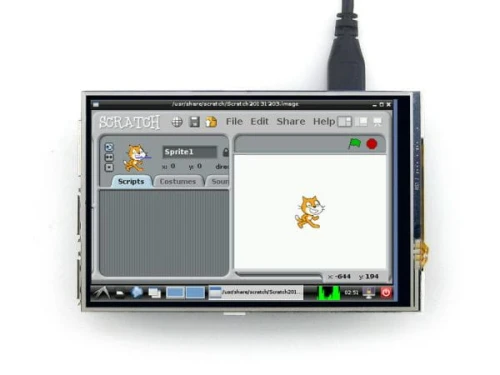

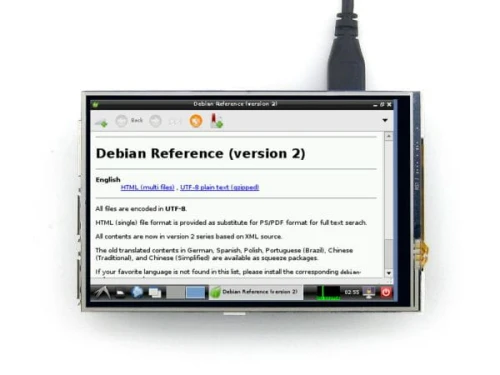

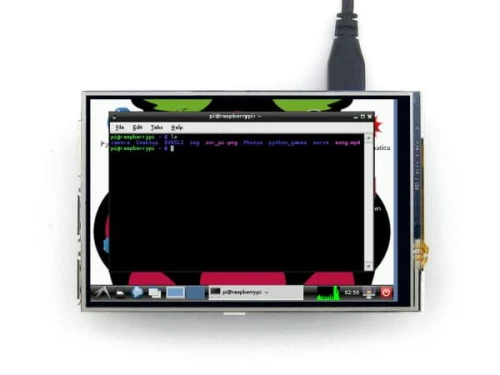

- Wyświetlacz jest obsługiwany przez Raspbian, umożliwiający uruchomienie "X-ów"
- Wspiera: FBCP
Opis wyprowadzeń
PIN NO. | SYMBOL | DESCRIPTION |
---|---|---|
1, 17 | 3.3V | Power positive (3.3V power input) |
2, 4 | 5V | Power positive (5V power input) |
3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
6, 9, 14, 20, 25 | GND | Ground |
11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
18 | LCD_RS | Instruction/Data Register selection |
19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
21 | TP_SO | SPI data output of Touch Panel |
22 | RST | Reset |
23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
24 | LCD_CS | LCD chip selection, low active |
26 | TP_CS | Touch Panel chip selection, low active |
Wymiary zewnętrzne:
Zestaw zawiera:

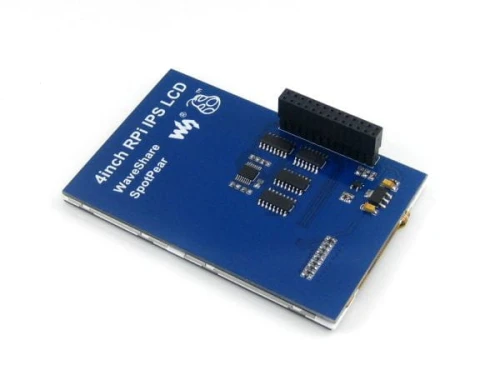

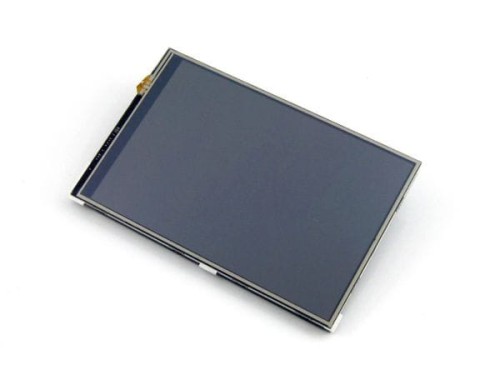

- Wyświetlacz 4" z panelem dotykowym: 4inch RPi LCD (A) x 1
- Rysik x 1
- Elementy montażowe (2sztuki) x 1
Wiki: 4inch_RPi_LCD_(A)
jak-ozenic-wyswietlacze-waveshare-z-raspberry-pi-2
