XCore407I

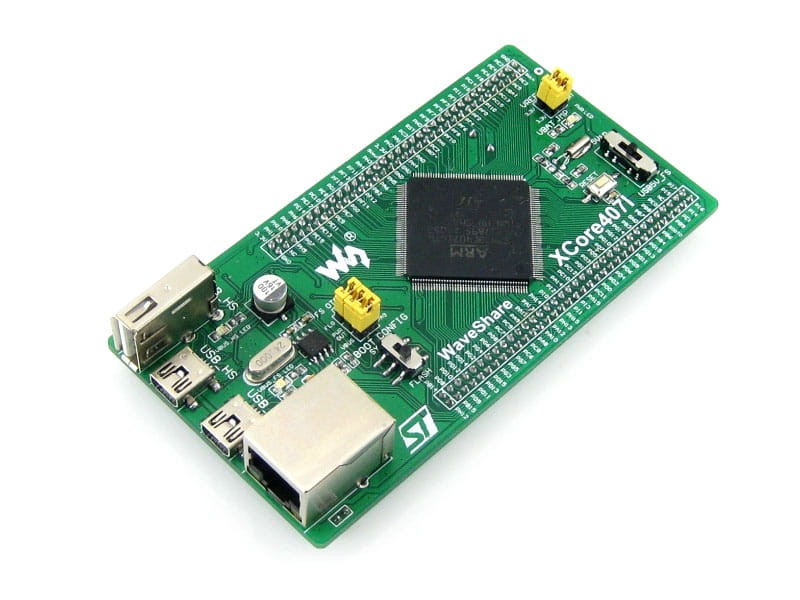

XCore407I płyta z mikrokontrolerem STM32F407IGT6.

Podstawowe informacje:

• mikrokontroler: STM32F407IGT6 ARM Cortex-M4
• obsługa Ethernetu: kontroler DP83848
• dodatkowa pamięć 1GB NandFlash
• kontroler HS USB3300
• nie używane piny mikrokontrolera wyprowadzone na złącza szpilkowe raster 2.0mm
• złącza: USB HS (mini / type A), USB FS (mini), Ethernet (RJ45)
• Płyta nie posiada gniazda JTAG, programowanie możliwe jest za pomocą bootloadera np. DfuSe.
• Dostępna jest płyta bazowa dla XCore407I - EVK407I posiadająca złącze JTAG, gniazdo dla wyświetlaczy LCD itp..

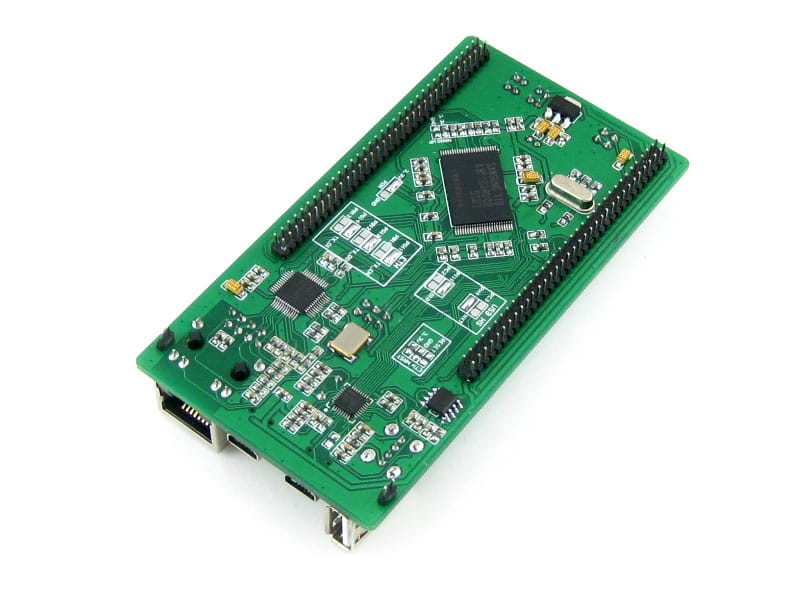

Co jest na płycie:

1. STM32F407IGT6: the high performance STM32 MCU which features:MIC2075-2, onboard USB FS power management device
   • Core: Cortex-M4 32-bit RISC
   • Feature: a full set of single-cycle DSP instructions
   • Operating Frequency: 168MHz, 210 DMIPS/1.25 DMIPS/MHz
   • Operating Voltage: 1.8V-3.6V
   • Package: LQFP176
   • Memories: 1024kB Flash, 192+4kB SRAM
   • MCU communication Interfaces:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 high-speed/full-speed device/host/OTG controller with dedicated DMA, ULPI and on-chip full-speed PHY
     • 1 x 10/100 Ethernet MAC
     • 1 x 8 to 14-bit parallel camera interface
   • AD & DA converters: 3 x AD (12-bit, 1μs, shares 24 channels); 2 x DA (12-bit)
   • Debugging/Programming: supports JTAG/SWD (serial wire debug) interfaces, supports IAP
2. MIC2075-2, on board USB FS power menagment device
3. AMS1117-3.3, 3.3V voltage regulator
4. K9F1G08U0D, 1G Bit NandFlash
5. DP83848, Ethernet PHY
6. MIC2075-1, onboard USB HS power management device
7. USB3300, USB HS PHY
8. Power supply switch, powered from 5Vin or USB connection
9. Boot mode switch, for configuring BOOT0 pin
10. Power indicator
11. USB FS LED
12. USB HS LED
13. Reset button
14. 8M crystal, MCU clock, enables the MCU run at higher speed by frequency multiplication
15. 24M crystal, USB3300 clock
16. 50M crystal, DP83848 clock
17. 32.768K crystal, for internal RTC with calibration
18. Ethernet connector
19. USB FS mini connector
20. USB HS mini connector
21. USB HS type A connector
22. MCU pins expander, VCC, GND and all the idle I/O ports are accessible on expansion connectors for further expansion
23. USB OTG/HOST jumper
24. VREF/VBAT jumper
25. Ethernet I/O selection solder joint
26. USB HS I/O selection solder joint
27. PDR selection solder joint: 1.8-3.6V, -40～105℃ OR 1.7-3.6V, 0～70℃

Dołączone oprogramowanie::

• Kompilator w wersji demonstracyjnej (KEIL etc.)
• Przykłady w C konfiguracja pod KEIL
• Schematy (PDF)
• Dokumentacja w języku angielskim
