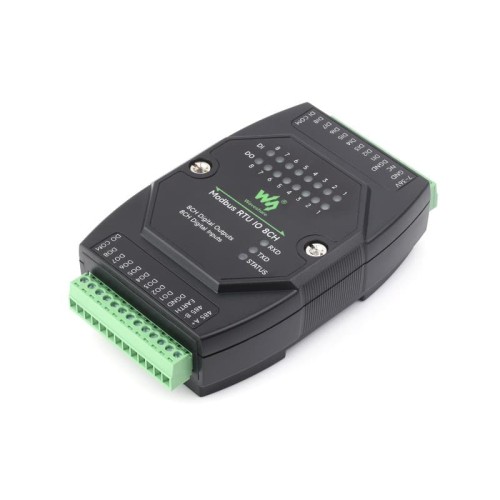

8kanálový vstupní/výstupní modul Modbus RTU DC 7-36 V

Průmyslový modul 8DI/8DO s izolací signálu, rozhraním RS485 a protokolem Modbus RTU

Průmyslový digitální vstupní/výstupní modul (8DI/8DO) je určen pro náročné aplikace v průmyslovém prostředí. Díky vestavěné izolaci napájení a signálu, širokému rozsahu napájecího napětí (7-36 V DC) a kompatibilitě s protokolem Modbus RTU poskytuje vysokou spolehlivost a odolnost proti šumu.

Klíčové vlastnosti modulu:

• 8 výstupů s plnou izolací
• Podpora protokolu Modbus RTU prostřednictvím RS485
• Podpora pasivních (NPN) a aktivních (PNP) vstupů
• Výstupy založené na Darlingtonových tranzistorech (až 500 mA)
• Ochrana TVS, samonastavovací pojistky a ochranná dioda proti přepólování
• Kompaktní pouzdro vhodné pro standardní lištu DIN 35 mm
• Dálkové ovládání výstupů (režimy zapnutí/vypnutí)
• Algoritmus potlačení vibrací kontaktů
• Režimy DI/DO: automatický (ovládání propojením) a manuální (přepínací ovládání)

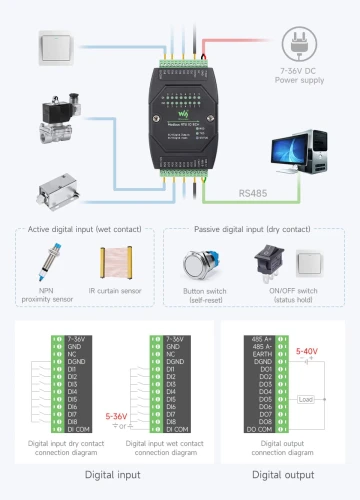

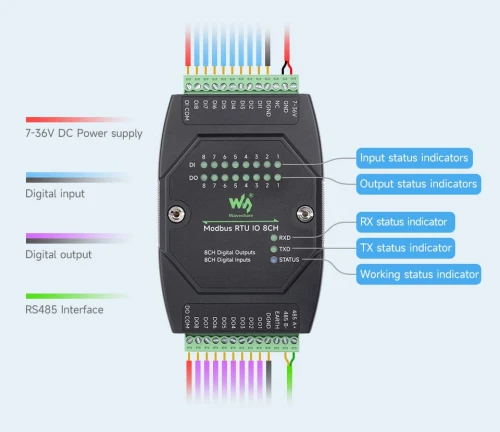

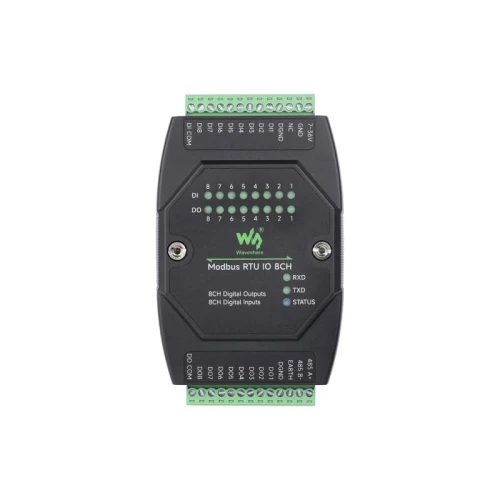

Rozložení vývodů a popis signálů

Příklad použití

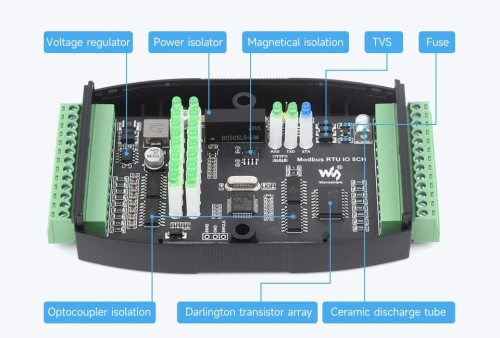

Vnitřní provedení

Vestavěná dvojitá izolace napájení a signálu pro komunikaci RS485. Vestavěný TVS potlačuje přepětí a poskytuje ochranu proti blesku a ESD. Vestavěná resetovatelná pojistka a ochranná dioda zaručují stabilní proudový a napěťový výstup a poskytují ochranu proti proudovému přetížení a přepětí.

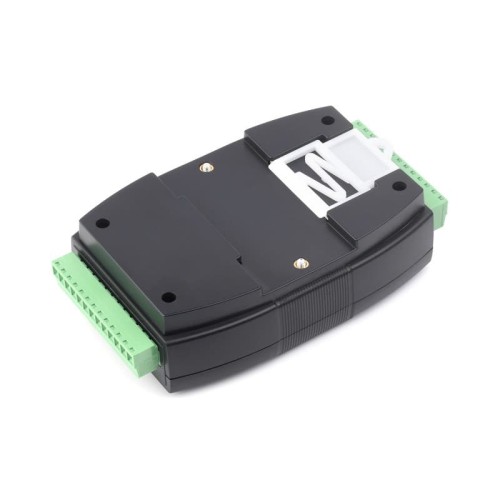

Montáž na lištu DIN 35 mm

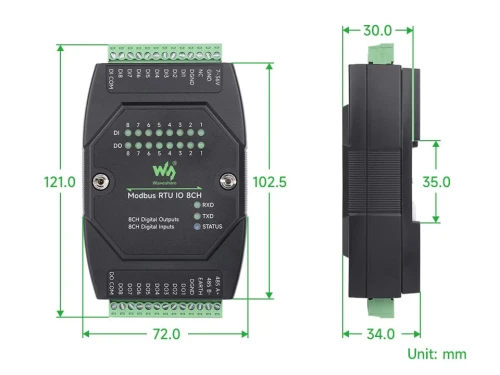

Rozměry

Specifikace

• Komunikační rozhraní: RS485
• Přenosová rychlost: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Výchozí komunikační formát: 9600, N, 8, 1
• Protokol Modbus: Standardní protokol Modbus RTU
• Napájení: DC 7~36V
• Digitální vstup:
  • Digitální vstupy: 8 vstupů (8DI), rozsah 5~36V
  • Pasivní/aktivní vstup (NPN nebo PNP)
  • Vestavěný obousměrný optoizolátor
• Digitální výstup: 8 výstupů (8DO), rozsah 5~40V, výstup s otevřeným drenem, maximální zatížení 500 mA/kanál
• Rozsah adres zařízení: 1~255 (výchozí: 1, odpovídá hexadecimální hodnotě 0x01)

Nastavený obsah
