Podłączenie do Marsboard RK3066, Marsboard PX2:

Aby podłączyć wyświetlacz HY070CTP-HD z MarsBoard RK3066 lub Marsboard PX2 musimy wylutować układ oznaczony U1 z płyty MarsBoard - nie wylutowanie tego układu doprowadzi do uszkodzenia wyświetlacza oraz płyty Marsboard !!!.

całość można zobaczyć na zdjęciach poniżej:

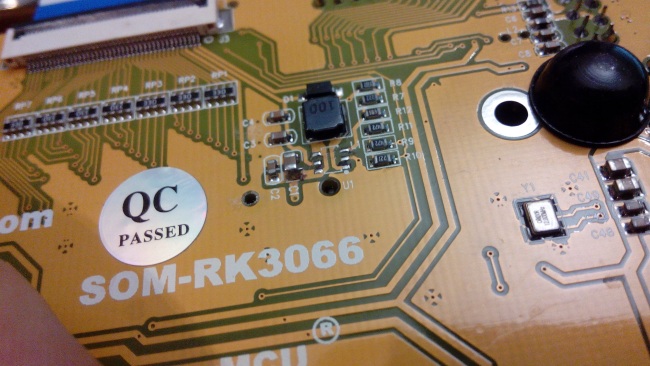

Przed wylutowaniem:

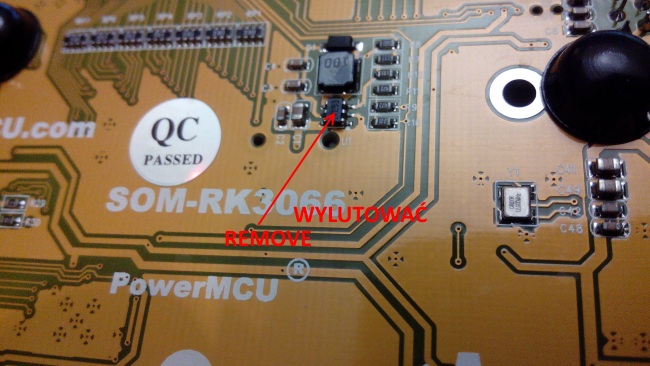

Widok po wylutowaniu:

Następnie płytę MarsBoard RK3066 należy zaprogramować odpowiednim softem:

Potrzebujemy:

• odpowiedni soft ze strony: http://www.marsboard.com/marsboard_rk3066_download.html interesują nas pliki z HY070CTP-HD_1024x600 w nazwie, ściągamy i programujemy płytę lub wrzucamy oprogramowanie na kartę SD, opis programowania dostępny jest tu: link

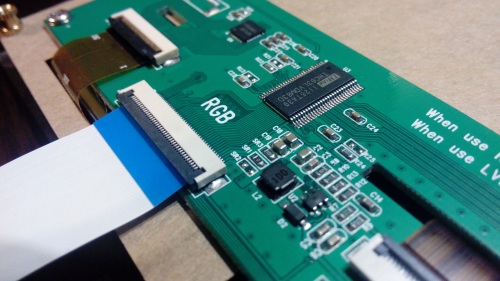

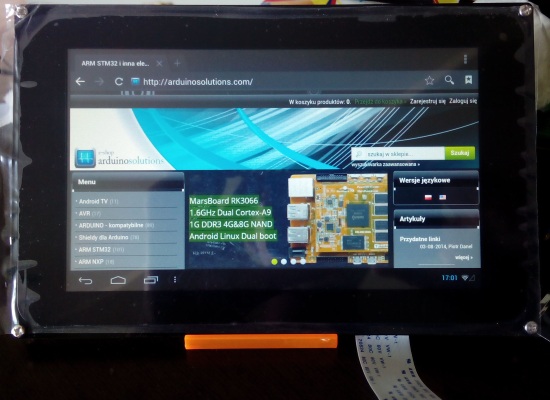

• podłączenie: wyświetlacz łączymy z płytą dołączoną tasiemką, wykorzystując złącze RGB, "niebieskim do góry" jak na foto poniżej
• całość zasilamy zasilaczem o wydajności co najmniej 2A, najlepiej 3A.

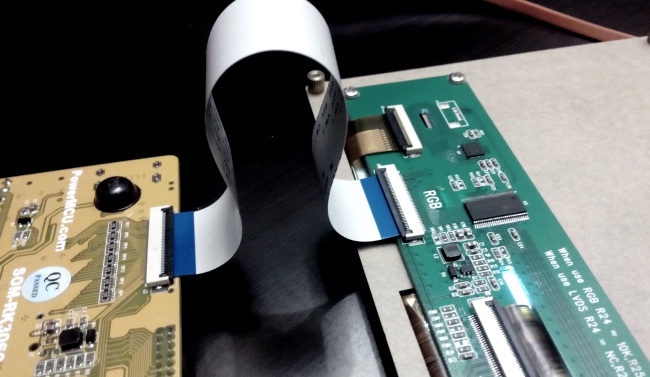

Prawidłowe połączenie płyty z wyświetlaczem:

Podłączenie do Marsboard A20:

Potrzebujemy:

• odpowiedni soft ze strony: http://www.marsboard.com/new_marsboard_a20_download.html interesują nas pliki z HY070CTP-HD_1024x600 w nazwie, ściągamy i programujemy płytę lub wrzucamy oprogramowanie na kartę SD

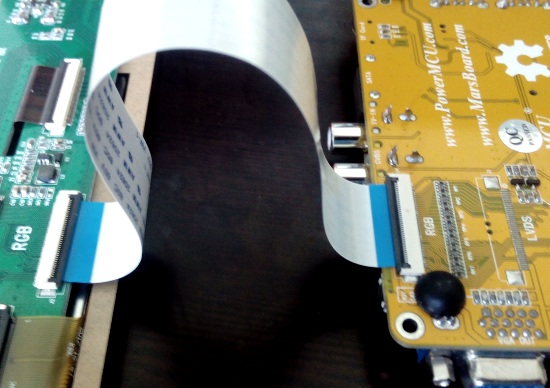

• podłączenie: wyświetlacz łączymy z płytą dołączoną tasiemką, wykorzystując złącze RGB, "niebieskim do góry" jak na foto poniżej
• całość zasilamy zasilaczem o wydajności co najmniej 2A, najlepiej 3A.

Podłączenie do Cubieboard wykorzystując połączenie RGB:

Potrzebujemy:

• odpowiedni soft ze strony: http://dl.cubieboard.org/parteners/waveshare/Image/ interesują nas pliki z ctp-rgb-1024x600 w nazwie, ściągamy i programujemy płytę lub wrzucamy oprogramowanie na kartę SD

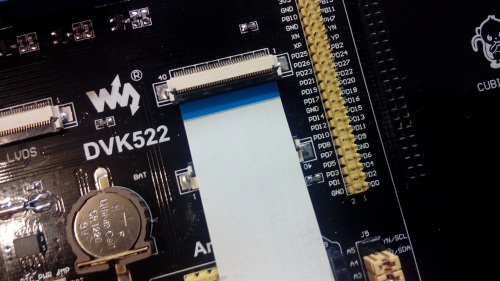

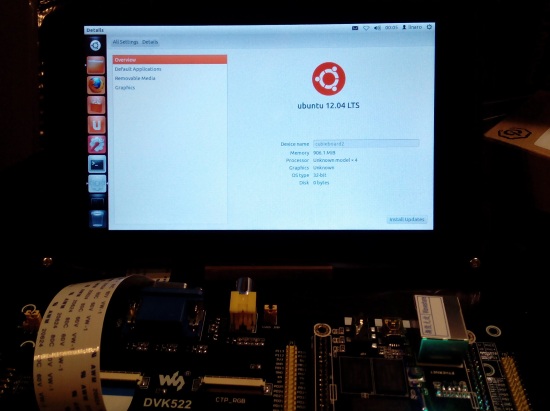

• podłączenie: najprostsza opcja: użycie płyty DVK522, która posiada odpowiednie gniazdo, w które możemy wpiąć taśmę, taśme wpinamy "niebieskim do góry" jak na foto poniżej, do gniazda oznaczonego na płycie CTP_RGB
• całość zasilamy zasilaczem o wydajności co najmniej 2A

Podłączenie do Cubieboard wykorzystując połączenie LVDS

Potrzebujemy:

• odpowiedni soft ze strony: http://dl.cubieboard.org/parteners/waveshare/Image/ interesują nas pliki z ctp-lvds-1024x600 w nazwie, ściągamy i programujemy płytę lub wrzucamy oprogramowanie na kartę SD

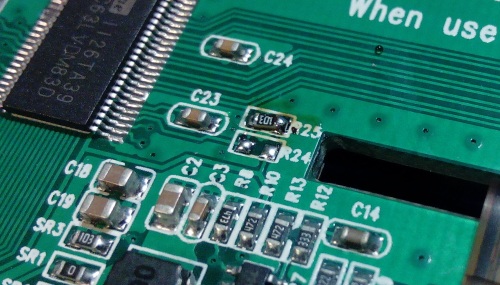

• aby wyświetlacz działał z interfejsem LVDS należy wykonać modyfikację na płycie wyświetlacza, rezystor R24 należy wylutować i wlutować na pozycję R25

• podłączenie: najprostsza opcja: użycie płyty DVK522, która posiada odpowiednie gniazdo, w które możemy wpiąć taśmę, taśme wpinamy "niebieskim do góry" jak na foto poniżej, do gniazda oznaczonego na płycie CTP_LVDS
• całość zasilamy zasilaczem o wydajności co najmniej 2A

Dostępne oprogramowanie działa bez problemów zarówno z interfejsem RGB oraz LVDS.
