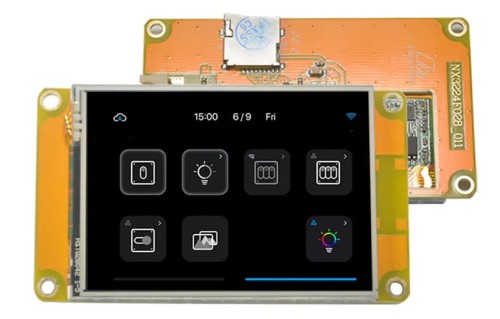

Nextion Discovery Series NX3224F028 2.8" wyświetlacz dotykowy rezystancyjny

Nextion Discovery Series NX3224F028 to doskonały wyświetlacz 2.8" do szybkich projektów interfejsu człowiek\maszyna HMI z wykorzystaniem łatwo dostępnych narzędzi.

W porównaniu z Basic Series, Discovery Series ma lepszą wydajność MCU, którego taktowanie wynosi 64MHz.

Korzystając z oprogramowania NEXTION EDITOR, możesz szybko opracować GUI HMI za pomocą elementów przeciągnij i upuść (grafika , tekst, przycisk, suwak itp.) i instrukcje tekstowe ASCII do kodowania interakcji komponentów po stronie wyświetlacza.Wyświetlacz Nextion HMI łączy się z peryferyjnym MCU przez TTL Serial (5V, TX, RX, GND).

Wyświetlacze Nextion są podzielone na trzy grupy pod względem zaawansowania, możliwości sprzętowych oraz mocy obliczeniowej.

1. Basic - wersja podstawowa.
2. Enhanced - w porównaniu do Basic posiada pamięć eprom, linie GPIO, zegar RTC.
3. Intelligent - w porównaniu do enhanced zawiera wiele nowych zaawansowanych kontrolek graficznych.

Seria Discovery ma takie same funkcje jak Basic, lepszą wydajność MCU i niższą cenę.



Specyfikacja prezentowanego wyświetlacza Nextion Discovery NX3224F028:

• Rozmiar: 2.8″
• Rozdzielczość: 320*240
• Jasność: 300 nit
• Panel dotykowy: rezystancyjny
• Liczba kolorów: 65536
• Pamięć Flash: 16 MB
• Pamięć SRAM: 3584 B
• Zegar MCU: 64 MHz
• Interfejs: TTL
• Zgodność z CE i RoHS

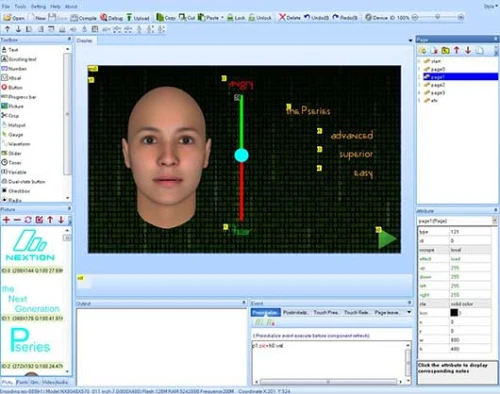

NEXTION EDITOR
Szatę graficzną ekranu oraz elementy funkcjonalne można bardzo łatwo i szybko zaprojektować dzięki darmowemu programowi na komputerze.

Każdy ekran może zawierać wiele funkcjonalnych elementów tak zwanych widgetów którymi są między innymi:

• Text : pole tekstowe które może być modyfikowane podczas pracy wyświetlacza.
• Number : pole liczbowe które może być modyfikowane zarówno poprzez mikrokontroler jak i interaktywną klawiaturę na wyświetlaczu.
• Button : przycisk. Zarówno naciśnięcie jak i puszczenie przycisku jest proste do zarejestrowania poprzez mikrokontroler.
• Progressbar : pasek postępu. Wartość tego paska można w łatwy sposób ustawić odpowiednią komendą.
• Picture : umożliwia tworzenie tła ekranu lub wstawianie fragmentów obrazu w dowolnym miejscu ekranu.
• Gauge: to analogowy wskaźnik z pojedynczą wskazówką.
• Waveform : Służy do rysowania do czterech wykresów.
• Slider : suwak za pomocą którego można ustawiać różne parametry, zmienne w programie.
• Checkbox: pole wyboru. Każde dotknięcie zmienia jego stan na przeciwny.
• Combobox: rozwijalna lista.
• Video: umożliwia wstawianie filmów.

Za pomocą myszki wstawiamy na ekran funkcjonalne elementy które będą nam potrzebne oraz ustalimy ich rozmiar na ekranie i położenie.







Gotowy projekt przygotowany w oprogramowaniu Nextion Editor można przenieść do wyświetlacza na dwa sposoby:

1. Wgranie odpowiedniego pliku projektu na kartę SD i włożeniu jej do wyświetlacza. Po podaniu napięcia zasilania wyświetlacz automatycznie załaduje projekt do swojej pamięci Flash. Jest to dobry sposób na przekazanie aktualizacji własnego oprogramowania poprzez internet.
2. Jeśli wyświetlacz jest podłączony do komputera (za pomocą konwertera USB - TTL) wystarczy kliknąć przycisk UPLOAD a program automatycznie załaduje się do wyświetlacza poprzez złącze USB.

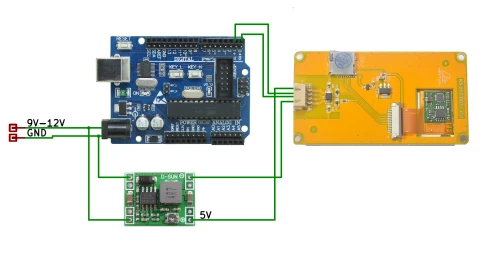

Sposób podłączenia wyświetlaczy Nextion do mikrokontrolera:

Z mikrokontrolerem sterującym wyświetlacz komunikuje się za pomocą magistrali szeregowej UART/TTL więc wystarczy, podłączyć tylko 4 piny:

• +5V : zasilanie
• TX : dane wychodzące z wyświetlacza (np. naciśnięto button1) należy podłączyć do RX mikrokontrolera.
• RX : dane wejściowe do wyświetlacza (np. wyświetla temperaturę) należy podłączyć do TX mikrokontrolera.
• GND : masa zasilania

Nextion jako wyświetlacz dla Arduino

Jeśli oprogramowanie od strony mikrokontrolera jest tworzone na bazie Arduino IDE to w tym przypadku producent również zadbał o wiele ułatwień. Tworzona i udostępniona przez producenta biblioteka do wyświetlaczy Nextion pozwala w bardzo łatwy sposób zarządzać elementami wyświetlanymi na ekranie. Przykład oprogramowania dostępny jest na naszym blogu.

Do zasilania wyświetlacza preferujemy zastosowanie dedykowanego modułu FOCA

W roli zasilacza można zastosować:

• Moduł MP1584
• Moduł LM2596
• Moduł LM7805

Wsparcie techniczne dla wyświetlaczy Nextion.

Kupując wyświetlacz Nextion od razu posiadamy szereg elementów wsparcia technicznego:

• Wspaniały kurs video w języku polskim gdzie z lekcji na lekcje zapoznajemy się z poszczególnymi elementami wyświetlacza. W kursie tym znajdziemy mnóstwo szczegółów odnośnie oprogramowania samego wyświetlacza jak i oprogramowania od strony Arduino.
• Na popularnym forum elektroników jest powiązany temat z wideo poradnikiem gdzie można zadawać pytania, przedstawiać swój niedziałający kod i wszystko co wiąże się z problemami technicznymi wyświetlaczy Nextion.
• Bezpośrednio w naszej firmie telefonicznie lub poprzez email.
• Biblioteki dla Arduino oraz Raspberry Pi do pobrania ze strony producenta.

Zestaw zawiera:

• Wyświetlacz Nextion Discovery NX3224F028 x1
• Płytka testowa zasilania x1
• Przewód XH2.54 4Piny x1

Przydatne linki:

• Zapraszamy do naszego bloga.
• Strona producenta wyświetlaczy Discovery
• Program do edycji interfejsu NEXTION EDITOR
• Instrukcja do NEXTION EDITOR
• Opis komend obsługiwanych przez wyświetlacze NEXTION.
• Biblioteka Arduino
• Biblioteka Raspberry Pi
• Pliki obudów STL do druku 3D
• Video poradnik

Porównanie wyświetlaczy z serii Nextion Discovery:

Zalecane akcesoria dla wyświetlacza:

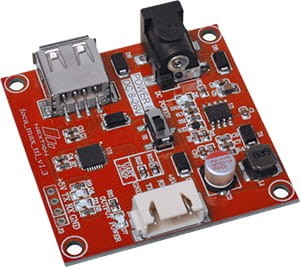

Foca Max konwerter USB na TTL, przeznaczony do współpracy z wyświetlaczami Nextion.

Z zewnętrznym wejściem zasilania 8-26 V DC, Foca Max zapewnia stabilne źródło zasilania i wygodę komunikacji USB do TTL dla wszystkich serii i rozmiarów wyświetlacza HMI Nextion.
