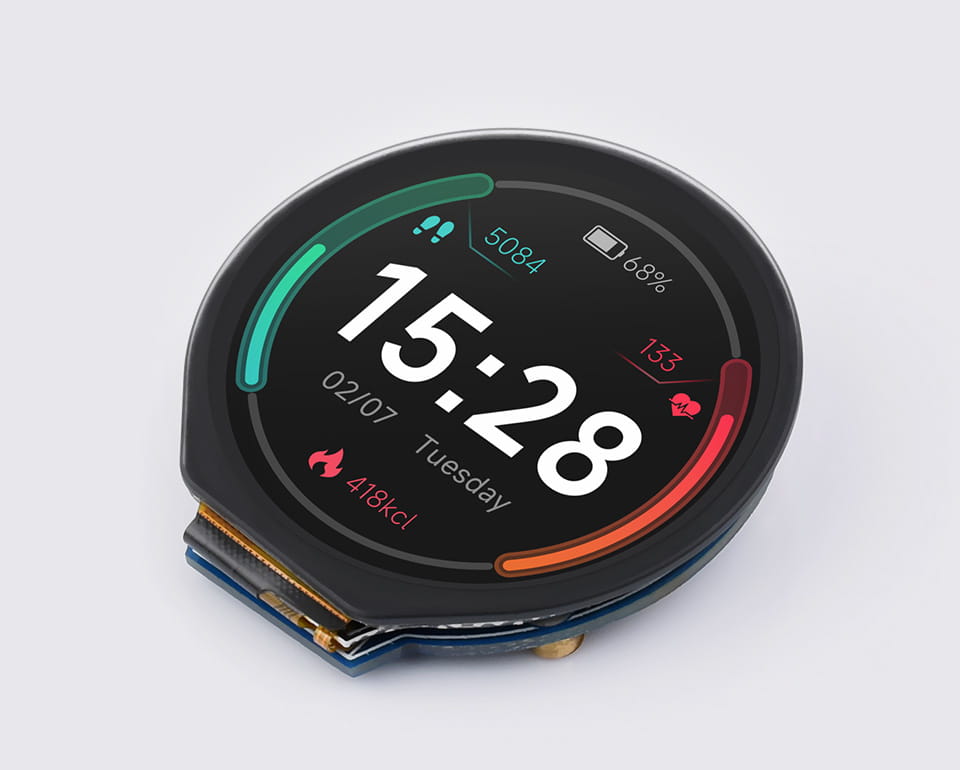

1,28" 240 x 240 IPS Rundes kapazitives LCD-Anzeigemodul für Raspberry Pi, Arduino, STM32
Das 1,28-Zoll-LCD-Anzeigemodul mit einem Touchpanel ist eine kompakte und vielseitige Lösung für verschiedene Projekte wie eine Smartwatch. Es nutzt einen integrierten GC9A01-Treiber und ein kondensatives Berührungskontrollsystem CST816S, was für ein klares und farbenfrohes Bild und eine schnelle Berührungsreaktion sorgt. Die Kommunikation erfolgt über SPI- und I2C-Schnittstellen, wodurch die Anzahl der erforderlichen IO-Pins minimiert wird. Das Modul ist kompatibel mit verschiedenen Steuerungsplatinen wie Raspberry Pi, Raspberry Pi Pico, Arduino, STM32, was es hochgradig universal macht. Online-Programmierressourcen und Anweisungen sind im Lieferumfang des Moduls enthalten, was seine Integration und Verwendung erleichtert.

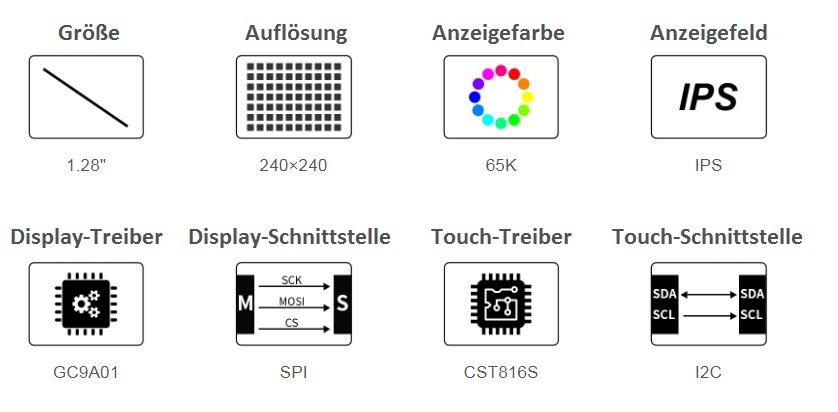

Spezifikation:
- Größe: 1,28"
- Auflösung: 240 x 240
- Anzeigefarben: 65K
- Anzeigepaneel: IPS
- Anzeigetreiber: GC9A01
- Anzeigeschnittstelle: SPI
- Touch-Treiber: CST816S
- Touch-Schnittstelle: I2C
- Betriebsspannung: 3,3V / 5V
- Touch-Typ: kapazitiv
- Anzeigegröße: Φ32,4mm
- Pixelgröße: 0,135 x 0,135 mm
- Modulgröße: 39,89 x 38,50 x Φ38,50 mm
Produkteigenschaften:
- Hohe Auflösung und farbenfrohes Bild: 240x240 Pixel, 65K Farben garantieren einen klaren und farbenfrohen Anzeigeeffekt.
- Schnelle Berührungsreaktion: Dank des hochtransmissiven Touchscreens und der langen Lebensdauer bietet er eine schnelle Reaktion auf Berührungen.
- Eingebaute Treiber: Das Modul ist mit einem GC9A01-Treiber und einem kondensativen Berührungskontrollsystem CST816S ausgestattet, was einen reibungslosen und effizienten Betrieb gewährleistet.
- Kompatibilität: Das Modul funktioniert mit Steuerungsplatinen wie Raspberry Pi, Raspberry Pi Pico, Arduino, STM32, was es äußerst universell macht.
- Online-Ressourcen: Online-Programmierressourcen und Anweisungen sind im Lieferumfang des Moduls enthalten, was seine Integration und Verwendung erleichtert.

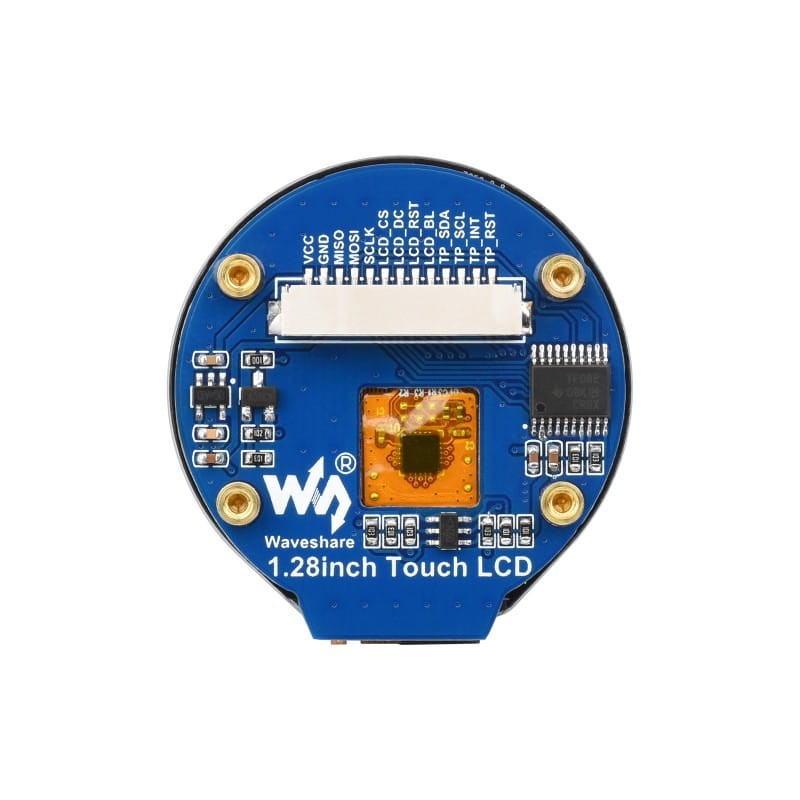

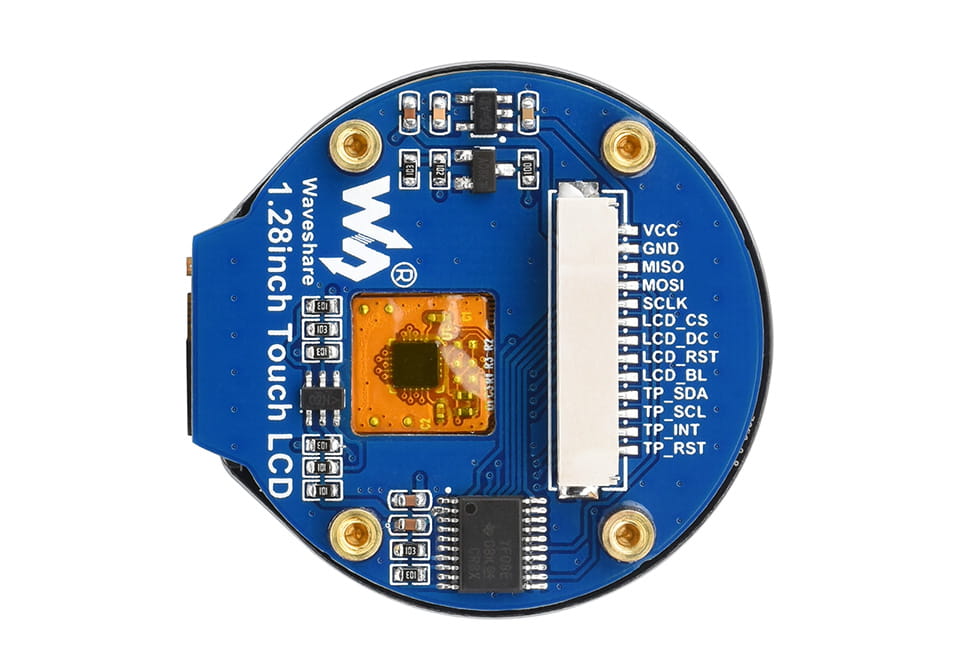

Steuerungsschnittstellen :
- VCC Stromversorgung (3,3V / 5V Eingang)
- GND Erdung
- MISO SPI MISO-Pin
- MOSI SPI MOSI-Pin
- SCLK SPI Takt-Pin
- LCS_CS LCD-Chipauswahl, niedriges Niveau aktiv
- LCS_DC LCD Daten/Befehlswahl (hoher Zustand für Daten, niedrig für Befehle)
- LCS_RST LCD-Reset, niedriges Niveau aktiv
- LCS_BL LCD-Hintergrundbeleuchtung
- TP_SDA TP Daten-Pin
- TP_SCL TP Takt-Kontakte
- TP_INT TP Unterbrechungskontakte
- TP_RST TP-Reset, niedriges Niveau aktiv

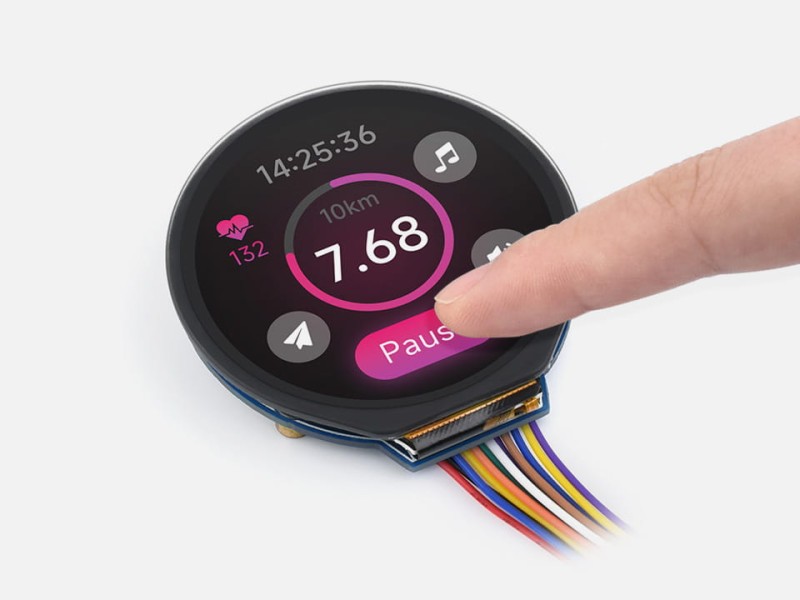

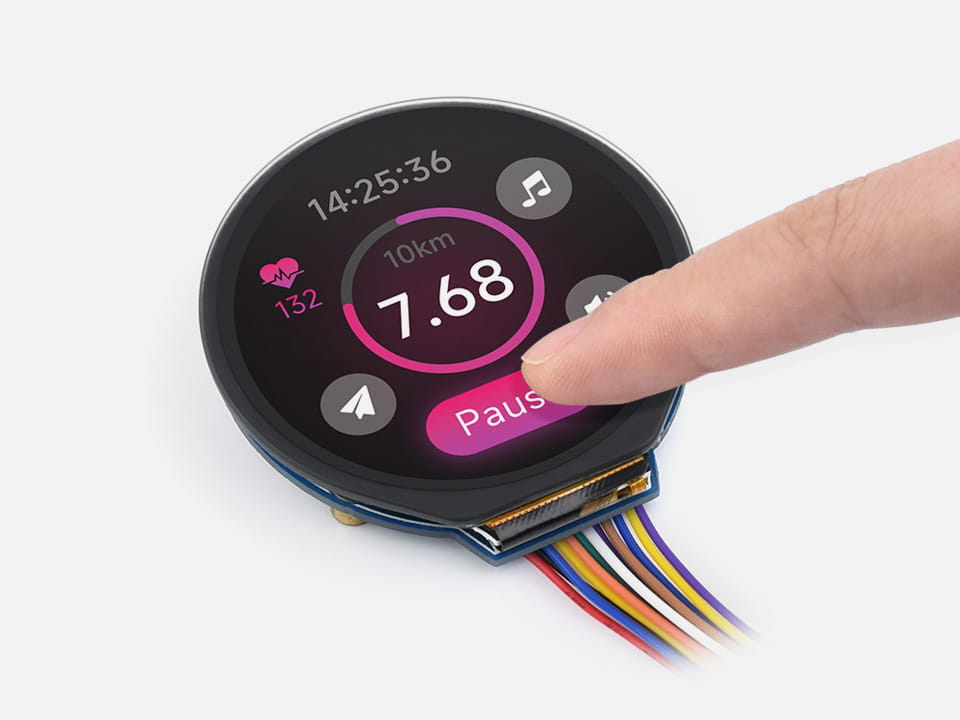

Touch Panel:
Präsentation:
Abmessungen:
Der Satz beinhaltet:
- Kapazitives LCD IPS 1,28" 240x240 Display x1
- Kabel x1
Wiki: 1.28inch_Touch_LCD
