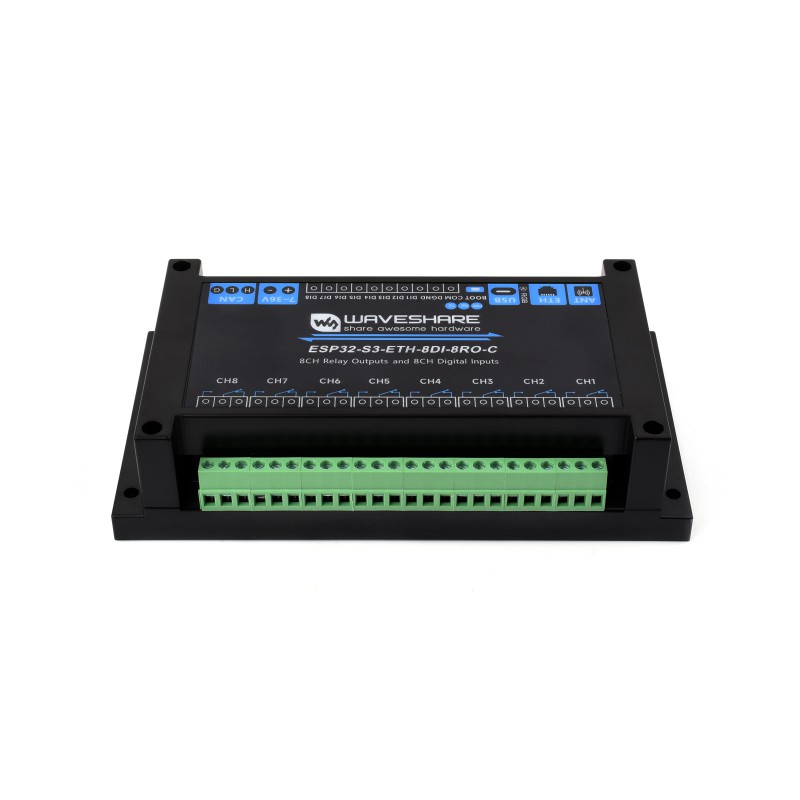

8-Kanal-Relaismodul mit ESP32-S3 WiFi Ethernet W5500 und CAN
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
8-Kanal-Relais- und digitale Eingangseinheit WiFi ESP32-S3 mit CAN und Ethernet
Fortschrittliches Industriemodul auf Basis des ESP32-S3-Chips, das 8 Relaisausgänge und 8 isolierte digitale Eingänge bietet. Ausgestattet mit einer CAN-Schnittstelle und einem Ethernet-Port mit 10/100 Mbit/s, stellt es eine zuverlässige Lösung für Gebäudeautomationssysteme, industrielle Anwendungen sowie AIoT-Projekte dar.
Hauptmerkmale:
- Basierend auf dem Mikrocontroller ESP32-S3 mit Dual-Core-Prozessor Xtensa 32-Bit LX7 @ 240 MHz
- Integrierte drahtlose Konnektivität Wi-Fi 2.4GHz und Bluetooth LE
- 8 hochwertige Relais, Kontaktbelastbarkeit: ≤10A 250V AC / 30V DC
- 8 isolierte digitale Eingänge, Unterstützung für passive und aktive Eingänge (NPN/PNP)
- Eingebaute isolierte Schnittstelle CAN für industrielle Kommunikation
- Eingebauter Chip W5500 zur Erweiterung um einen Ethernet-Port mit 10/100 Mbit/s
- Integrierte Schutzfunktionen: Spannungsisolierung, digitale Isolierung, Optoisolierung der Relais
- Stromversorgung über USB-C oder Schraubklemmen 7V~36V
- Eingebauter RTC-Chip sowie TF-Kartensteckplatz
- LED-Anzeigen, Summer, RESET- und BOOT-Tasten
- ABS-Gehäuse geeignet für die Montage auf DIN-Schiene
Eingebaute mehrstufige Schutzschaltungen
Mehrstufige Schutzmaßnahmen, einschließlich Spannungsisolierung und optoelektronischer Isolierung, garantieren einen sicheren und zuverlässigen Betrieb des Moduls unter anspruchsvollen Bedingungen.
Fernsteuerung über CAN, Bluetooth und WiFi
Integrierte Relais mit einer Belastbarkeit von bis zu 10A ermöglichen die Steuerung von Haushaltsgeräten mit 220 VAC oder Empfängern, die mit Gleichspannung unter 30 VDC betrieben werden.
Digitale Eingänge
Die Unterstützung für passive und aktive digitale Eingänge mit bidirektionaler optoelektronischer Isolierung ermöglicht eine flexible Integration mit verschiedenen Sensoren und Systemen.
Platinenbeschreibung
- ESP32-S3-WROOM-1U-N16R8: 16 MB Flash und 8 MB PSRAM
- 8-Kanal-Relais: ≤ 10A 250V AC / 30V DC
- Optoelektronische Isolierung: Schutz vor Störungen
- RESET-Taste
- PoE-Anschluss: optional (PoE-Version)
- BOOT-Taste
- Stromversorgungssystem
- Digitale Isolierung
- Spannungsisolierung
- Bidirektionale Opto-Isolierung
- RTC-Batteriehalter
- Summer
- Digitale Eingangsklemme
- Stiftleiste: GPIO-Erweiterung
- LED-Anzeigen: PWR, RXD, TXD
- USB-Typ-C-Anschluss: Programmierung und Stromversorgung
- RGB-Diode WS2812: GPIO38
- Ethernet-Port
- Anschluss für externe Antenne: SMA-Buchse
- Schraubklemme für Stromversorgung: DC 7~36V
- CAN-Kommunikationsschnittstelle
- CAN-Terminator-Jumper: 120R
- Relaisklemmen
- Eingebauter TVS: Überspannungsschutz
- CAN-Konverter-Chip
- MP1605GTF-Z: DC-DC-Stromversorgungsmodul
- PCF85063ATL: RTC-Chip
- TCA9554PWR: GPIO-Expander
- W5500 Ethernet: SPI-Controller
- TF-Kartensteckplatz
Abmessungen
Technische Spezifikationen
- Mikrocontroller: ESP32-S3 (WROOM-1U-N16R8)
- Konnektivität: WiFi 2.4GHz, Bluetooth 5, BLE
- Ethernet: W5500 (10/100 Mbit/s)
- Schnittstellen: CAN, USB-C, TF-Steckplatz
- Ausgänge: 8x Relais (1 NO 1 NC)
- Last: ≤10A 250V AC / 30V DC
- Eingänge: 8x DI (5V~36V, isoliert)
- Stromversorgung: 7V ~ 36V DC
- RTC: PCF85063ATL
- Funktionen: Summer, RGB-LED
- Gehäuse: ABS, Montage auf DIN-Schiene
- Abmessungen: 175 × 90 × 40 mm
Lieferumfang
- ESP32-S3-ETH-8DI-8RO-C × 1
- Antenne 2.4G 4DB SMA × 1
- Schraubendreher × 1
Leitfaden zur Auswahl von Relais
| Modell | DI | Relais | RS485 | CAN | Ethernet | PoE | RTC | Summer | TF | Antenne | Stiftleiste |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relais-6CH |
- | 6 | √ | - | - | - | - | √ | - | √ | 40-PIN (Pico-kompatibel) |
 ESP32-S3-ETH-8DI-8RO |
8 | 8 | √ | - | √ | - | √ | √ | √ | √ | 28-PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO |
8 | 8 | √ | - | √ | √ | √ | √ | √ | √ | 28-PIN (2.54mm) |
 ESP32-S3-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | - | √ | √ | √ | √ | 28-PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | √ | √ | √ | √ | √ | 28-PIN (2.54mm) |
