16-Kanal Zigbee-Relaismodul 3.0 für DIN-Schiene Tuya Home Assistant
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

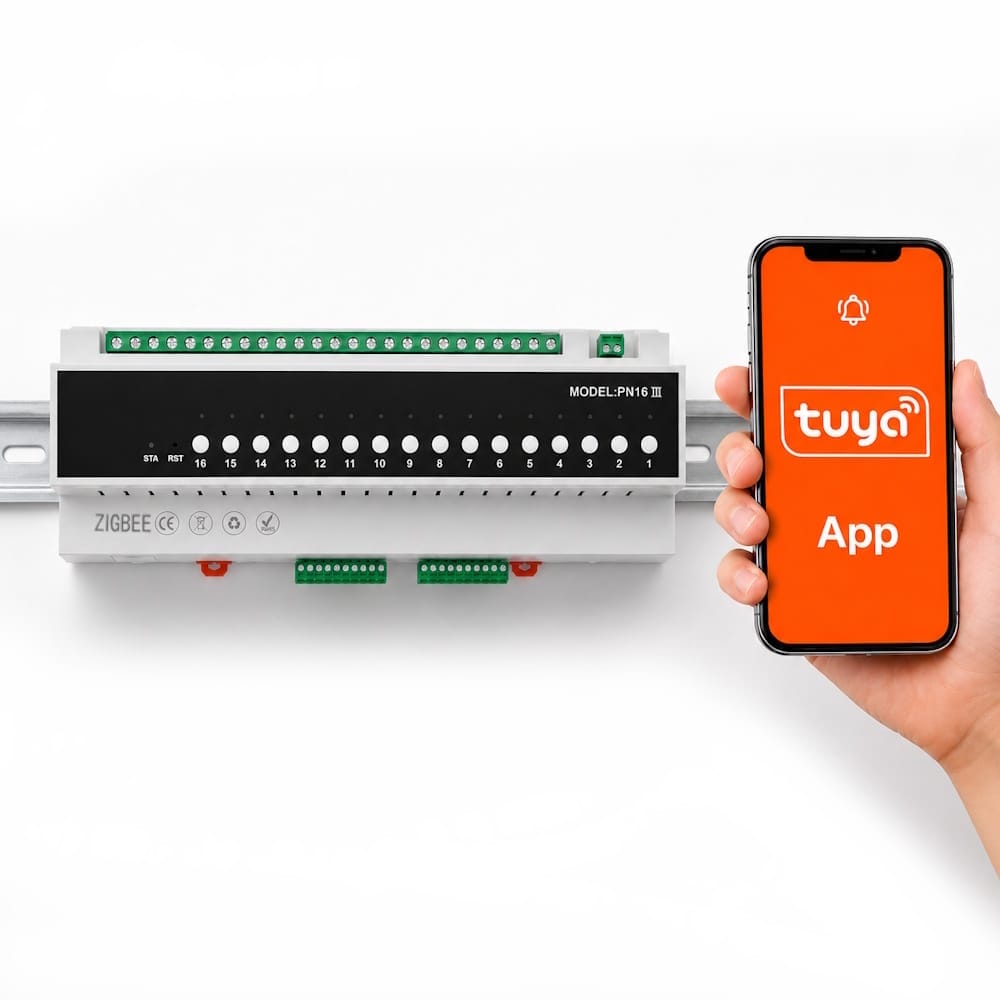

16-Kanal-Zigbee-Relaismodul 3.0 für DIN-Schiene Tuya
Das 16-Kanal-Zigbee-Relaismodul 3.0 ist ein vielseitiges Gerät zur Steuerung der Stromversorgung von Peripheriegeräten wie Beleuchtung, Rollläden, Projektoren oder Klimaanlagen. Dank der vollständigen Kompatibilität mit dem beliebten Tuya-Ökosystem und der Home Assistant-Umgebung bildet der Controller eine professionelle Basis für den Aufbau eines fortschrittlichen Smart Homes und der Gebäudeautomation.
Hauptmerkmale:
- 16 unabhängige Relais, ausgestattet mit integrierten Tasten zur manuellen Steuerung.
- Hohe Schaltleistung der Stromkreise: 4 Kanäle für 50A und 12 Kanäle für 16A (spannungsführend und potenzialfrei).
- Volle Kompatibilität mit der Tuya Smart App sowie Unterstützung für erweiterte Szenen und Zeitpläne.
- Native Integration mit der Home Assistant-Plattform (erkannt in zigbee2mqtt als ZSVIOT PN16).
- Unterstützung für standardmäßige externe Wandschalter (Taster und bistabile Schalter).
- Standardisierte und sichere Montage in Schaltschränken auf einer Standard-DIN-Schiene 35mm.
Flexible Anschlussmöglichkeiten für Stromversorgung und Lasten
Das Gerät zeichnet sich durch eine außergewöhnliche Vielseitigkeit in der Konfiguration aus und passt sich perfekt an die Besonderheiten komplexer Elektroinstallationen an. Das Modul bietet verschiedene Ausgangstypen für unterschiedliche Lastarten.
- N und L: Hauptstromversorgung des Moduls 230V AC.
- 1-4: Spannungsführende Relais mit einer maximalen Belastbarkeit von bis zu 50A.
- 5-10: Spannungsführende Relais mit einer maximalen Belastbarkeit von bis zu 16A.
- 11-16: Potenzialfreie Relais (Dry Contact) mit einer maximalen Belastbarkeit von bis zu 16A.
- RS485: Kommunikationsanschluss (reserviert, derzeit nicht unterstützt).
- RJ45: Ethernet-Netzwerkanschluss (reserviert, derzeit nicht unterstützt).
- K1-K16: Dedizierte Eingänge zum Anschluss externer manueller Schalter, die den Zustand der einzelnen Relais ändern.
Hardwareanforderungen und drahtlose Konnektivität
Für den ordnungsgemäßen Betrieb und die volle Funktionalität des Controllers ist ein Gateway (Koordinator) erforderlich, das den Standard unterstützt Zigbee 3.0 (z. B. kompatibel mit dem Tuya-System oder universell). Die Kommunikation über dieses Protokoll garantiert hohe Stabilität, geringe Latenzzeiten und trägt dank der Mesh-Funktion zur Verstärkung der Reichweite bei. Die Unterstützung im zigbee2mqtt-System erweitert die Anwendungsmöglichkeiten erheblich und öffnet das Modul für vollständig lokale Automatisierungsumgebungen wie Home Assistant.
Technische Spezifikation
- Verbindungsprotokoll: Zigbee 3.0 (eingebaute Antenne)
- Unterstütztes Ökosystem: Tuya Smart / Smart Life / Home Assistant (Z2M)
- Anzahl der unterstützten Stromkreise: 16
- Relaisbelastbarkeit: 4x 50A, 6x 16A (spannungsführend), 6x 16A (potenzialfrei)
- Hauptstromversorgung des Moduls: 230V AC oder 12V DC
- Montageart: Standardisierte DIN-Schiene 35mm
- Schnittstelle am Gehäuse: Physische Ein-/Aus-Steuertasten für jeden Kanal
- Visuelle Anzeigen: LED-Anzeigen (Status der Stromversorgung und Kanalaktivität)
- Externe Steuerung: Anschlüsse für 16 externe Wandschalter
- Abmessungen: 252 x 90 x 57 mm
Lieferumfang
- 16-Kanal-Zigbee-Relaismodul 3.0 für DIN-Schiene
