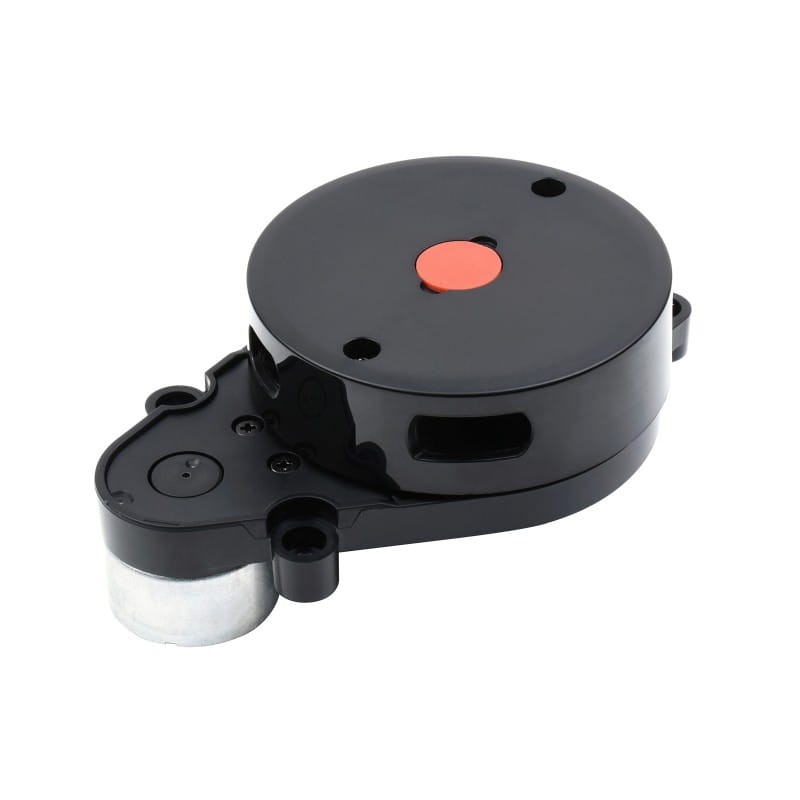

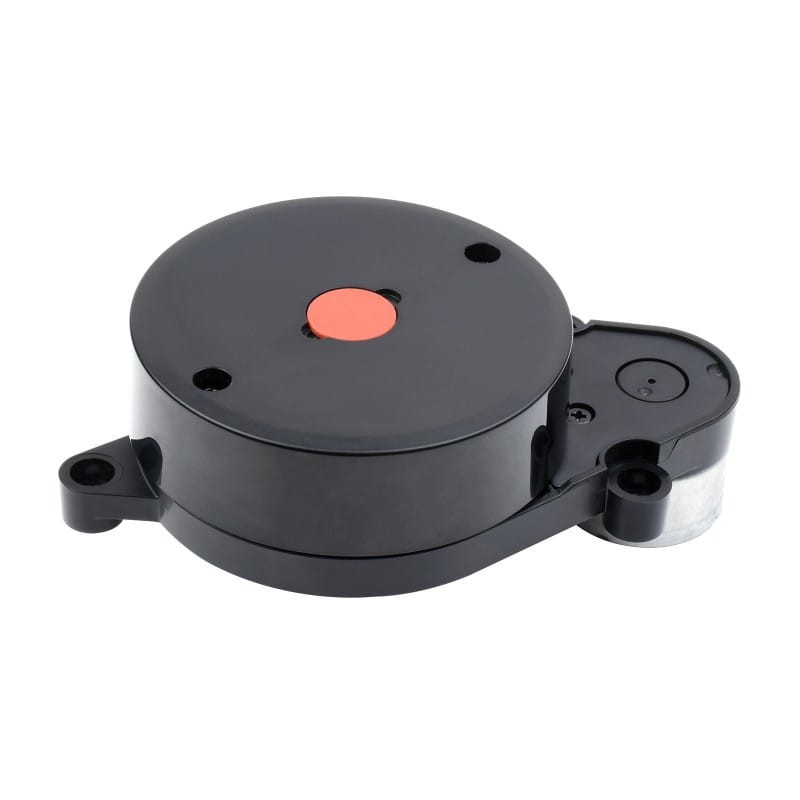

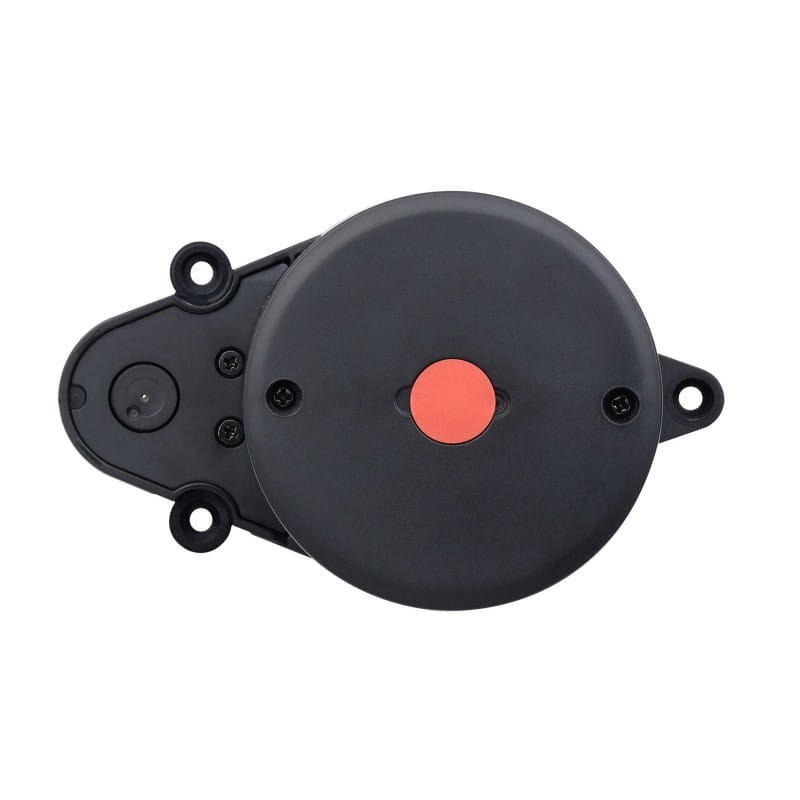

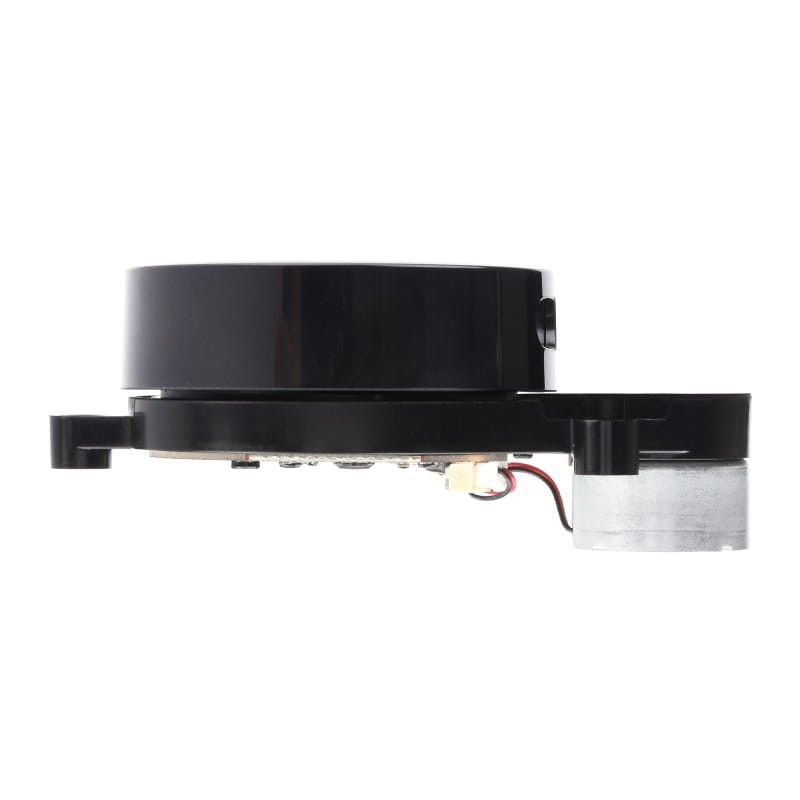

360° Mehrstrahl-Triangulations-LiDAR LD14P mit D200-Programmiergerät, 8 m Reichweite, programmierbare Start-Stopp-Steuerung

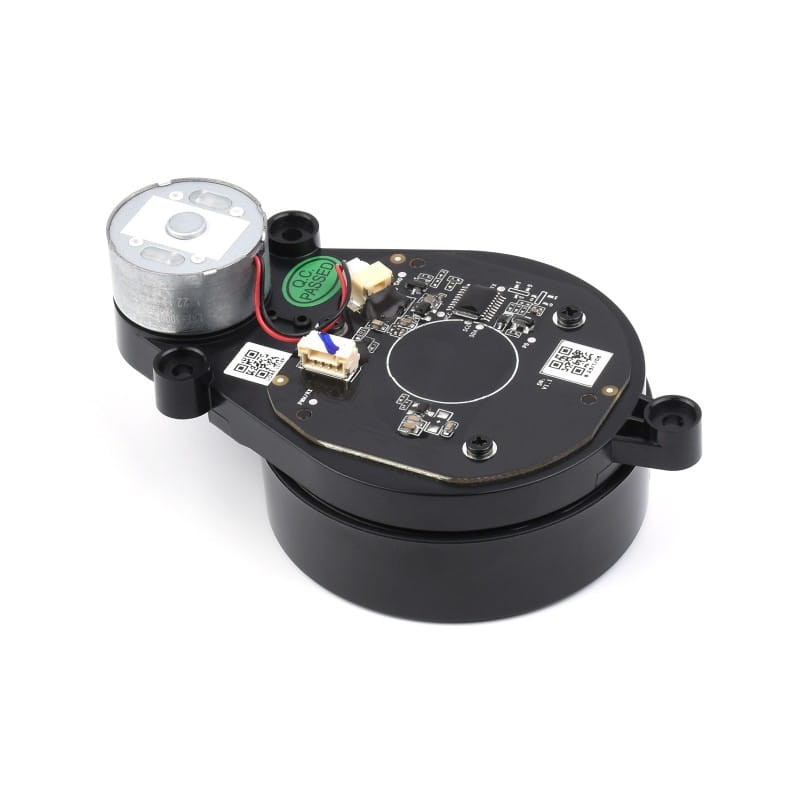

Der LD14P ist ein modernes Scan-Gerät, das innovative Triangulationstechnologie nutzt und es ermöglicht, Entfernungen mit einer Geschwindigkeit von 6 Mal pro Sekunde zu messen. Das Gerät besteht aus einem Messkern, einer drahtlosen Leistungssendeinheit, einer drahtlosen Kommunikationseinheit, einer Winkelmesseinheit, einer Motoreinheit und einem mechanischen Gehäuse. Während des Betriebs emittiert der LD14P Infrarotlicht, das vom Zielpunkt reflektiert und zur Empfangseinheit zurückkehrt. Basierend auf diesen Daten wird die Entfernung zum Objekt berechnet. Der LD14P ermöglicht die Erzeugung von Punktwolken, die dann an eine externe Schnittstelle übertragen werden. Dies wird durch die Winkelmesseinheit ermöglicht, die Winkelwerte mit den Entfernungsmessungen kombiniert. Das Gerät unterstützt die UART-Kommunikation, hat eine Messreichweite von 8 m und eine Messfrequenz von 4000 Hz. Der LD14P zeichnet sich auch durch ein kompaktes Design aus und entspricht den FDA-Sicherheitsstandards der Klasse 1.
Spezifikation:
- Messbereich: 0,1 ~ 8,0 m
- Durchschnittliche Messgenauigkeit für weiße Oberfläche:
- ±10 mm (0,5≤D≤1 m)
- ±1,0% (1≤D≤6 m)
- ±1,5% (6≤D≤8m)
- Durchschnittliche Messgenauigkeit für schwarze Oberfläche:
- ±12 mm (0,5≤D≤1 m)
- ±1,2% (1≤D≤4 m)
- ±1,5% (4≤D≤6m)
- ±2% (6≤D≤8m)
- Scanfrequenz: Standardmäßig 6 Hz, externe Steuerung 2 ~ 8 Hz
- Scannwinkel: 360°
- Messfrequenz: 4000 Hz
- Umgebungshelligkeit: 80000 Lux
- Laserwellenlänge: 775 ~ 800 nm
- Kommunikationsschnittstelle: UART @ 230400
- Spannung: DC 5V±10%
- Arbeitsstrom: ≤300mA
- Temperatur: -10 °C ~ 50 °C
- Gewicht: 101 g
- Lebensdauer: 2200 Stunden
Produkteigenschaften:
- Verwendet die Triangulationsmessungstechnologie.
- Unterstützt UART-Kommunikation.
- Messreichweite bis zu 8 m.
- Messfrequenz 4000 Hz.
- 360° Scannwinkel.
- Laser sicher für das menschliche Auge gemäß FDA Klasse 1.
- Kompaktes Design.
- Radarsteuerung über serielle Kommunikation.
Unterstützung der Start-Stopp-Funktion in der Software:
Vollständige 360° Abdeckung mit 6 Hz Frequenz:
Abtastung mit 4000 Hz ermöglicht die Kartierung des Arbeitsbereichs:
Triangulationstechnologie:
Laser sicher für das menschliche Auge gemäß FDA Klasse 1:
CMOS-CCD-Optiksensor:
Abmessungen:

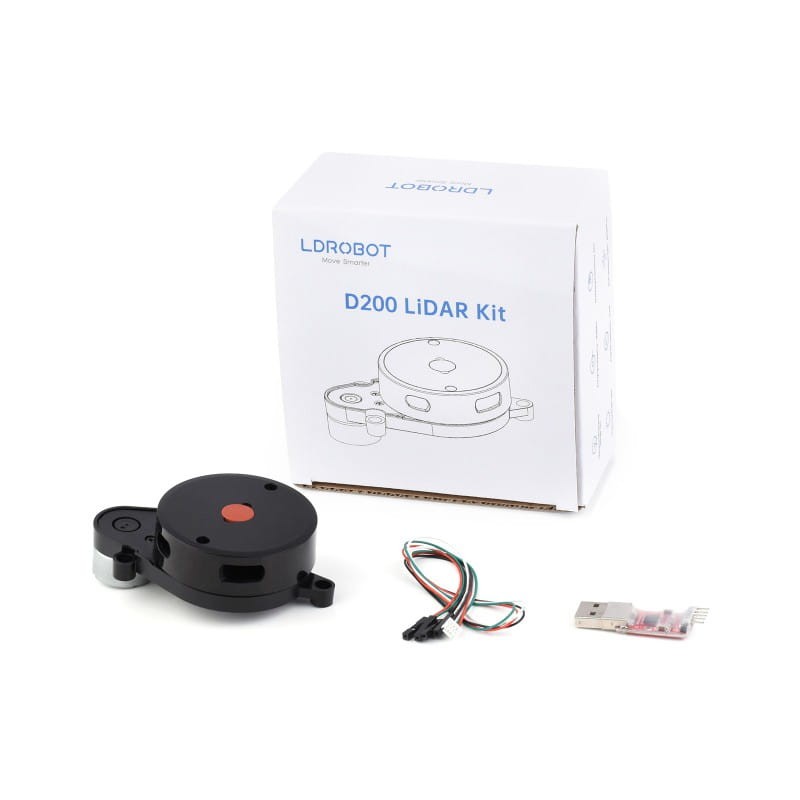

Lieferumfang:
- LiDAR LD14P x1

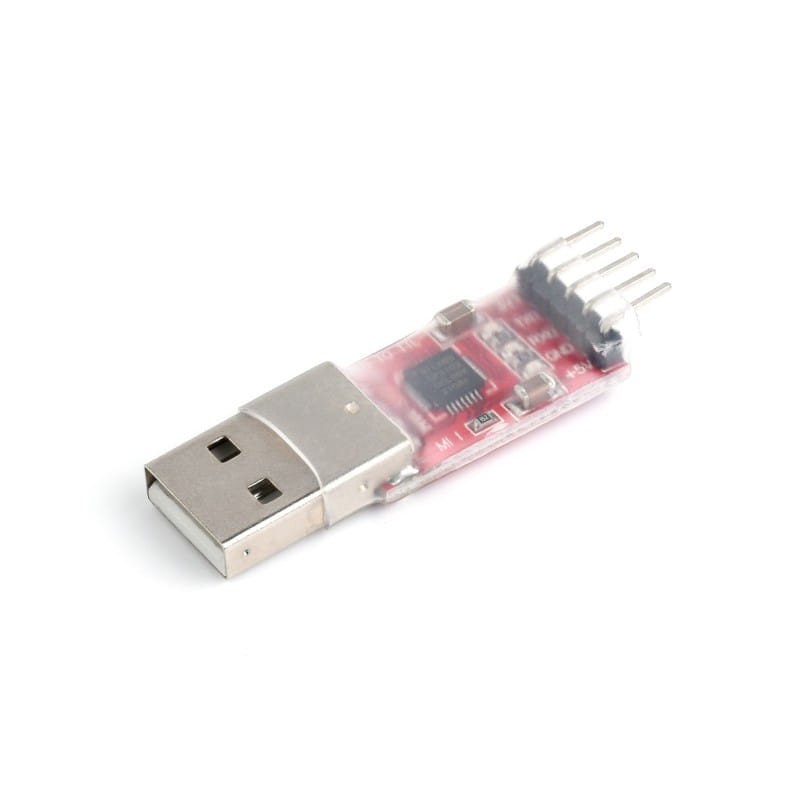

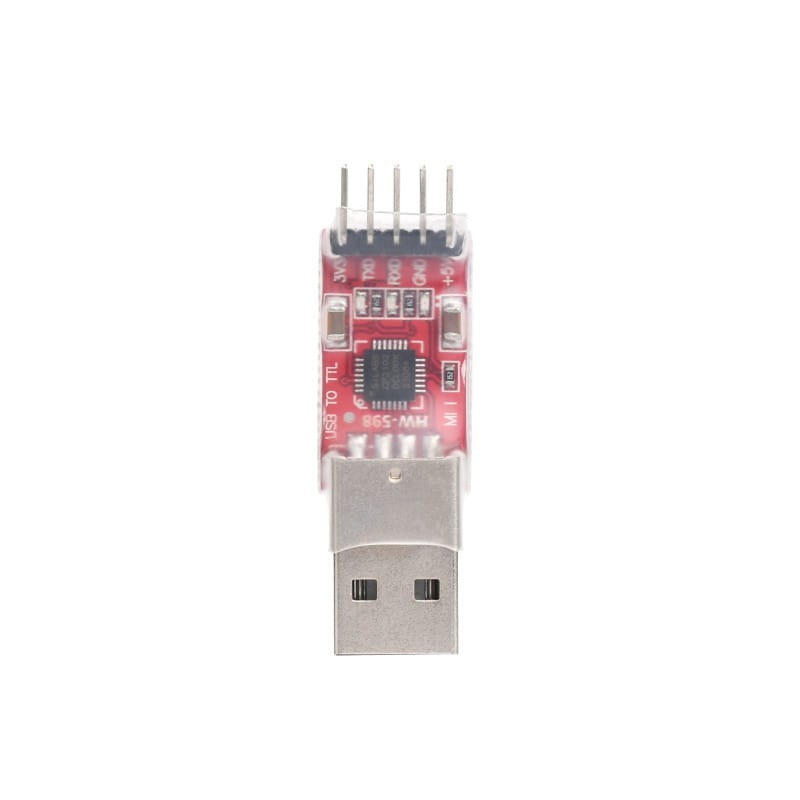

- Adapter x1
- USB-Kabel x1
- 4PIN-Kabel x1
Wiki: D200_LiDAR_Kit
