4.3" IPS DSI 480x800 Touchscreen-Display für Raspberry Pi und ESP32

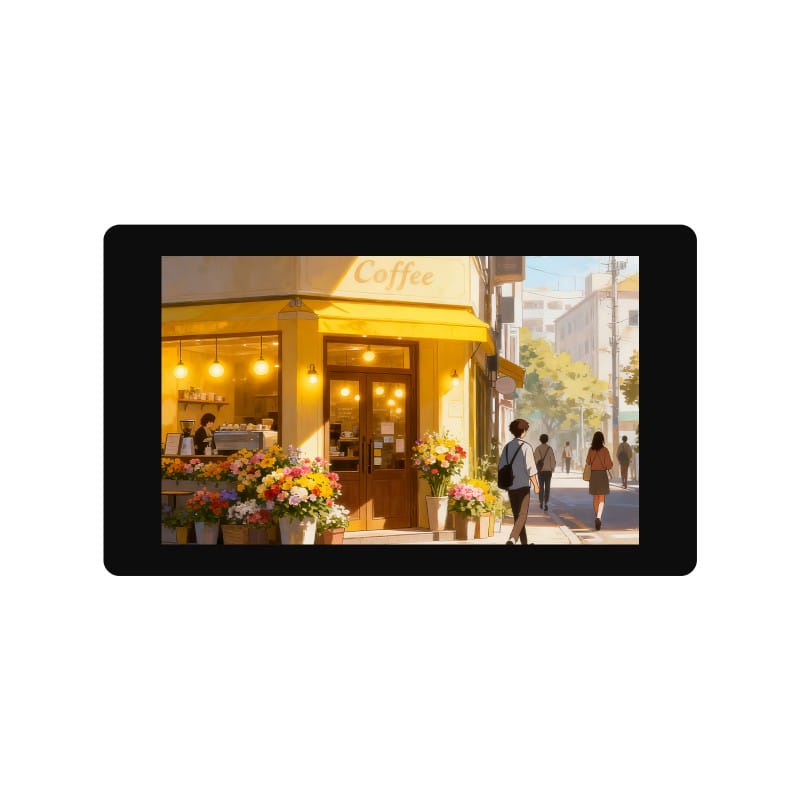

Kompaktes kapazitives Touchscreen-Display mit einer Diagonale von 4.3 Zoll, das ein helles und klares Bild auf einer IPS-Matrix mit einer Auflösung von 480×800 Pixeln bietet. Das Modul nutzt eine schnelle MIPI DSI-Schnittstelle, die eine flüssige Bildwiederholrate (bis zu 60 Hz) und eine präzise 5-Punkt-Touch-Bedienung gewährleistet. Dank des Aluminiumgehäuses und des voll laminierten Hartglas-Panels ist das Produkt eine zuverlässige Lösung für die Entwicklung von HMI-Panels auf Basis von Raspberry Pi, ESP32-P4 oder Geräten der RK-Serie.
Hauptmerkmale:
- 4.3" IPS-Matrix mit einer Auflösung von 480×800 Pixeln und einem weiten Betrachtungswinkel von 170°.
- 5-Punkt kapazitiver Touch mit Hartglas der Härte 6H.
- Vollständige Laminierung (Optical Bonding) zur Verbesserung der Bildklarheit.
- Schnelle MIPI DSI-Schnittstelle mit einer Bildwiederholrate von 60 Hz.
- Möglichkeit zur softwareseitigen Einstellung der Hintergrundbeleuchtungshelligkeit.

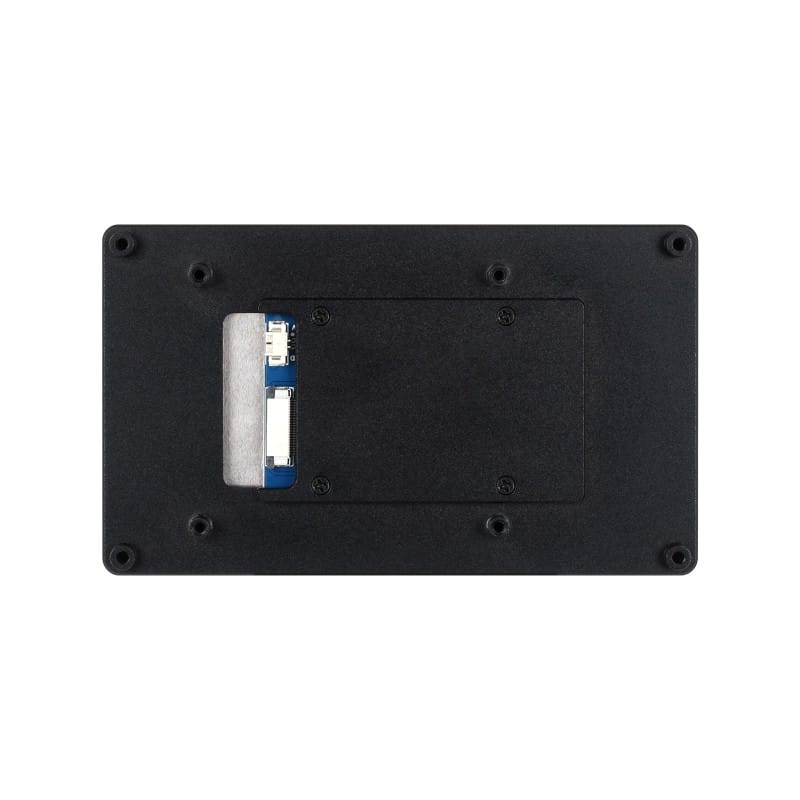

- Robustes Aluminiumgehäuse, das als passive Kühlung dient.
Kompatibilität und Systemunterstützung
- Raspberry Pi: Native Unterstützung für das Raspberry Pi OS mit 5-Punkt-Touch (Standardausrichtung vertikal, mit der Möglichkeit einer softwareseitigen Änderung auf horizontal).
- ESP32-P4: Volle Unterstützung für Programme mit grafischer Benutzeroberfläche (GUI), die mit der LVGL-Bibliothek erstellt wurden.
- RK-Serie (RK3506 / RK3576): Kompatibilität mit Systemen wie Buildroot, Debian, Ubuntu und Android.
Anschlussbeispiele
Die visuelle und Touch-Kommunikation erfolgt über FFC- oder DSI-Flachbandkabel (je nach Hardware-Plattform). Die Stromversorgung 5V lässt sich am bequemsten über die GPIO-Pins des Mikrocontrollers oder Einplatinencomputers realisieren.
Abmessungen und Schnittstellen
Technische Spezifikation
- Auflösung: 480 × 800 Pixel
- Kontrast: 1000:1
- Helligkeit: 500 cd/m²
- Videoschnittstelle: MIPI 2-Lane
- Display-Treiber (IC): ST7701S
- Touch-Controller (IC): GT911
- Versorgungsspannung: 5.0 V (typisch)
- Stromverbrauch: ca. 200 mA
- Betriebstemperatur: von 0°C bis 60°C
- Außenabmessungen: 116.50 × 68.90 mm
- Aktiver Bildschirmbereich: 93.60 × 56.16 mm
Inhalt des Sets
- Displaymodul 4.3-DSI-TOUCH-A
- MIPI DSI-Flachbandkabel (12 cm)
- Kabel MX 1.25 2PIN auf 2.54 3PIN (110 mm)
- FFC-Flachbandkabel 22PIN (~200 mm, gegenüberliegende Kontakte)
- FFC-Flachbandkabel 22PIN (~100 mm, gegenüberliegende Kontakte)
- Kabel MX 1.25 2PIN auf MX 1.25 4PIN (~150 mm)
- Set mit Montageelementen (Abstandshalter / Schrauben)
