7" 720x1280 HMI-Display mit ESP32-P4 Kamera Audio Gehäuse
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
ESP32-P4-WIFI6 Entwicklungsmodul mit 7" HMI-Touchscreen
HMI-Modul basierend auf dem leistungsstarken ESP32-P4 (RISC-V) Mikrocontroller mit einem 7-Zoll kapazitiven IPS-Touchscreen mit einer Auflösung von 720 × 1280. Das Board ist eine vollständig integrierte Lösung – es verfügt über eine eingebaute 5MP Frontkamera, ein Wi-Fi 6 und BLE 5 Kommunikationsmodul sowie zwei Mikrofone und ein Audiosystem.
Hauptmerkmale:
- Leistungsstarker ESP32-P4 Mikrocontroller mit 32-Bit RISC-V Architektur.
- 7" IPS-Display (720 × 1280) mit gehärtetem Glaspanel und präzisem 10-Punkt-Touch.
- Eingebaute 5MP Frontkamera (OV5647).
- Wi-Fi 6 und Bluetooth 5 (LE) dank des integrierten ESP32-C6 Moduls.
- Integriertes Audiosystem mit zwei Mikrofonen (Hardware-Echounterdrückung) und Unterstützung für einen externen Lautsprecher.
- Eingebauter Speicher: 32MB PSRAM im Chip integriert und zusätzliche 32MB Nor Flash auf dem Board.
- Umfangreiche Peripherieschnittstellen: USB 2.0 OTG HS, microSD-Kartensteckplatz (TF), MIPI-CSI-Anschlüsse.
- Erweiterte Sicherheitsfunktionen: Secure Boot, Flash-Verschlüsselung, TRNG und kryptografische Hardware-Beschleuniger.

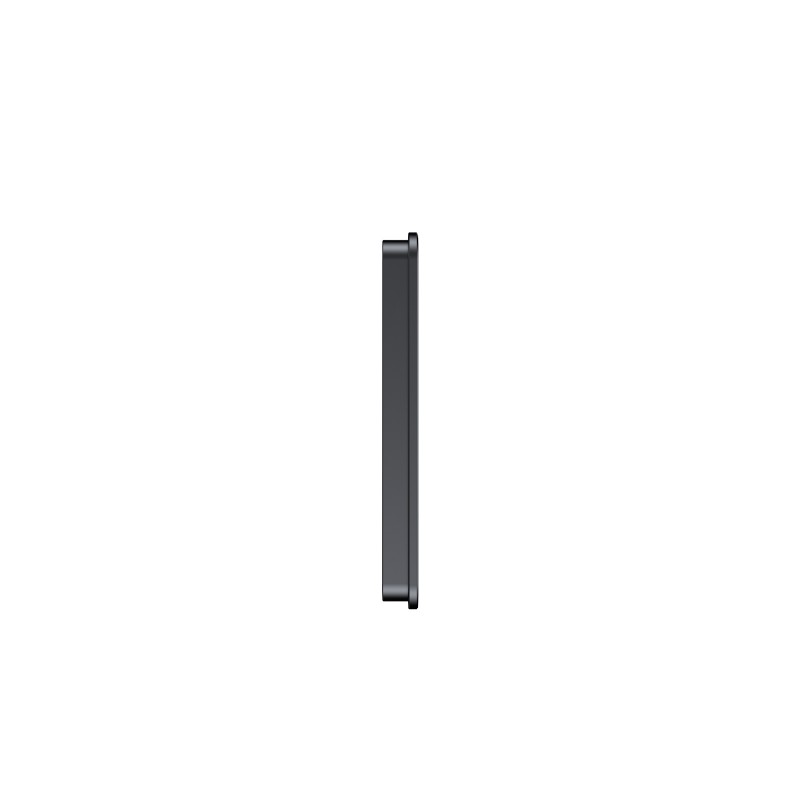

- Robustes Metallgehäuse auf der Rückseite zur besseren Wärmeableitung und Montage.
Integrierte 5MP Frontkamera
Das Modul ist mit einem hochwertigen OV5647 Sensor (1/4 Zoll) mit einem Sichtfeld von 72.9° ausgestattet, der sich im vorderen Teil des Rahmens befindet. Er ermöglicht die Aufnahme von Standbildern mit einer Auflösung von bis zu 2592 × 1944 Pixeln sowie Videoaufnahmen (u.a. 1920 × 1080p @ 30fps). Dies stellt eine hervorragende Basis für Projekte im Bereich Videotürsprechanlagen, Gesichtserkennung oder Überwachung dar.
Umfangreicher Audiopfad und exzellente Kühlung
An Bord befindet sich ein fortschrittlicher ES8311 Audiocodec, der mit einem dedizierten ES7210 Echounterdrückungschip verbunden ist. Zusammen mit dem Dual-Mikrofon-Array garantiert das Board eine hohe Qualität der aufgezeichneten Audiosignale und eine effektive Unterdrückung von Umgebungsgeräuschen. Die gesamte Elektronik ist von einem soliden Vollmetallgehäuse umschlossen, das als großer Kühlkörper fungiert und einen stabilen Betrieb auch bei intensiver Nutzung des P4-Prozessors gewährleistet.
Anordnung der Komponenten auf dem Board
- ESP32-P4 Kern: integrierter ESP32-P4NRW32 und 32MB Nor Flash Speicher
- ESP32-C6-MINI-1U-H8 Modul: SDIO-Schnittstellenprotokoll, das die Kommunikation um Wi-Fi 6 / Bluetooth 5 (LE) erweitert
- MIPI CSI Schnittstelle: 15PIN Anschluss (Raster 1.0mm) zum Anschluss einer MIPI-Kamera (2-Lane)
- 4PIN Lötpads (Raster 2.54mm): zum Hochladen der Software für das ESP32-C6 Modul
- Lautsprecheranschluss: Raster 1.25mm, 2PIN
- Touchpanel-Anschluss
- DSI-Displayanschluss
- ES8311 Audiocodec-Chip: Chip mit geringem Stromverbrauch zur Audiokodierung und -dekodierung
- ES7210 Echounterdrückungschip: Chip mit Echounterdrückungsalgorithmus zur Verbesserung der Tonaufnahmequalität
- TF-Kartensteckplatz (microSD): SDIO-Schnittstellenprotokoll 3.0
- Batterieanschluss (Batt): JST 1.25mm, 2PIN
- Board-to-Board Signalübertragungsschnittstellen: für FPC-Kabel 16PIN (Raster 0.5mm)
- Board-to-Board Stromversorgungs- und Masse-Schnittstellen: für Adapterkabel 4PIN (Raster 1.25mm)
- Eingebaute Mikrofone: Dual-Mikrofon-Array

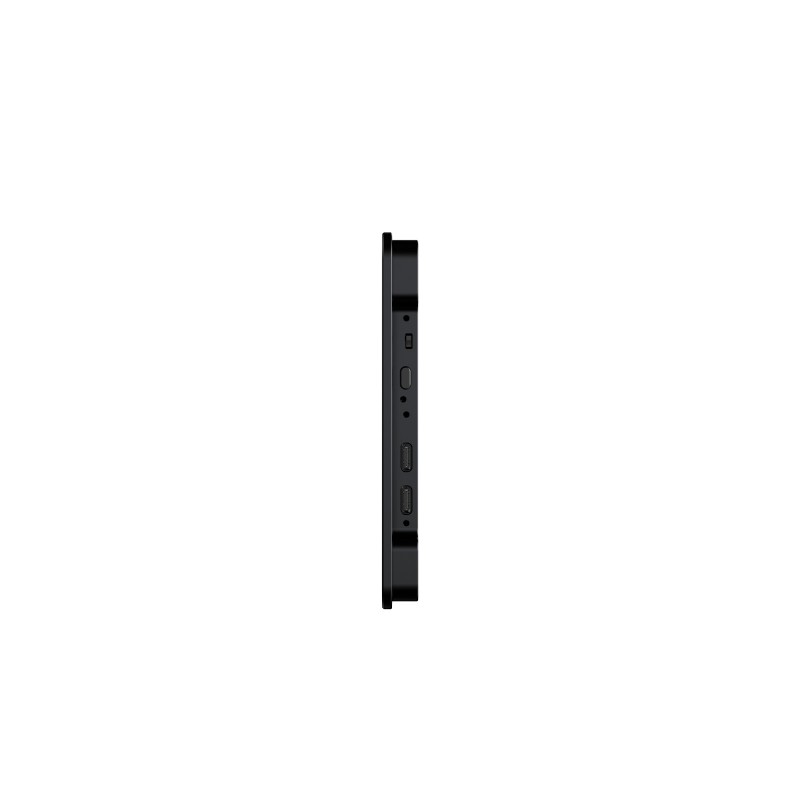

- USB TO UART Port (Typ-C): zur Stromversorgung, Programmierung und zum Debuggen
- USB OTG Port (Typ-C): Unterstützung der USB OTG 2.0 High Speed Schnittstelle
- ON/OFF Netzschalter
- BOOT-Taste: während des Einschaltens oder Zurücksetzens gedrückt halten, um in den Software-Upload-Modus zu gelangen
- RESET-Taste
- Zweifarbige PWR & Charge Anzeige: Anzeige für Stromversorgung und Batterieladung
- 40PIN Anschluss
PIN-Belegung und Abmessungen
Technische Spezifikation
- Bildschirmdiagonale: 7 Zoll (IPS)
- Auflösung: 720 × 1280 Pixel
- Helligkeit: 450 cd/m²
- Betrachtungswinkel: 170°
- Display-Treiber: ILI9881C
- Touch-Treiber: GT9271 (10-Punkt)
- Betriebstemperatur: 0°C ~ 60°C
- Kamerasensor: OV5647 (CMOS 1/4")
- Kameraauflösung: 5MP
- Blende / Brennweite: F2.4 / 3.89 mm
- Sichtfeld (FOV): 72.9°
- Verzerrung: < 1.5%
- Schärfentiefenbereich (DOF): 20 cm ~ ∞
- Videoauflösung: bis zu 1080p @ 30 fps
Lieferumfang
- ESP32-P4-WIFI6-Touch-LCD-7 Modul x1
- Montageset (4 Stück Klammern) x1
- Schraubenset x1
- Stromkabel 2PIN (~80 mm) x1
