Acht-Kanal-Modbus RTU - Stromausgang 0-25mA

Acht-Kanal-Modbus RTU - Stromausgang 0-25mA

Modbus RTU Analogausgang 8CH ist ein analoges Ausgangsmodul, das für industrielle Anwendungen entwickelt wurde und acht gleichzeitige Stromausgänge bietet. Das Gerät unterstützt das Modbus RTU-Protokoll und ist mit fortgeschrittenen Schutzschaltungen ausgestattet, einschließlich Stromisolierung, magnetischer Isolierung, rücksetzbarer Sicherung und TVS (Transil-Diode zur Unterdrückung von Spannungsspitzen), um Zuverlässigkeit und Störfestigkeit zu gewährleisten. Der integrierte Spannungsregler unterstützt eine breite Spannungsversorgung von 7~36V, während eine gleichmäßige Strom- und magnetische Isolierung stabile Spannung und Signalisolierung ohne zusätzliche Stromversorgung gewährleistet. 12-Bit-DA-Wandlung und hochpräzise Widerstände sorgen für genaue Ausgangsdaten.





Spezifikation:

• Kommunikationsschnittstelle: RS485
• Übertragungsrate: 4800 bis 256000, Standard 9600, N, 8, 1
• Protokoll: Standard Modbus RTU
• Stromversorgung: DC 7~36V
• Ausgang: Acht-Kanal-Stromausgang
• Auflösung: 12-Bit, 1μA
• Bereich: 0~20mA
• Ausgangsgenauigkeit: ±0.03mA



Funktionen:

• Unterstützt das Senden von Modbus RTU-Protokollbefehlen über RS485 und das Ausgeben von Daten an den 0~20mA-Sensor.
• Integrierte Strom- und RS485-Signalisolation für eine stabile Isolationsspannung, hohe Zuverlässigkeit und Störfestigkeit.
• Integrierter TVS, rücksetzbare Sicherung und Schutzdiode bieten Schutz vor Spannungsspitzen, transienten Überspannungen, Überlastungen und Spannungstransienten und sind für industrielle Umgebungen mit hohen Anforderungen geeignet.











Unterstützt das Senden von Modbus RTU-Protokollbefehlen über RS485

Industrielle isolierte Schutzklasse:

Hochpräziser Analogausgang:

Anschlussschema:

Breitband-Spannungsversorgung und isolierte RS485-Schnittstelle für einfache Integration und zuverlässigen Betrieb:

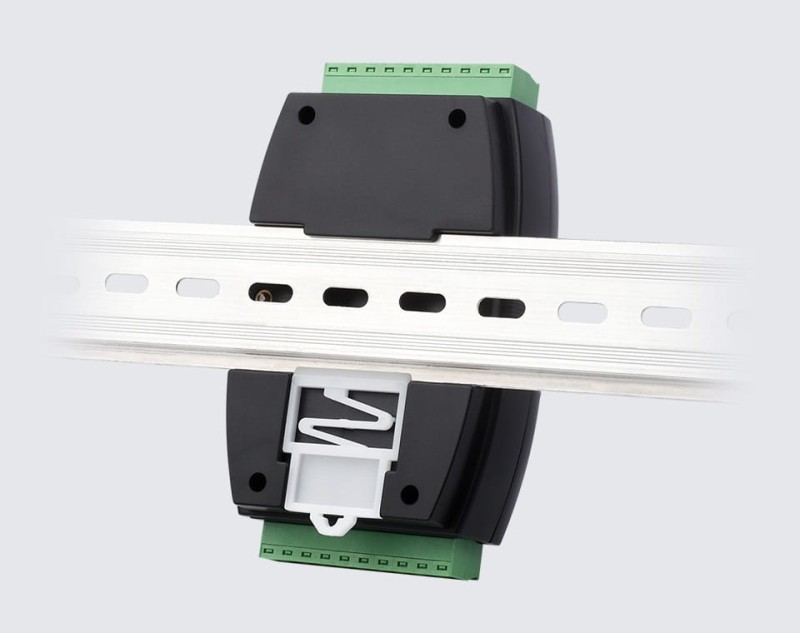

DIN-Schienenmontagefähigkeit:

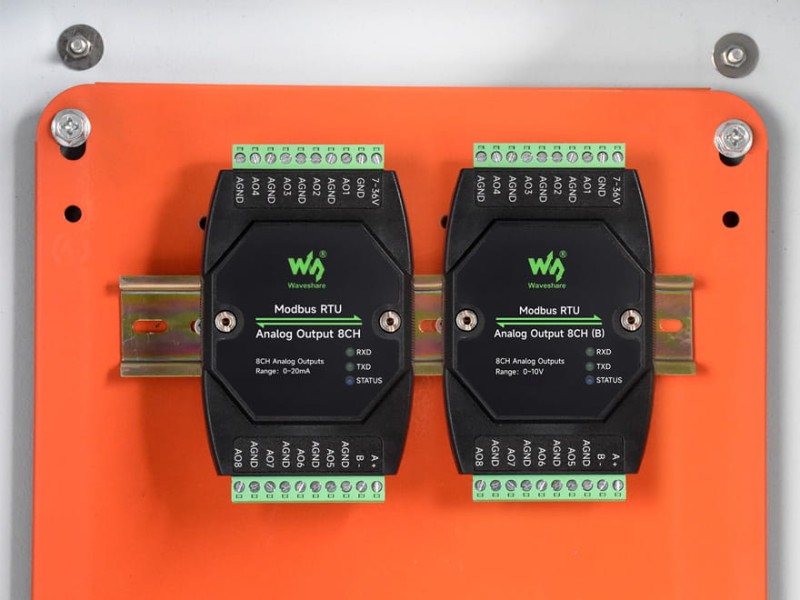

Stapelbarkeit:

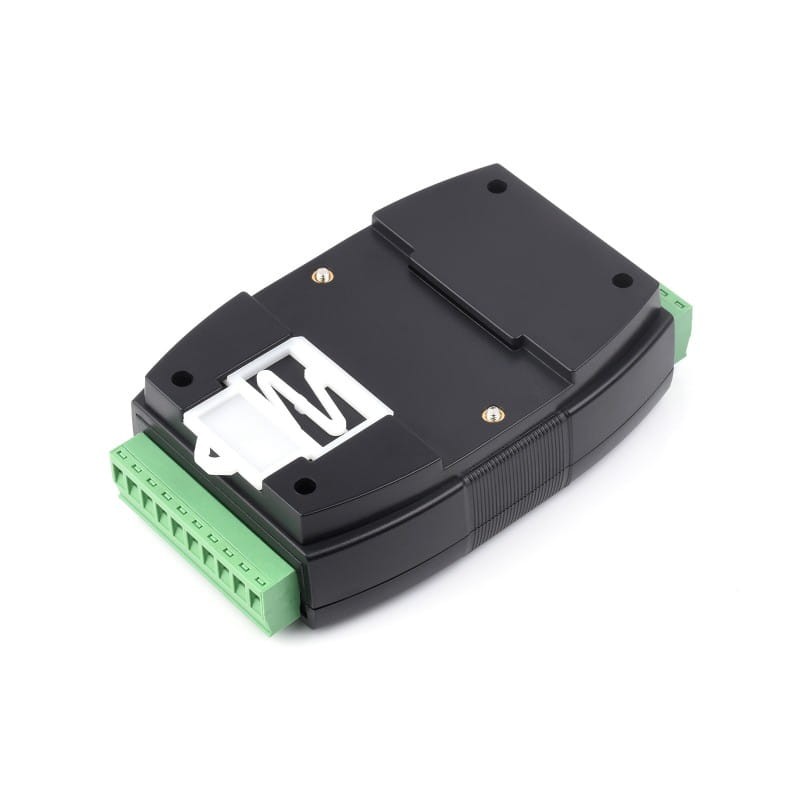

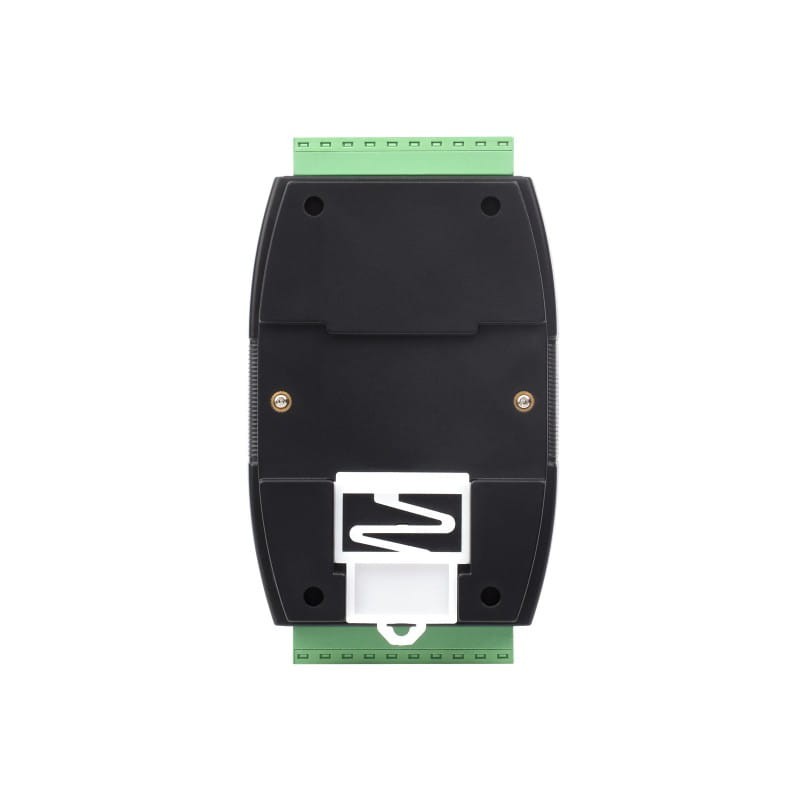

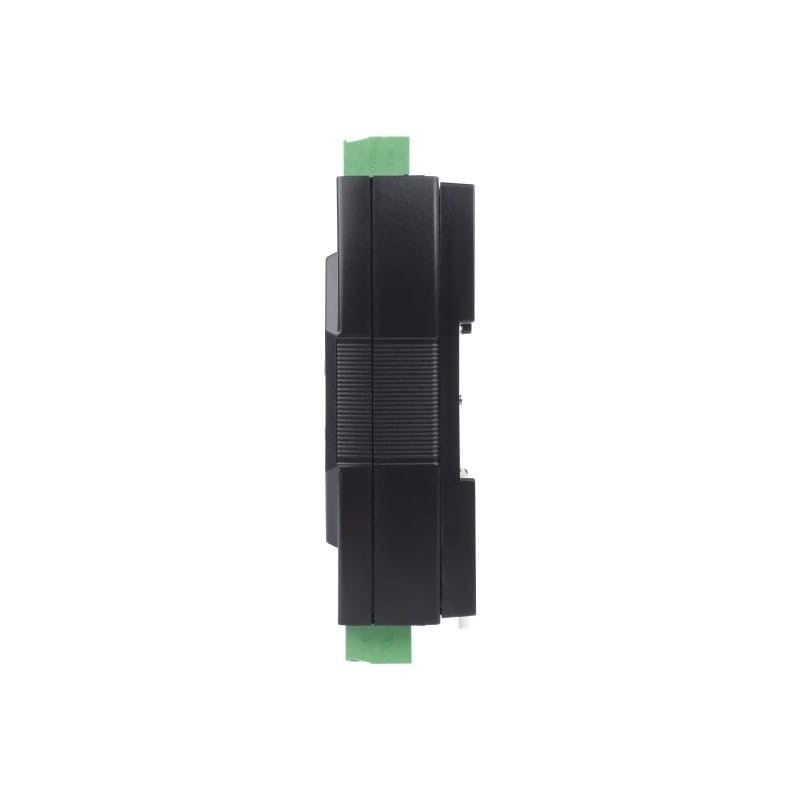

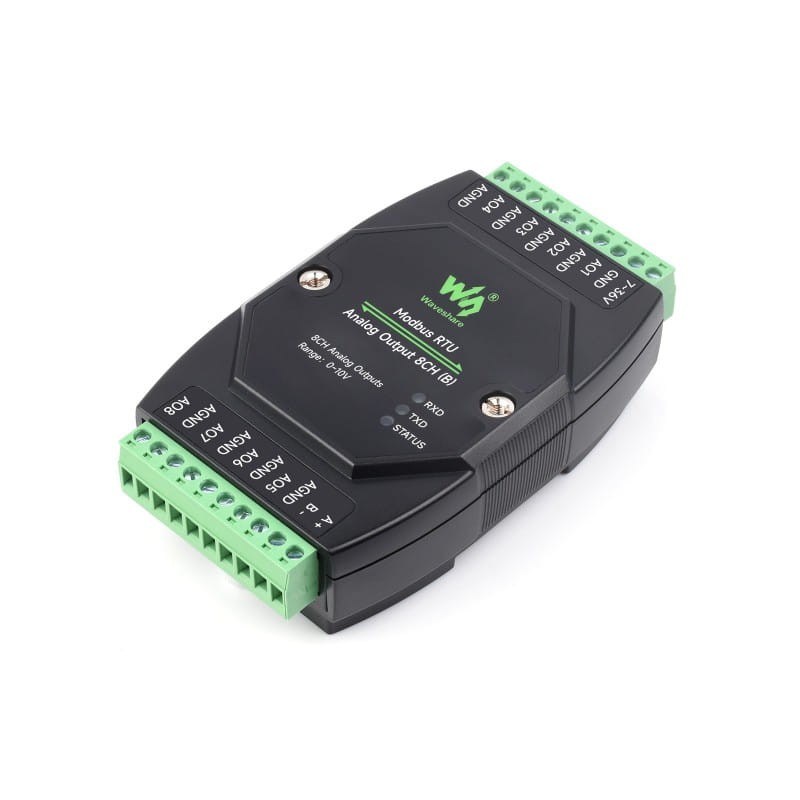

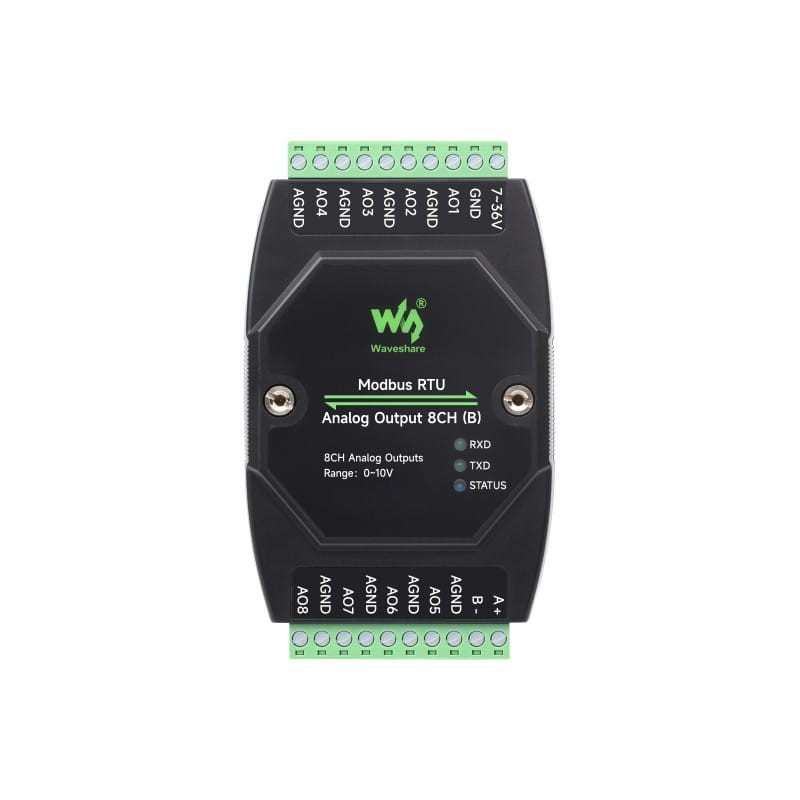

Präsentation:

Abmessungen:

Lieferumfang:

1. Acht-Kanal-Modbus RTU - Stromausgang ×1
2. Stromklemmenadapter ×1
3. Schraubendreher ×1

Wiki: Modbus_RTU_Analog_Output_8CH"

Besuchen Sie unseren Blog für weitere aufregende Lösungen. Folgen Sie uns auch auf Facebook, um über die neuesten Entwicklungen in der Elektronik auf dem Laufenden zu bleiben.

/strong>, a jednolita izolacja zasilania i magnetyczna gwarantuje stabilne napięcie oraz izolację sygnału bez potrzeby dodatkowego zasilania. 12-bitowa konwersja DA i wysokoprecyzyjne rezystory zapewniają dokładne dane wyjściowe.





Specyfikacja:

• Interfejs komunikacyjny: RS485
• Szybkość transmisji: 4800 do 256000, domyślnie 9600, N, 8, 1
• Protokół: Standard Modbus RTU
• Zasilanie: DC 7~36V
• Wyjście: 8-kanałowe wyjście prądowe
• Rozdzielczość: 12-bit, 1μA
• Zakres: 0~20mA
• Dokładność wyjścia: ±0.03mA



Funkcje:

• Obsługa komend protokołu Modbus RTU przez RS485 i wyprowadzanie danych do czujnika 0~20mA.
• Wbudowana izolacja zasilania i sygnału RS485, zapewniająca stabilne napięcie izolacji, wysoką niezawodność i odporność na zakłócenia.
• Zintegrowany TVS, resetowalny bezpiecznik i dioda ochronna, zapewniające ochronę przed przepięciami, przepięciami impulsowymi, przeciążeniem oraz przepięciem, odpowiednie dla środowisk przemysłowych z wysokimi wymaganiami.











Obsługuje wysyłanie poleceń protokołu Modbus RTU poprzez RS485

Izolowana ochrona klasy przemysłowej:

Wyjście analogowe o wysokiej precyzji:

Schemat podłączenia:

Zasilacz szerokonapięciowy i izolowany interfejs RS485 dla łatwej integracji i bezawaryjnej pracy:

Możliwość montażu na szynie DIN:

Możliwość składania w stos:

Prezentacja:

Wymiary:

Zestaw zawiera:

1. Ośmiokanałowy modbus RTU - Wyjście Prądowe ×1
2. Adapter zacisku zasilania ×1
3. Śrubokręt ×1

Wiki: Modbus_RTU_Analog_Output_8CH"
