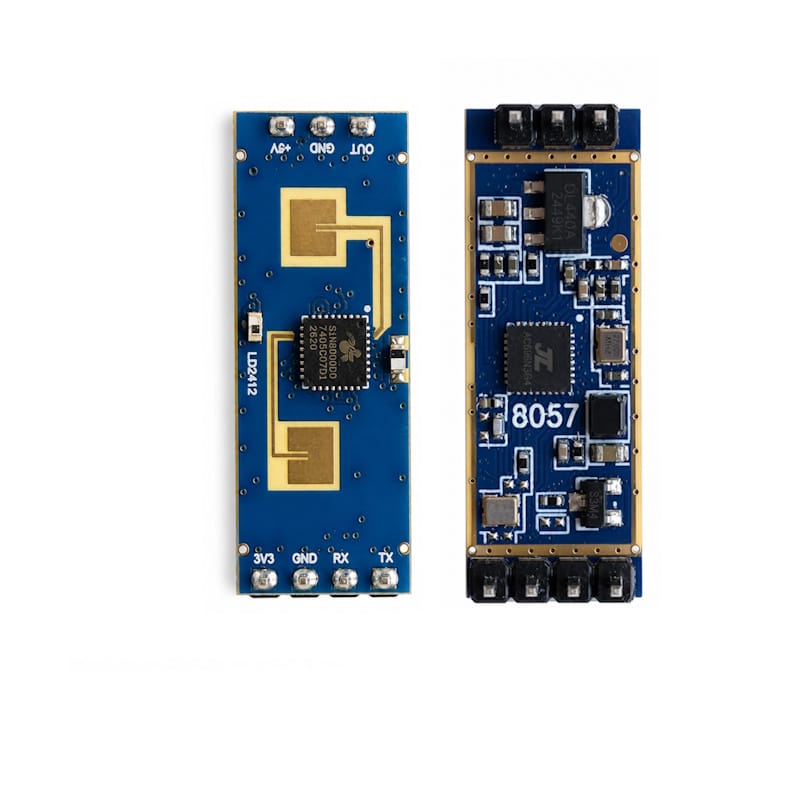

Radar-Sensor für menschliche Präsenz 24GHz FMCW - HLK-LD2412
Das HLK-LD2412 ist ein hochempfindliches Modul zur Erkennung menschlicher Präsenz von Hi-Link, das die Radar-Technologie 24GHz FMCW nutzt. Es ermöglicht die präzise Erfassung von Bewegungen sowie Mikrobewegungen in einer Entfernung von bis zu 9 Metern bei einer Messauflösung von 0,75 m. Dank der Unterstützung von UART- und GPIO-Schnittstellen sowie der Möglichkeit der Stromversorgung mit 5V oder 3.3V ist dieses Modul eine ideale, anschlussfertige Lösung für Smart-Home-Systeme, intelligente Beleuchtung und IoT-Sicherheitsanwendungen.
Hauptmerkmale:
- Radar-Technologie 24GHz FMCW zur präzisen Verfolgung von Bewegungen und statischen Zuständen.
- Maximale Erfassungsreichweite bis zu 9 Metern (mit konfigurierbarer Distanz).
- Großer Erfassungswinkel von bis zu ±75 Grad.
- Konformität mit FCC- und CE-Spektrumsvorschriften.
- Visuelle Tools für Debugging und problemlose Konfiguration.
- Unterstützung von Ausgangsschnittstellen: GPIO (Pegel 3.3V) und UART (Standard-Baudrate 115200).
- Hohe Empfindlichkeit dank intelligentem Algorithmus zur Parameteranpassung.
- Kompakte Größe und Unterstützung für Decken- sowie Wandmontage.
Anwendungsbeispiele
Der Sensor HLK-LD2412 findet breite Anwendung in Bereichen der Automatisierung und des Internets der Dinge (AIoT). Zu den beliebtesten Szenarien gehören:
- Beleuchtungssteuerung: Automatisches Einschalten des Lichts in öffentlichen Gebäuden, Fluren und Wohnungen, sobald eine Person den Bereich betritt.
- Interaktive Bildschirme und Werbung: Aufwecken von Werbepanels aus dem Standby-Modus nur bei Anwesenheit eines Betrachters vor dem Bildschirm, was den Energieverbrauch senkt.
- Gesundheits- und Lebensschutz: Abschalten von UV-Strahlungssystemen oder Industriegeräten, wenn sich ein Mensch in Reichweite des Radars befindet.
- Intelligente Haushaltsgeräte: Automatisches Ausschalten von Fernsehern, Klimaanlagen und anderen Geräten nach längerer Abwesenheit der Bewohner im Raum.
- Alarmsysteme: Erkennung von Eindringlingen, Anwesenheit und Bewegungen in gesicherten Zonen.
Anschlüsse und Konfiguration
Das Modul gibt den Status des erkannten Ziels direkt über den IO-Pin aus (standardmäßig bedeutet ein hoher Pegel die Anwesenheit eines Menschen). Zusätzlich werden über UART u. a. Hilfsdaten zur Entfernung übertragen, was dem Benutzer eine freie Anpassung der Gerätereaktion an die Anwendungsrichtlinien ermöglicht. Für einen korrekten Betrieb muss das Netzteil eine Stromstärke von mehr als 200mA bieten.
Abmessungen des Moduls
Installationsmethoden und Erfassungsbereich
Das Gerät kann optimal für den jeweiligen Raum montiert werden, um den gesamten Zielarbeitsbereich mit dem Signal abzudecken.
Schema der Deckeninstallation:
Technische Spezifikation
- Betriebsfrequenz: 24GHz ~ 24.25GHz (ISM)
- Modulation: FMCW
- Erfassungsreichweite: 0.75 m bis 9 m (einstellbar)
- Erfassungswinkel: ±75°
- Auflösung der Distanzmessung: 0.75 m
- Bandbreite (Sweep bandwidth): 250MHz
- Versorgungsspannung: DC 5V oder DC 3.3V
- Erforderliche Netzteilkapazität: > 200mA
- Durchschnittlicher Stromverbrauch: 90mA
- Schnittstellen: 1x GPIO (Logikpegel 3.3V), 1x UART
- Betriebstemperatur: -40°C bis 85°C
- Abmessungen: 11 mm x 28 mm
Lieferumfang
- Präsenzmelder-Modul HLK-LD2412
