Audio Erweiterungsmodul für Raspberry Pi Pico Stereo Decoder Lautsprecher und Kopfhörer Unterstützung
Pico-Audio ist ein fortschrittliches Audio-Erweiterungsmodul, das speziell für den Raspberry Pi Pico entwickelt wurde. Ausgestattet mit dem energieeffizienten Stereo-Decoder PCM5101A nutzt es den I2S-Bus zur digitalen Signalübertragung.
Hauptmerkmale:
- Standard-Header kompatibel mit der Raspberry Pi Pico Serie (stapelbares Design)
- Integrierte 3,5-mm-Klinkenbuchse zum Anschluss externer Kopfhörer
- Zweikanal-Lautsprecherausgang zur direkten Lautsprechersteuerung
- Unterstützt einen weiten Bereich an Abtastraten: 8 ~ 384000 Hz
- Hochwertige Stereo-Soundausgabe
- Verwendet den 3-Draht-I2S-Bus, was EMI-Interferenzen effektiv reduziert
- Entwicklungsunterstützung verfügbar (Beispiele für Audiowiedergabe, Soundkarten-Unterstützung)
Raspberry Pi Pico Kompatibilität
Das Modul verfügt über Buchsenleisten zum direkten Aufstecken des Raspberry Pi Pico und Stiftleisten zum Stapeln weiterer Module.

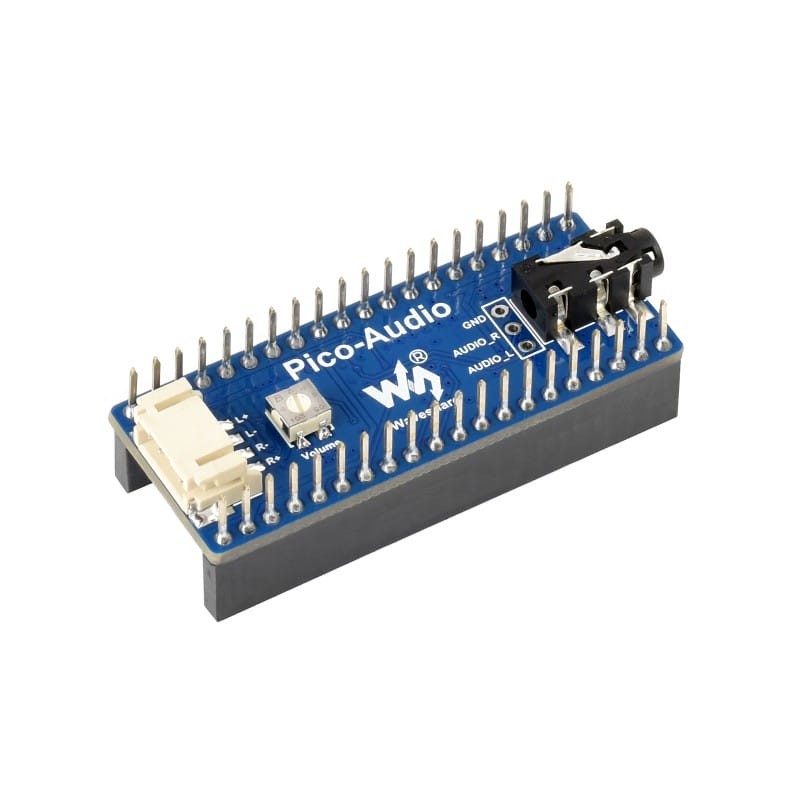

Beschreibung der Board-Komponenten
- Lautsprecheranschluss: 2 Kanäle, 4-Draht
- SMD-Potentiometer: Lautstärkeregelung für den Lautsprecherausgang
- Testpunkte: Audio-Decoder-Ausgänge zur Signalbeobachtung
- 3,5-mm-Klinke: Standard-Kopfhörerausgang
- RT9193-33: 3,3V Linearregler
- PCM5101A: Audio-Decoder, I2S-Bus (3-Draht)
- APA2068: Audio-Leistungsverstärker
- Raspberry Pi Pico Anschluss: Zur Verbindung des Mikrocontrollers, stapelbares Design
Technische Spezifikationen
- Betriebsspannung: 5V
- Logikpegel: 3,3V
- Audio-Decoder: PCM5101A
- Audio-Bus: I2S
- DAC SNR: 106 dB
- Lautsprecher-Ausgangsleistung: 2,6W pro Kanal (4Ω BTL)
- Abtastraten-Unterstützung: 8~384000 Hz
Pinbelegung (Pinout)
Abmessungen
Inhalt des Sets
- Pico-Audio x1
- Lautsprecher 8Ω 5W x1
Hinweis: Der Raspberry Pi Pico ist nicht im Set enthalten.
