Audio Driver HAT Soundkarte für RDK X3
Fortschrittliches Audio-HAT, das speziell für Entwicklungsboards der RDK X3-Serie entwickelt wurde. Es verwendet leistungsstarke Kodierungschips ES7210 und Dekodierungschips ES8156, die eine hohe Qualität bei der Audioaufnahme und -wiedergabe gewährleisten. Dank des integrierten Arrays aus vier MEMS-Mikrofonen und einer Standard-Kopfhörerbuchse 3.5 mm ist es die ideale Lösung für Projekte, die Sprachanalyse, Audiosignalverarbeitung und bidirektionale Kommunikation erfordern.
Hauptmerkmale:
- Vollständig kompatibel mit dem 40-Pin GPIO-Anschluss des RDK X3-Boards.
- Leistungsstarker 4-Kanal Audio-Kodierungschip ES7210 (Kommunikation über I2S-Schnittstelle).
- Stereo-Audio-Dekodierungschip ES8156, der für ein sauberes und klares Ausgangssignal sorgt.
- Integriertes Array aus 4 hochwertigen MEMS-Siliziummikrofonen (Unterstützung für 4-Kanal-Aufnahme).
- Eingebauter Standard-Klinkenanschluss 3.5 mm für die Musikwiedergabe.
- Unterstützung für Hardware-Audioeffekte wie Stereo oder 3D-Raumklang.
Kompatibilität und Anwendung
Das HAT erweitert die Audiofunktionen des RDK X3-Boards. Es ermöglicht sowohl eine hochwertige Umgebungsüberwachung (dank des Arrays aus 4 Mikrofonen) als auch die Wiedergabe von Sprachnachrichten oder Multimedia. Zur Auswahl der passenden Version der RDK X3-Plattform (V1.2 / V2.1 oder MD-Version) dient ein auf dem Board integrierter DIP-Schalter.
Anordnung der Komponenten auf dem Board
- Audio-Kodierungschip ES7210: leistungsstarker Analog-Digital-Wandler (ADC).
- Audio-Dekodierungschip ES8156: Digital-Analog-Wandler (DAC) zur Unterstützung des Audioausgangs.
- MEMS-Mikrofone (x4): vier hochwertige Siliziummikrofone, die ein Array zur Schallaufnahme bilden.
- DIP-Schalter: dient zur Auswahl der Hardware-Kompatibilität (unterstützt RDK X3 V1.2 / V2.1 sowie die MD-Version).
- Klinkenanschluss 3.5 mm: Standard-Audioausgang.
- 40-PIN GPIO-Anschluss: für eine problemlose Montage auf der RDK X3-Plattform.
PIN-Belegung und Abmessungen
Technische Spezifikation
- Kodierungschip (ADC): ES7210
- Dekodierungschip (DAC): ES8156
- Steuerschnittstelle: I2C
- Audio-Übertragungsschnittstelle: I2S
- Signal-Rausch-Verhältnis (SNR ADC): 102 dB
- Signal-Rausch-Verhältnis (SNR DAC): 110 dB
- Versorgungsspannung: 3.3V
- Gesamtabmessungen: 65 × 56 mm
Inhalt des Sets
- Audio Driver HAT-Modul für RDK X3 x1

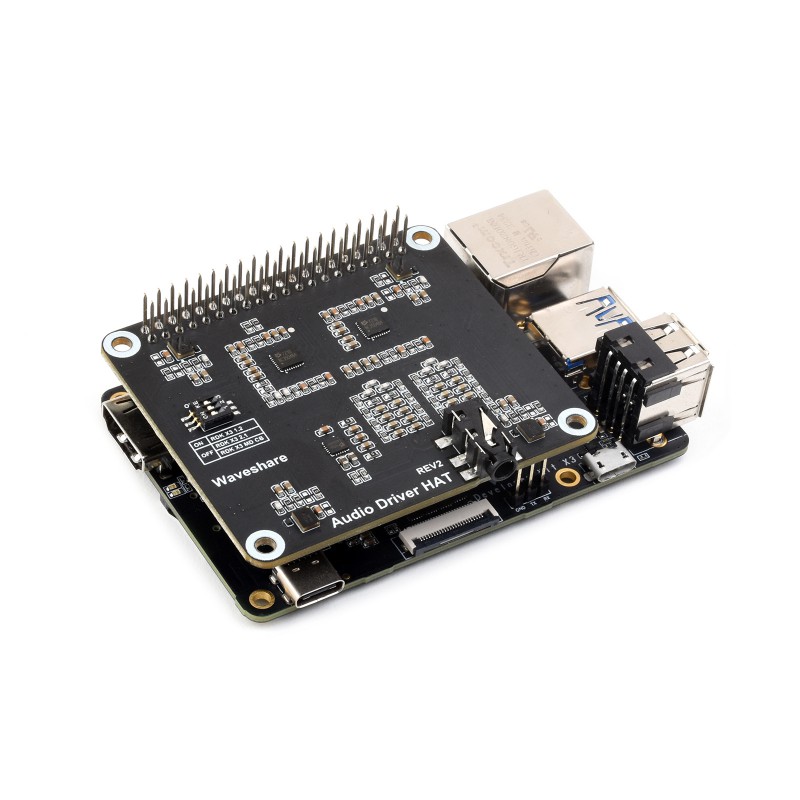

Hinweis: Das RDK X3-Board, Gehäuse und zusätzliches Zubehör, die auf den Beispielbildern gezeigt werden, sind nicht im Set enthalten.
