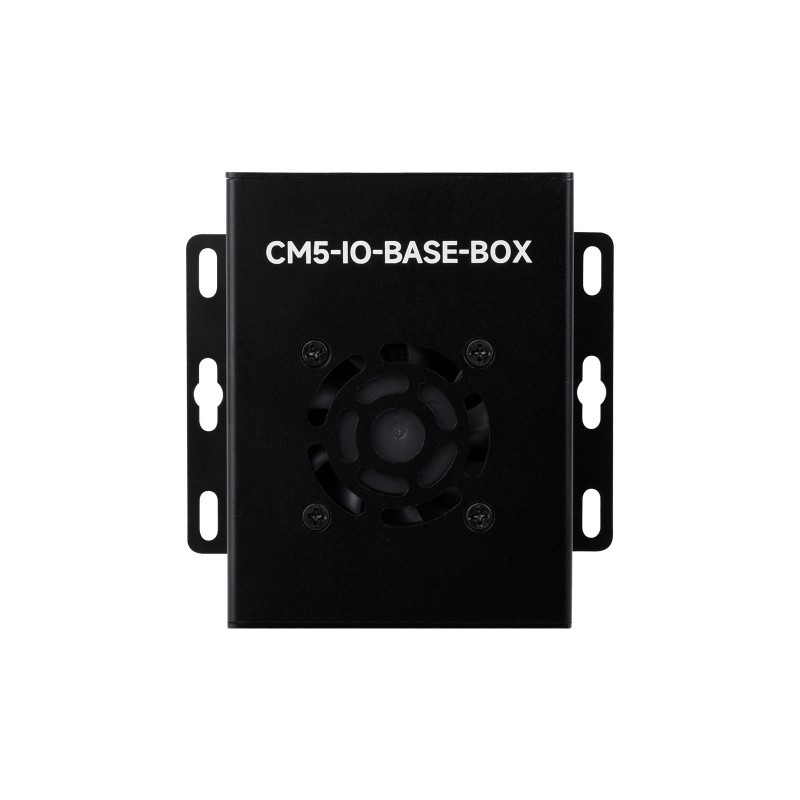

CM5-IO-BASE-BOX-B – Basisplatine für Raspberry Pi CM5 mit Gehäuse und Netzteil
Eine miniaturisierte, leistungsstarke Basisplatine, die für Raspberry Pi Compute Module 5-Module entwickelt wurde. Sie ermöglicht den Aufbau eines kompakten Minicomputers mit HDMI-Ausgang, schnellem Ethernet, M.2-Unterstützung, mehreren USB-Anschlüssen und zusätzlichen Sicherheitsfunktionen.
Hauptmerkmale
- CM5-Sockel – kompatibel mit allen Versionen des Compute Module 5 (Lite und eMMC)
- RJ45-Netzwerkanschluss – Gigabit-Ethernet
- M.2 M Key-Anschluss – für Module der Größe 2230 / 2242
- Haupt-GPIO-Anschluss – 40-polig, kompatibel mit Raspberry Pi
- USB-Anschlüsse: 2× USB 3.2 Gen1 Typ-A, 2× USB 2.0 (FFC 6PIN-Anschluss, 1mm)
- 2× MIPI-Schnittstelle (4-Lane, FFC 22PIN-Anschluss)
- 2× HDMI-Ausgang (einer über FFC) – unterstützt duales 4K
- TF-Kartensteckplatz – für die Compute Module 5 Lite-Version (ohne eMMC)
- Lüfteranschluss – 5V, 4PIN JST-SH mit PWM-Unterstützung
- Onboard-EEPROM und Verschlüsselungschip – für sichere symmetrische Authentifizierung
- Stromversorgung: DC 5V / 5A
- Gehäuseabmessungen: 90 × 68mm
Onboard-EEPROM und Verschlüsselungschip
Erweiterbar um zusätzliche HDMI- und USB-Anschlüsse (Adapter nicht im Lieferumfang enthalten)
USB- und HDMI-Adapter für CM5-IO-BASE – FFC
Platinenbeschreibung
- CM5-Sockel
geeignet für alle Varianten des Compute Module 5 - 40PIN GPIO-Header
zum Anschluss verschiedener HAT / HAT+-Module - Stromversorgung / Programmierung
5V / 5A Stromversorgung, wird für das eMMC-Flashen verwendet - Verschlüsselungschip (ATSHA204)
Unterstützt schnelle und sichere symmetrische Authentifizierung - PSW-Einschalttaste
Langes Drücken – erzwungenes Herunterfahren, kurzes Drücken – sanftes Ein-/Ausschalten - STAT-Status-LED
Zweifarbige Status-LED - BOOT-Taste
Vor dem Einschalten drücken und nach dem Einschalten loslassen, um in den Programmiermodus zu gelangen - Duale MIPI-Schnittstellen
zum Anschluss von DSI-Displays und CSI-Kameras - HDMI0-Anschluss
HDMI0-Anschluss, unterstützt 4K-Ausgabe - USB 3.2 Gen1-Anschlüsse
2x schnelle USB 3.2 Gen1-Anschlüsse, unterstützen synchronen 5Gbps-Betrieb - Gigabit-Ethernet-RJ45-Anschluss
Unterstützt 10M / 100M / 1000M-Netzwerke
- 4PIN JST-SH PWM-Lüfteranschluss
zum Anschluss eines Kühlgebläses, 5V Stromversorgung - TF-Kartensteckplatz
zum Anschluss einer TF-Karte mit Systemabbild (nur Lite-Variante) - IO-VREF-Auswahl
CM5 IO-Logikpegel: 3,3V (Standard) oder 1,8V - Andere Funktionspins
Hardware-Deaktivierung für WIFI / BT oder Schreibschutz - HDMI1-FFC-Anschluss
HDMI1-Anschluss, unterstützt 4K-Ausgabe, kann über einen Adapter angeschlossen werden - USB 2.0-FFC-Anschluss
kann über einen Adapter angeschlossen werden - RTC-Batteriehalter
Unterstützt CR / ML1220-Knopfzellen - M.2-M-KEY-Anschluss
Unterstützt 2230/2242 NVMe-SSDs und das Booten von Raspberry Pi 5 von SSD - I2C-Bus-Auswahl
Umschalten zwischen I2C0 und I2C1 (Standard) für den Verschlüsselungschip und EEPROM - CAT24C32
EEPROM-Chip
Abmessungen
Lieferumfang
- CM5-IO-BASE-B x1
- Metallgehäuse (oben und unten) x1
- Gummi-Stecker für Antennenanschluss x1
- EVA-Schaumstoffpolster x1
- CM5-FAN-4010-5V x1
- Halterung für Schienenmontage x1
- Schraubensatz x1
- Schraubendreher x1
- 27-W-Netzteil x1
Wiki: https://www.waveshare.com/cm5-io-base-b.htm?sku=30703
