DSI-Touch-Display 5" 720x1280 IPS Waveshare 5-DSI-TOUCH-B
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Touch-Display 5" DSI 720×1280 IPS - Optical Bonding, gehärtetes Glas

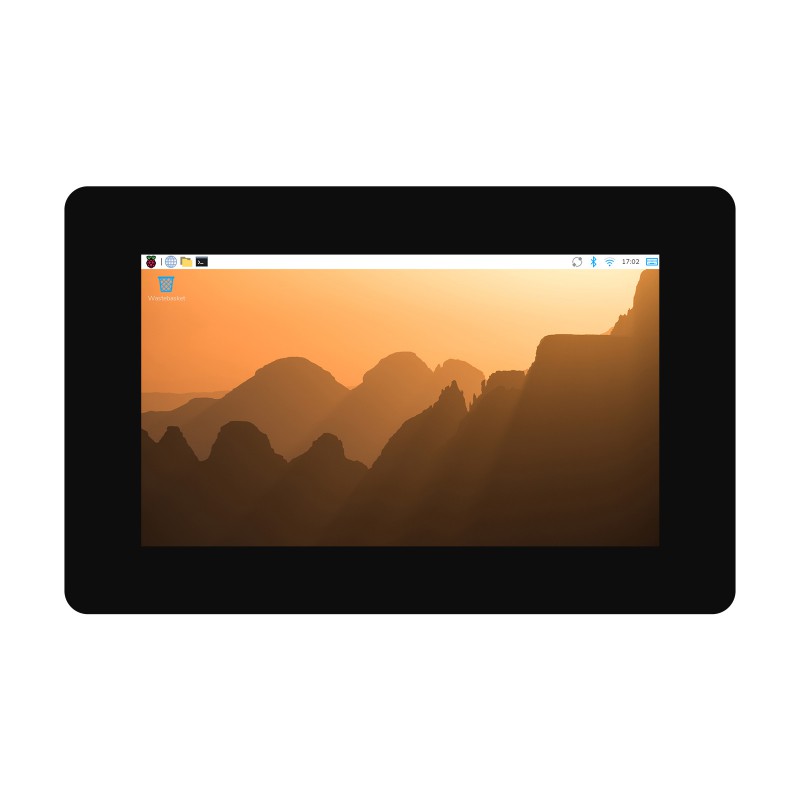

Hochwertiges 5-Zoll-IPS-Display mit einer Auflösung von 720×1280 und DSI-Schnittstelle, das sich durch Voll-Laminierung (Optical Bonding) und gehärtetes Glas der Stärke 6H auszeichnet. Das Gerät bietet eine 5-Punkt-kapazitive Berührungserkennung, eine softwareseitige Helligkeitsregelung sowie eine schlanke Konstruktion mit einer Dicke von nur 8 mm. Es arbeitet ideal mit Plattformen wie Raspberry Pi, ESP32-P4 und RK35xx-Chipsätzen zusammen.
Hauptmerkmale:
- IPS-Bildschirm mit einer Hardware-Auflösung von 720×1280 und einem Betrachtungswinkel von 178°.
- 5-Punkt-kapazitive Berührungserkennung, geschützt durch gehärtetes Glas mit einer Härte von 6H.
- Optical-Bonding-Technologie für besseren Kontrast und Bildklarheit.
- DSI-Schnittstelle mit einer Bildwiederholfrequenz von bis zu 60Hz.
- Display-Steuerchip HX8394 und Touch-Controller GT911.

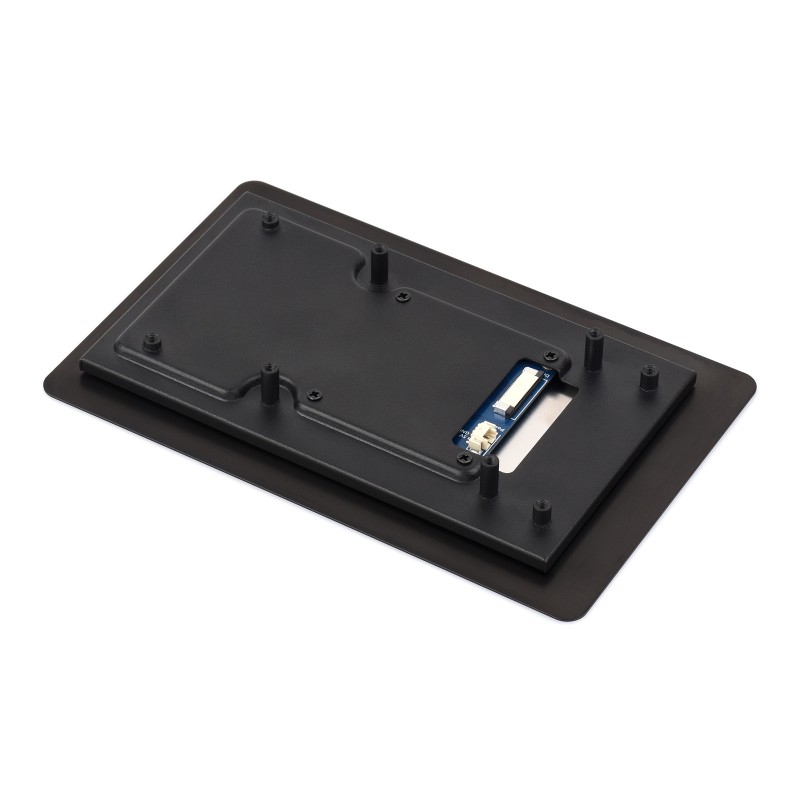

- Aluminium-Rückgehäuse für passive Kühlung und Langlebigkeit.

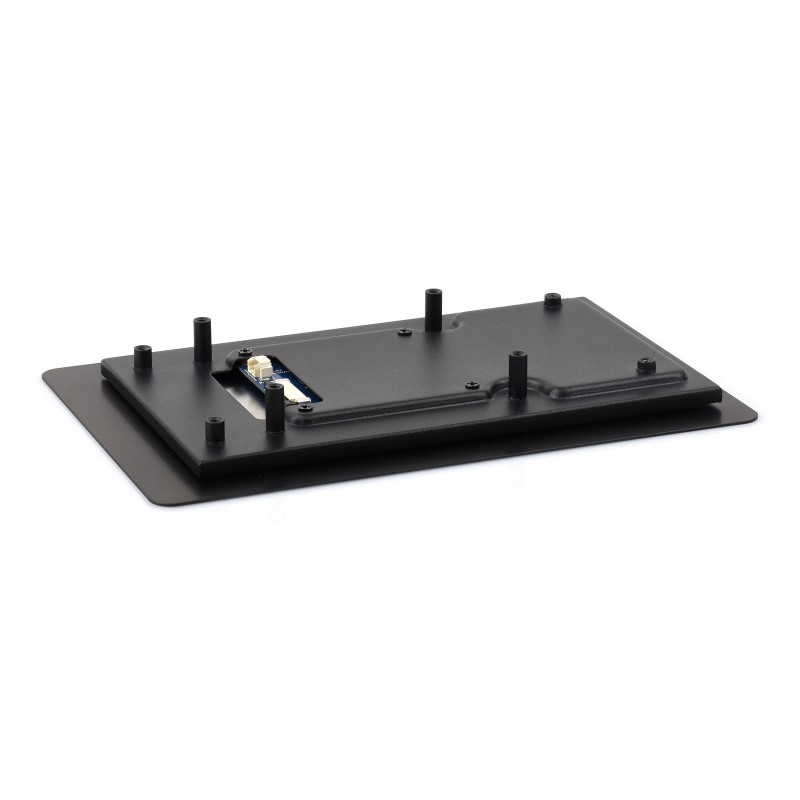

- Besonders schlanke Konstruktion – die Gesamtdicke des Moduls beträgt nur 8 mm.
- Möglichkeit zur softwareseitigen Steuerung der Hintergrundbeleuchtungshelligkeit.
Wichtiger Hinweis: Die Inbetriebnahme des Displays mit einem Raspberry Pi Minicomputer erfordert Änderungen in der Datei config.txt. Eine detaillierte Konfigurationsanleitung finden Sie auf der Wiki-Seite des Herstellers.
Breite Systemkompatibilität
Das Modul wurde für die Zusammenarbeit mit den gängigsten Entwicklungsplattformen konzipiert:
- Raspberry Pi: Unterstützung für Raspberry Pi OS, 5-Punkt-Berührungserkennung.
- ESP32-P4: Unterstützung für LVGL-Grafikprogramme.
- RK3506 / RK3576: Unterstützung für Buildroot, Debian, Ubuntu und Android Systeme.
Anschlussbeispiele
Beim Raspberry Pi 5 muss ein FFC-Kabel verwendet und das LCD über die GPIO-Pins 5V mit Strom versorgt werden. Für Raspberry Pi 4B und das ESP32-P4-Module-DEV-KIT erfolgt der Anschluss über dedizierte DSI-Flachbandkabel und die Stromversorgung über den GPIO-Bereich.
Technische Spezifikation
- Bildschirmdiagonale: 5 Zoll
- Auflösung: 720 × 1280 px
- Matrixtyp: IPS
- LCD-Controller: HX8394
- Touch-Controller: GT911
- Schnittstelle: DSI (MIPI)
- Dicke: 8 mm
- Glashärte: 6H
- Kühlung: Passiv (Aluminium)
- Bildwiederholrate: 60Hz

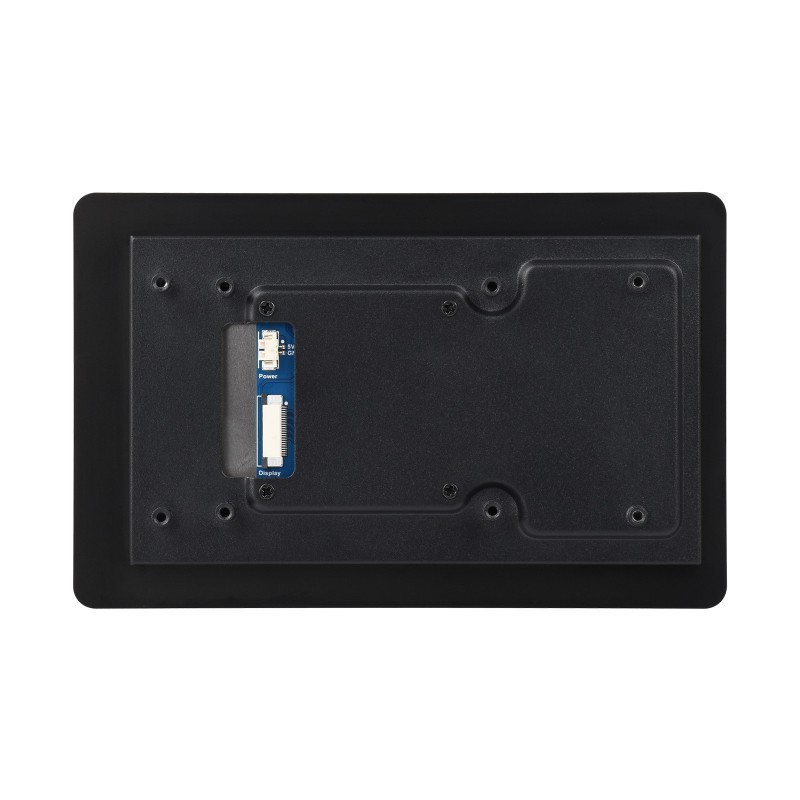

Display-Schnittstelle
Außenabmessungen
Lieferumfang
- Display 5-DSI-TOUCH-B
- Kabel MIPI-DSI-Cable 12cm
- Kabel MX 1.25 2PIN zu 2.54 3PIN
- Kabel FFC 22PIN ~200mm
- Kabel FFC 22PIN ~100mm
- Kabel MX1.25 2PIN zu MX1.25 4PIN ~150mm
- Set mit Montageabstandshaltern
