ESP32-P4-ETH Entwicklungsboard
Das ESP32-P4-ETH ist ein fortschrittliches Multimedia-Entwicklungsboard, das auf dem ESP32-P4-Chip mit einem Dual-Core RISC-V-Prozessor basiert. Das Modul bietet umfangreiche HMI-Schnittstellen, darunter MIPI-CSI, MIPI-DSI, USB 2.0 OTG sowie einen Ethernet-Anschluss, und stellt eine hervorragende Plattform für Projekte im Bereich Verschlüsselung, Edge-Computing und moderne IoT-Geräte dar.
Hauptmerkmale:
- Leistungsstarker MCU-Chip mit einem Dual-Core- und einem Single-Core 32-Bit RISC-V-Prozessor.
- Integrierte 32 MB PSRAM im Chip und zusätzliche 32 MB Nor-Flash-Speicher auf dem Board.
- Fortschrittliche Hardware-Bildverarbeitung: Unterstützung für JPEG-Codecs, PPA, ISP sowie einen H.264 Hardware-Video-Encoder.
- Umfangreiche Kommunikationsperipherie: MIPI-CSI-Anschluss, MIPI-DSI, USB 2.0 OTG, 100M RJ45 Ethernet-Port, TF-Kartenleser (SDIO 3.0), eingebautes Mikrofon sowie Lautsprecheranschluss.
- Herausgeführte GPIO-Anschlüsse (2x20-Pin), die bis zu 27 freie, programmierbare Ein-/Ausgangspins bieten (kompatibel u. a. mit ausgewählten Raspberry Pi Pico-Erweiterungsboards).
- Umfangreiche Sicherheitsfunktionen: Secure Boot, Flash-Verschlüsselung, kryptografische Beschleuniger, TRNG-Generator sowie Mechanismen zur Berechtigungstrennung.
Zwei Methoden zur Stromversorgung des Systems
Das Board wurde mit Blick auf Flexibilität entwickelt. Die Standardmethode zur Stromversorgung und zum Hochladen von Software ist der USB-Typ-C-Anschluss. Zusätzlich verfügt das Board über dedizierte Anschlüsse für ein Power-over-Ethernet-Modul (PoE).
Wichtig: Die präsentierte Version des Boards enthält kein eingebautes PoE-Stromversorgungsmodul. Die Stromversorgung über das Ethernet-Netzwerk (Power over Ethernet) ist nur nach dem Kauf eines optionalen PoE-Erweiterungsboards möglich.

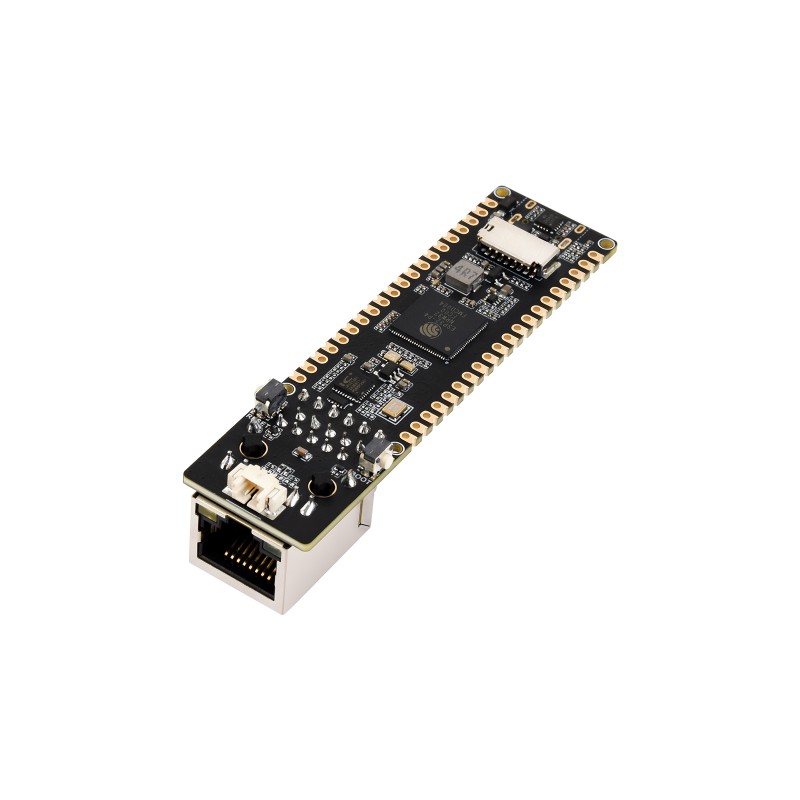

Anordnung der Komponenten auf dem Board
- ESP32-P4NRW32 Chip - ESP32-P4-Chip ausgestattet mit 32 MB PSRAM.
- 100M RJ45 Ethernet-Port - zuverlässige kabelgebundene Kommunikation.
- Nor-Flash-Speicher - integrierte 32 MB.
- MIPI-DSI-Displayschnittstelle - 2-Lane, zum Anschluss kompatibler DSI-Bildschirme.
- MIPI-CSI-Kameraschnittstelle - 2-Lane, vorgesehen u. a. für OV5647-Kameras.
- USB-Typ-C-Anschluss - zur Stromversorgung und zum Hochladen von Code.
- Eingebautes Mikrofon - zur Erleichterung direkter Sprachinteraktionen.
- Lautsprecheranschluss - MX1.25 2P, dediziert für 8Ω 2W Lautsprecher.
- 4PIN USB-Anschluss - Herausführung der USB OTG 2.0 High Speed-Schnittstelle.
- Pins für das PoE-Modul - Buchsen zum Einlöten eines optionalen Stromversorgungsmoduls.
- BOOT-Taste - Drücken und Halten während des Starts versetzt das System in den Programmiermodus.
- RST-Taste - dient zum Hardware-Reset des Systems.
- Betriebsanzeige - Signalisierungs-LED.
- TF-Speicherkartensteckplatz - Anschluss gemäß SDIO 3.0-Protokollstandard.

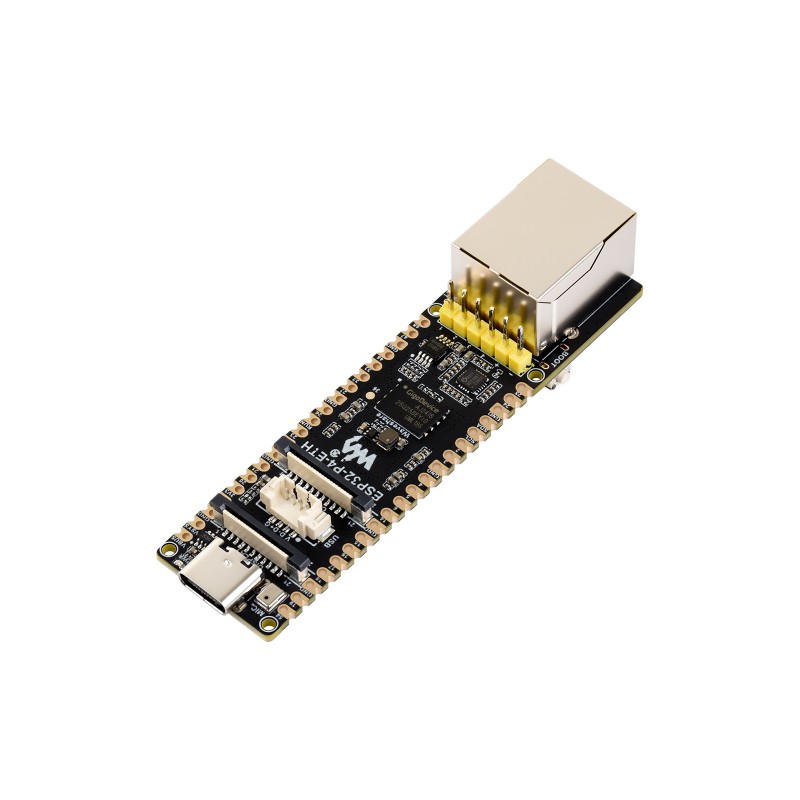

Pinbelegung (Pinout) und Abmessungen
Lieferumfang
- ESP32-P4-ETH Entwicklungsboard x1
- Goldpin-Leiste 20PIN x2
