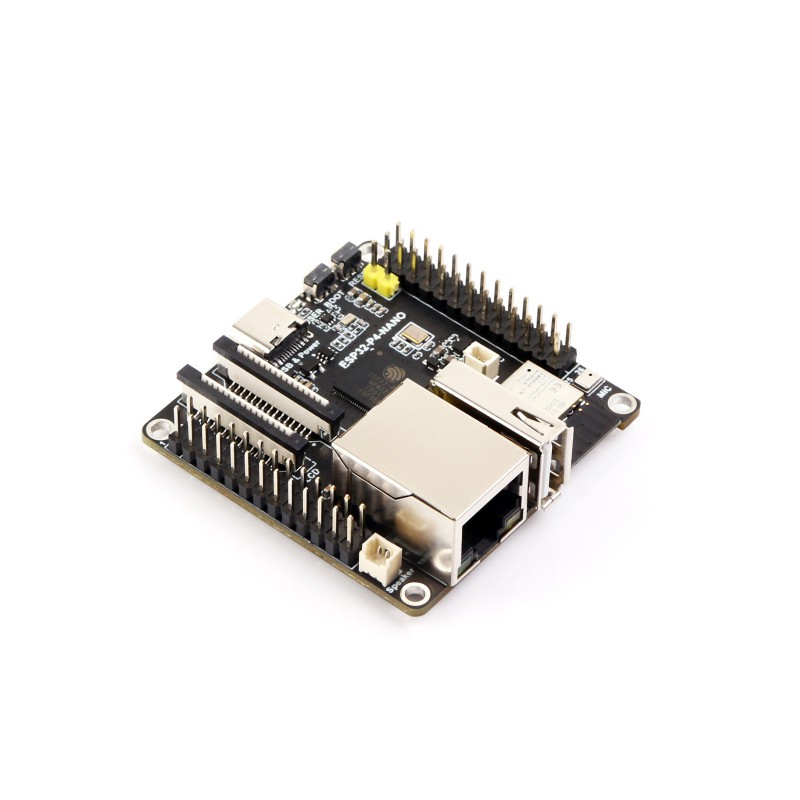

ESP32-P4-NANO – Entwicklungsboard mit ESP32-P4 (RISC-V), Wi-Fi 6 und Bluetooth 5
Ein Entwicklungsboard basierend auf dem ESP32-P4-Chip mit RISC-V-Prozessoren. Es ist mit reichhaltigen Mensch-Maschine-Schnittstellen wie MIPI-CSI (mit integriertem ISP-Bildsignalprozessor) und MIPI-DSI ausgestattet. Das Board unterstützt eine breite Palette gängiger Peripheriegeräte, darunter SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART und TWAI. Zusätzlich bietet es Unterstützung für USB OTG 2.0 HS, Ethernet und SDIO Host 3.0.
Hauptmerkmale:
- Leistungsstarker Mikrocontroller mit RISC-V-Prozessoren
- Speicher: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
- Unterstützt Wi-Fi 6 und Bluetooth 5/BLE über das ESP32-C6-MINI-1 Modul
- 32MB PSRAM (im Gehäuse) und 16MB Nor Flash (onboard)
- Erweiterte Bild- und Tonverarbeitungsfähigkeiten: JPEG-Codec, PPA-Beschleuniger, ISP-Prozessor, H264-Encoder
- Reichhaltige Schnittstellen: MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, TF-Kartensteckplatz (SDIO 3.0), Mikrofon-, Lautsprecher- und RTC-Batterieanschlüsse
- 28 programmierbare GPIO-Pins herausgeführt
- Sicherheitsfunktionen: Secure Boot, Flash-Verschlüsselung, kryptografische Beschleuniger, TRNG und Hardware-Zugriffsschutz
Beschreibung der Platinenkomponenten
- ESP32-P4NRW32
ESP32-P4-Chip mit integrierten 32MB PSRAM - ESP32-C6-MINI-1
Erweiterungsmodul für Wi-Fi 6 und Bluetooth 5, Kommunikation über SDIO - Display-Anschluss
MIPI 2-lane - Kamera-Anschluss
MIPI 2-lane - USB-Typ-C-Anschluss
Für Stromversorgung, Programmierung und Debugging - USER-LED
Betriebsanzeige-LED - BOOT-Taste
Beim Einschalten oder Zurücksetzen drücken, um in den Download-Modus zu gelangen - RESET-Taste
- PoE / Externer Stromanschluss
Zum Anschluss einer 5V-Stromversorgung oder eines PoE-Moduls - RTC-Batterieanschluss
Zum Anschluss einer wiederaufladbaren RTC-Batterie (unterstützt nur wiederaufladbare Batterien) - Integriertes Mikrofon
- PoE-Modul-Anschluss
- USB-A-Anschluss
USB OTG 2.0 High-Speed-Anschluss - RJ45 100M Ethernet-Anschluss
- Lautsprecheranschluss
MX1.25 2P-Anschluss, unterstützt 8Ω 2W Lautsprecher - GPIO-Anschluss
- TF-Kartensteckplatz
SDIO 3.0-Schnittstelle
Pinbelegung
Abmessungen
Technische Spezifikation:
- MCU: ESP32-P4
- Prozessoren: RISC-V Dual-Core (HP) + Single-Core (LP)
- Flash-Speicher: 16MB Nor Flash
- PSRAM-Speicher: 32MB (im Gehäuse)
- SRAM: 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
- Drahtlose Konnektivität: Wi-Fi 6, Bluetooth 5, BLE (über ESP32-C6-Modul)
- Kabelgebundene Konnektivität: 100M Ethernet
- Schnittstellen: MIPI-CSI, MIPI-DSI, USB OTG 2.0 HS, SDIO 3.0, SPI, I2S, I2C, PWM, RMT, ADC, UART, TWAI
- GPIO: 28 programmierbare Pins
- Multimedia-Verarbeitung: JPEG-Codec, PPA, ISP, H.264-Encoder
- Audio: Integriertes Mikrofon, Lautsprecheranschluss
- Sicherheit: Secure Boot, Flash-Verschlüsselung, kryptografische Beschleuniger, TRNG, Hardware-Zugriffsschutz
- Stromversorgung: USB-C (5V), externer Anschluss (5V), PoE
- RTC: Integrierte Echtzeituhr mit Batterieanschluss
- Anschlüsse: USB-C, USB-A, RJ45, TF-Kartensteckplatz, MIPI-Anschlüsse, Lautsprecheranschluss, RTC-Batterieanschluss, GPIO-Anschlüsse
Lieferumfang
- ESP32-P4-NANO ×1
- 8Ω 2W Lautsprecher ×1
Wiki: https://www.waveshare.com/wiki/ESP32-P4-NANO
