ESP32-P4-WIFI6-Touch-LCD-4.3 - RISC-V-Entwicklungsboard, Wi-Fi 6, Bluetooth 5
Leistungsstarke Entwicklungsplattform basierend auf dem ESP32-P4-Chip mit Dual-Core-RISC-V-Prozessor und einem 4.3" IPS-Touchscreen mit einer Auflösung von 480x800. Dank des ESP32-C6-Coprozessors bietet es moderne Wi-Fi 6- und Bluetooth 5-Konnektivität und unterstützt fortschrittliche MIPI-CSI- und MIPI-DSI-Multimedia-Schnittstellen, ideal für HMI-Systeme und Edge-AI-Verarbeitung.
Hauptmerkmale:
- ESP32-P4-Mikrocontroller mit 32-Bit-RISC-V-Prozessoren (Dual-Core + Single-Core).
- ESP32-C6-Coprozessor für Wi-Fi 6- und Bluetooth 5 (LE)-Konnektivität.

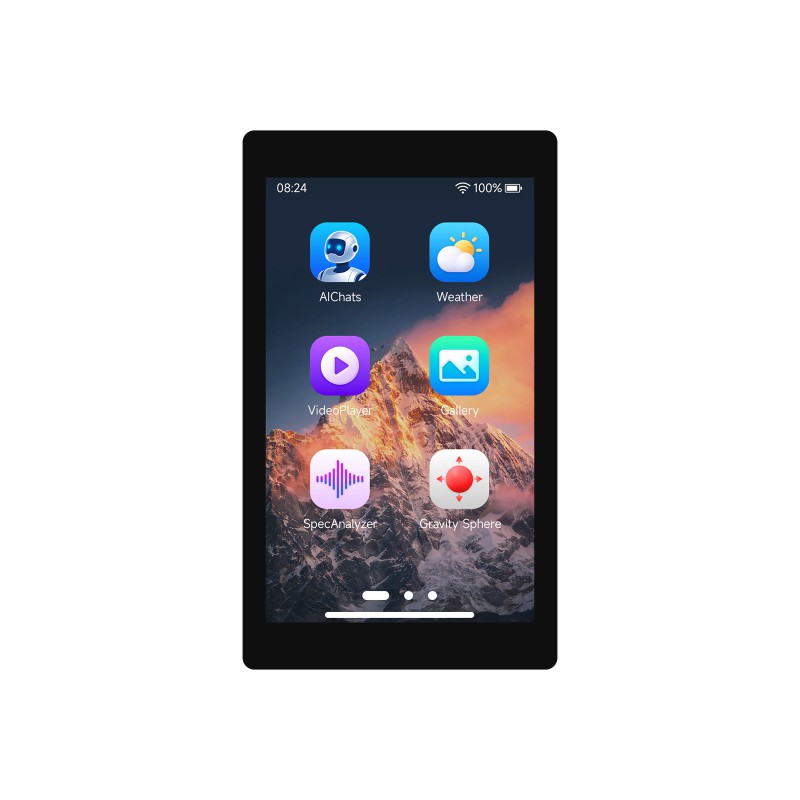

- 4.3" IPS-Bildschirm mit einer Helligkeit von 500 cd/m² und einer Auflösung von 480x800 mit 5-Punkt-Touch.
- Speicher: 32MB Nor Flash und 32MB PSRAM im Chipgehäuse integriert.
- Hardware-Multimedia-Unterstützung: JPEG-Codec, ISP, H.264-Encoder und Grafikbeschleuniger.
- MIPI-CSI-Kameraschnittstelle mit Unterstützung für OV5647-Module.
- Fortschrittliches Audio: ES8311-Codec, ES7210-Echounterdrückungschip und zwei Mikrofone.
- 40-PIN-GPIO-Anschluss, kompatibel mit ausgewählten Raspberry Pi HAT-Erweiterungen.
- Schnelle USB OTG 2.0 High-Speed-Konnektivität über Typ-C-Anschluss.
- TF-Kartensteckplatz (SDIO 3.0) und Unterstützung für Lithium-Akkus 3.7V mit Ladefunktion.
Multimedia-Verarbeitung und Sicherheit
Der ESP32-P4-Chip wurde für Anwendungen entwickelt, die eine hohe Grafikleistung und Datensicherheit erfordern. Er verfügt über ein dediziertes Schlüsselverwaltungsmodul und Peripheriegeräte für digitale Signaturen, was in Kombination mit dem H.264-Encoder und ISP die Erstellung sicherer Videoterminals und Bedienfelder ermöglicht.
Erweiterte Audiofunktionen
Das Board verfügt über einen integrierten ES8311-Audio-Codec und einen ES7210-Echounterdrückungschip, die in Kombination mit einem Array aus zwei Mikrofonen eine präzise Spracherfassung ermöglichen. Dies ist eine ideale Lösung für den Aufbau von Sprachsteuerungssystemen und VoIP-Kommunikatoren.

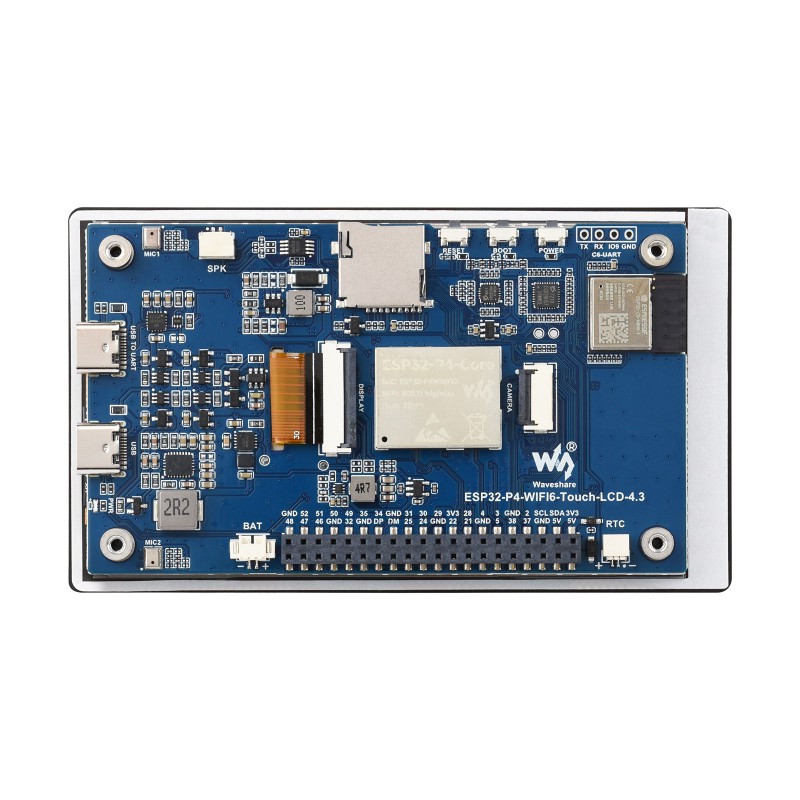

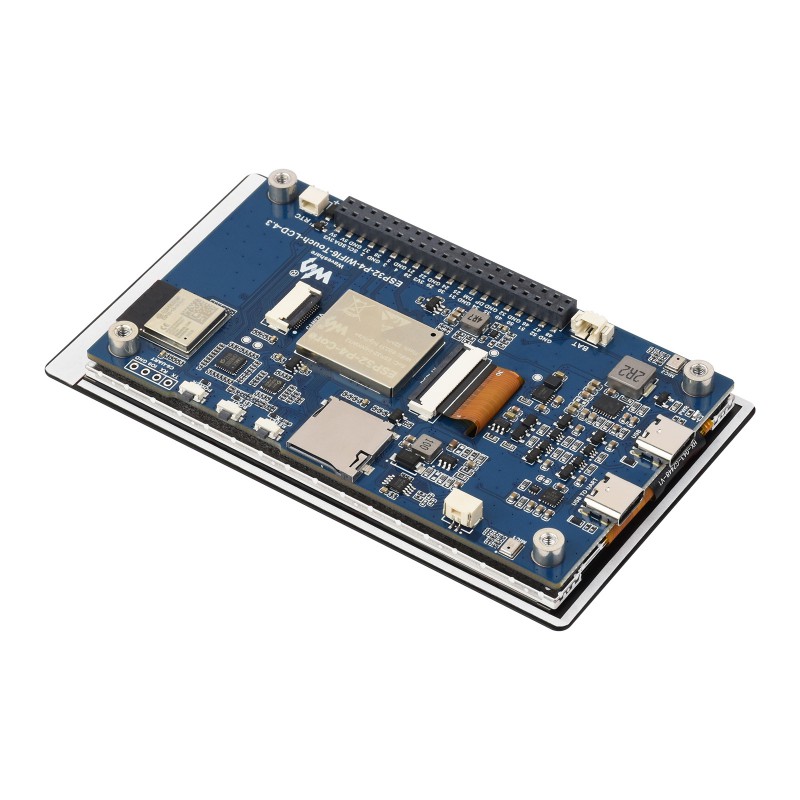

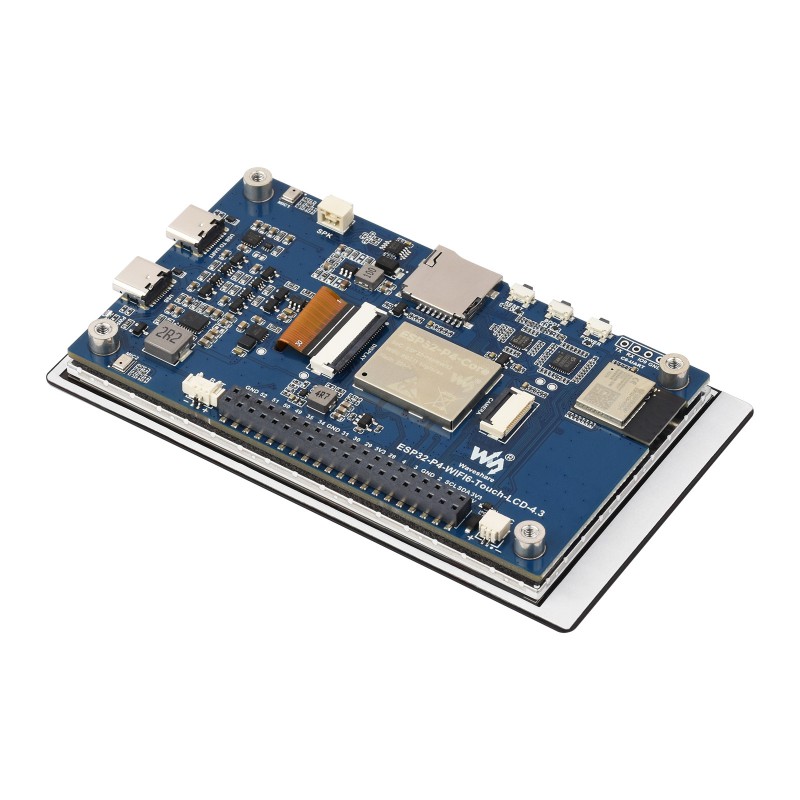

Anordnung der Komponenten auf dem Board
- ESP32-P4-Core: ESP32-P4NRW32-Chip + 32MB Nor Flash
- ESP32-C6-MINI-1-Modul: Wi-Fi 6 / Bluetooth 5
- ES7210: Echounterdrückungschip
- ES8311: Audio-Codec mit niedrigem Stromverbrauch
- MIPI-CSI-Schnittstelle: Kameraanschluss (15-PIN)
- ESP32-C6 UART-Pads: Modulprogrammierung
- RTC-Batterieanschluss: Uhrenpufferung
- POWER-Taste: System ein-/ausschalten
- BOOT / RESET-Taste
- TF-Kartensteckplatz: SDIO 3.0-Schnittstelle
- MIPI-DSI-Schnittstelle: Displayanschluss
- Lautsprecheranschluss: Unterstützung für 8Ω 2W-Lautsprecher
- USB TO UART Typ-C: Programmierung und Debugging
- USB OTG Typ-C: High-Speed-Port 2.0
- Onboard-Mikrofone: Zwei-Mikrofon-System
- PWR-LED-Anzeige: Stromversorgungsstatus
- Lithium-Akku-Anschluss: MX1.25 2-PIN (3.7V)
- 40-PIN-Erweiterungsleiste: Kompatibel mit RPi HAT
Technische Spezifikation
- Bildschirm: 4.3" IPS (480x800)
- Helligkeit: 500 cd/m² (Kontrast 1000:1)
- Betrachtungswinkel: 160°
- Prozessor: RISC-V Dual-Core (HP) + Single-Core (LP)
- Konnektivität: Wi-Fi 6, Bluetooth 5 (LE)
- Speicher: 32MB Flash / 32MB PSRAM
- Schnittstellen: MIPI-DSI, MIPI-CSI, USB OTG, UART
- Audio: ES8311-Codec + ES7210 AEC
- LCD-Treiber: ST7701 (Touch: GT911)
- Stromversorgung: USB-C / Li-Po-Akku
Lieferumfang
- Zentraleinheit ESP32-P4-WIFI6-Touch-LCD-4.3 x1
- Lautsprecher GH1.25 2-PIN 8Ω 2W (50mm) x1
Hinweis: Die Kamera OV5647 ist nicht im Lieferumfang enthalten und muss separat erworben werden.
