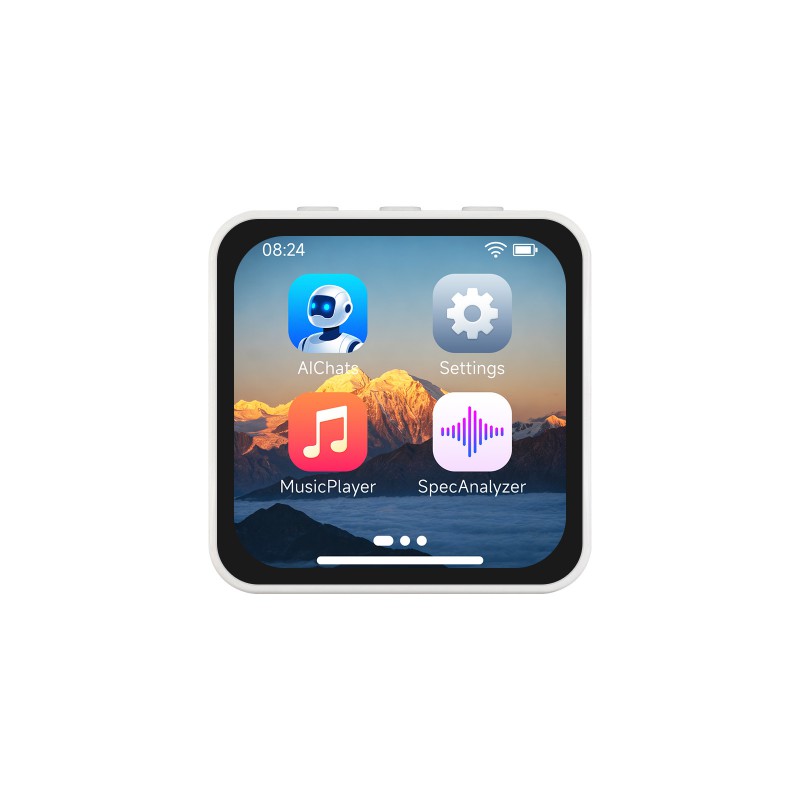

ESP32-S3 Entwicklungsboard mit AMOLED-Display 2.16 Zoll
ESP32-S3-Touch-AMOLED-2.16 ist ein vielseitiges und hochintegriertes Entwicklungsboard, das mit einem kapazitiven Touchscreen ausgestattet ist AMOLED. Es basiert auf einem leistungsstarken Dual-Core-Prozessor ESP32-S3 mit Wi-Fi- und Bluetooth 5-Konnektivität. Dank des integrierten Energiemanagement-Chips, des 6-Achsen-IMU-Sensors, des dualen Mikrofons und der Unterstützung für Akkubetrieb ist dieses Modul eine hervorragende Plattform für die schnelle Entwicklung von HMI-Schnittstellen und fortschrittlichen IoT-Geräten.
Hauptmerkmale
- Leistungsstarker Dual-Core-Prozessor ESP32-S3R8 Xtensa 32-Bit LX7 mit einer Taktfrequenz von bis zu 240 MHz.
- Integrierte drahtlose Konnektivität Wi-Fi 2.4 GHz (802.11 b/g/n) sowie Bluetooth 5 (LE).
- Großer Speicher: 512 KB SRAM, 384 KB ROM, 8 MB integrierter PSRAM und 16 MB externer Flash-Speicher.
- Kapazitiver Touchscreen AMOLED 2,16 Zoll (Auflösung 480 x 480 px, 16,7 Mio. Farben).
- Integrierter 6-Achsen-IMU-Sensor QMI8658 (Beschleunigungsmesser und Gyroskop) zur Verfolgung von Bewegungen und Gesten.
- Duales Mikrofonsystem mit Rauschunterdrückung und Echounterdrückungsschaltung zur Erleichterung der Spracherkennung.
- Energiemanagement-Chip AXP2101 unterstützt das Laden und Entladen von Li-Po-Akkus 3,7V (Anschluss MX1.25).
- Anschluss USB-C für bequeme Programmierung, Stromversorgung und Log-Ausgabe.

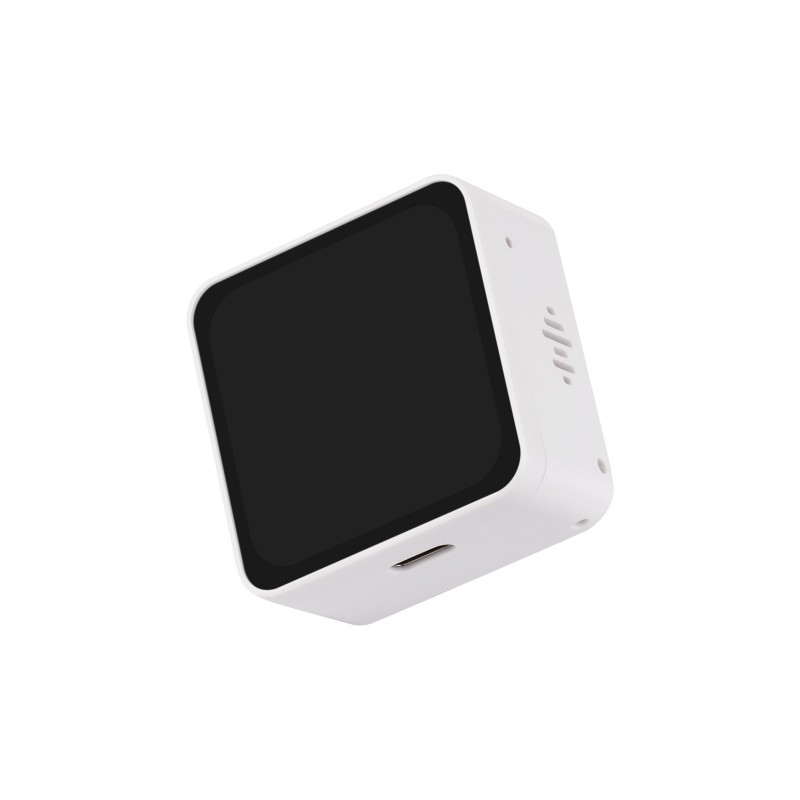

Kompakte Größe, enorme Möglichkeiten
Das Board eignet sich hervorragend für die Entwicklung intelligenter Smart-Home-Geräte, die eine Benutzerinteraktion (HMI) erfordern. Das Modul bietet die Möglichkeit, einen externen Akku anzuschließen, wodurch es als vollständig unabhängiges mobiles Gerät betrieben werden kann.
AMOLED-Display der neuen Generation
Die verwendete AMOLED-Technologie bietet einen deutlichen Vorteil gegenüber Standard-LCD-Bildschirmen. Das Panel zeichnet sich durch eine präzise Steuerung der Hintergrundbeleuchtung aus, was zu einer exzellenten Detailwiedergabe, einem sehr hohen Kontrast und weiten Betrachtungswinkeln führt. Der CO5300-Treiber und der CST9220-Touch-Chip arbeiten über QSPI- und I2C-Busse, was wertvolle IO-Pins des Mikrocontrollers spart.
Display-Spezifikation
- Panel-Typ: AMOLED
- Diagonale: 2,16 Zoll
- Auflösung: 480 x 480 Pixel
- Farbtiefe: 16,7 Mio. Farben
- Helligkeit: 600 cd/m²
- Kontrast: 100 000:1
- Steuerschnittstelle: QSPI (Treiber CO5300)
- Touch-Typ: Kapazitiv (Chip CST9220)
Anordnung der Komponenten auf dem Board
- ESP32-S3R8: Wi-Fi / Bluetooth SoC-Chip.
- Speicher: 16 MB NOR Flash.
- AXP2101: Fortschrittlicher Energiemanagement-Chip.
- Antenne: Integriert (Wi-Fi 2.4GHz und BLE 5).
- USB-C: Anschluss für Stromversorgung, Programmierung und Logs.
- Anschluss MX1.25: Zum Anschluss eines Li-Po-Akkus 3,7V.
- IPEX-Anschluss 1: Externe Antenne (erfordert Hardware-Modifikation).
- TF-Kartenslot: Unterstützung für microSD-Speicherkarten.
- Zwei Mikrofone: Mit Echounterdrückungsschaltung.
- Taste GPIO 18: Programmierbare Benutzertaste.
- PWR-Taste: Stromversorgungssteuerung und benutzerdefinierte Funktionen.
- BOOT-Taste: Einstieg in den Flash-Modus.
- QMI8658: 6-Achsen-IMU-Sensor.
- Display-Anschluss: Anschluss des 2,16-Zoll-Panels.

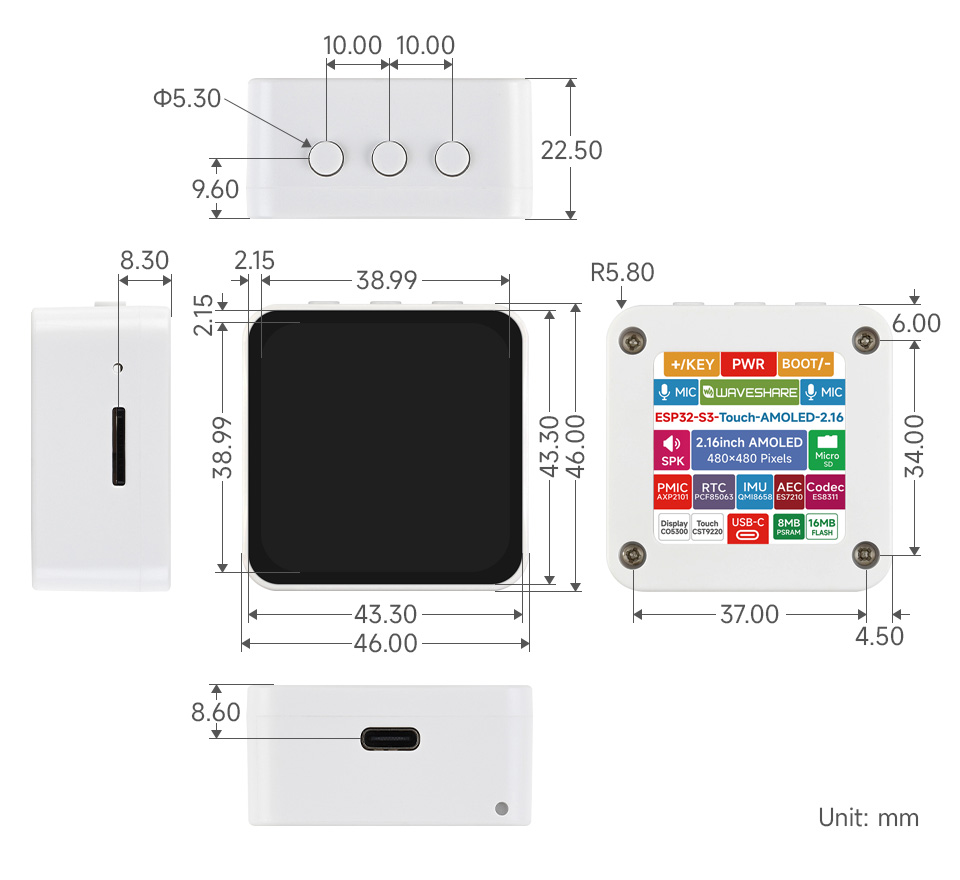

Abmessungen des Moduls
Lieferumfang
- Hauptplatine ESP32-S3-Touch-AMOLED-2.16 - 1 Stk.
- Schützende Isolierunterlage aus Polycarbonat (PC) - 1 Stk.
