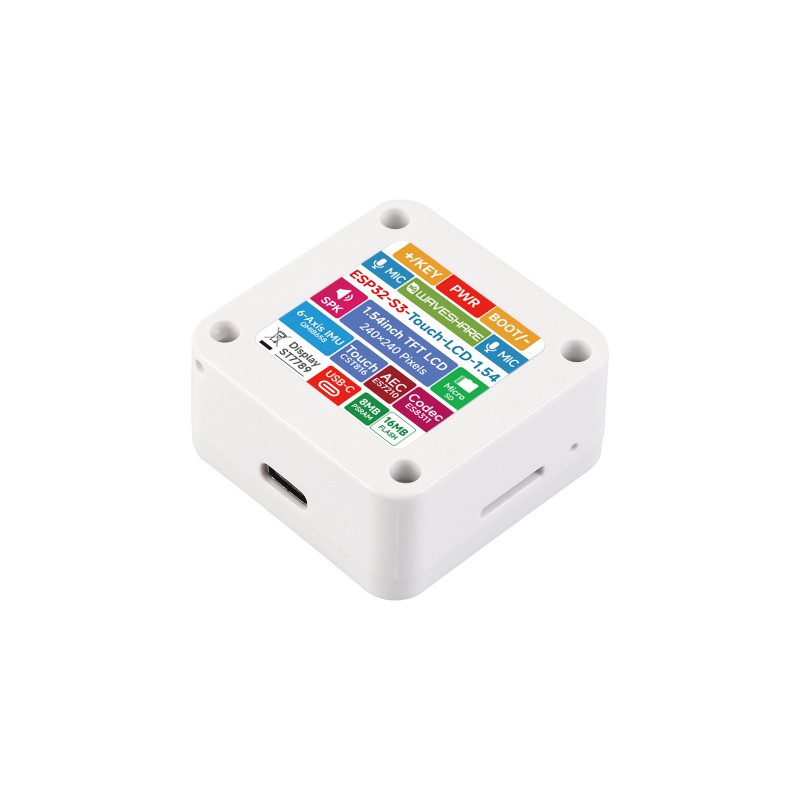

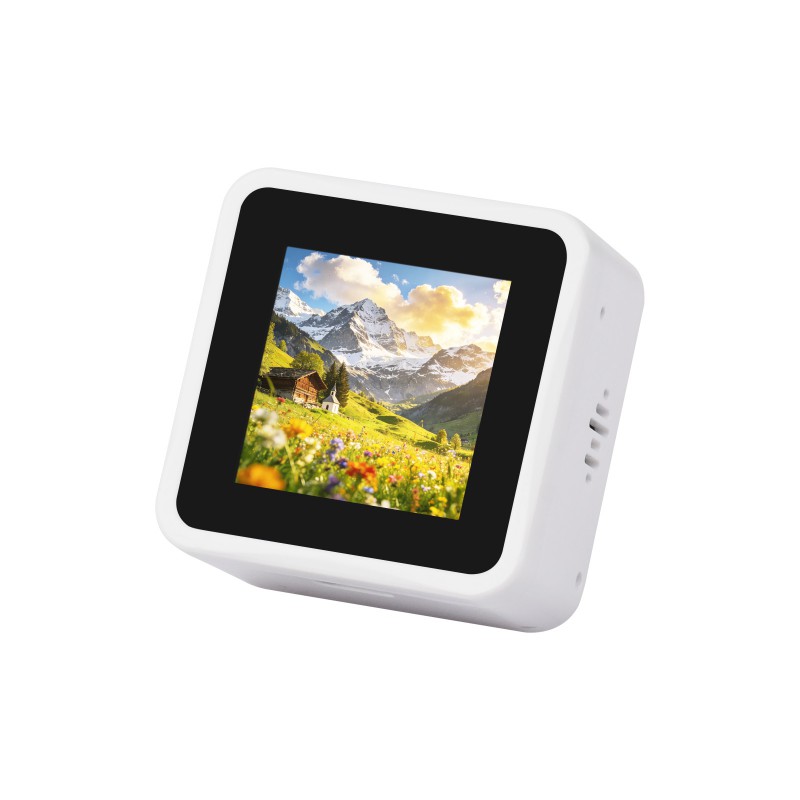

ESP32-S3 Entwicklungsboard mit LCD-Touchscreen 1,54"
Entwicklungsboard von Waveshare, basierend auf einem leistungsstarken Dual-Core-Mikrocontroller ESP32-S3. Das Modul ist in einem speziell entwickelten Gehäuse untergebracht und mit einem IPS-LCD-Touchscreen mit einer Diagonale von 1.54" ausgestattet. Es verfügt über integrierte Mikrofone, einen IMU-Bewegungssensor sowie Unterstützung für Wi-Fi- und Bluetooth 5-Konnektivität, was es zur idealen Lösung für HMI-Projekte, IoT, Sprachinteraktionen und Anwendungen mit künstlicher Intelligenz macht.
Hauptmerkmale:
- Leistungsstarker Dual-Core-Prozessor ESP32-S3R8.
- Integrierte Wi-Fi 2,4 GHz- und Bluetooth 5 (LE)-Konnektivität mit eingebauter Antenne.
- Kapazitiver Touch-Bildschirm IPS LCD 1,54" mit einer Auflösung von 240 x 240 Pixeln und einer Farbpalette von 262K.
- Speicher: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM und 16 MB externer Flash-Speicher.
- Eingebaute zwei Mikrofone und Audio-Chips (ES7210, ES8311, NS4150B) mit Hardware-Echounterdrückung.
- 6-Achsen IMU-Bewegungssensor QMI8658 (3-Achsen Beschleunigungsmesser und 3-Achsen Gyroskop).
- Steckplatz für TF-Speicherkarten zur einfachen Speicherung von Medien und Datenprotokollierung.
- Anschluss für Akku Li-Po 3,7 V (MX1.25) mit integriertem Lademanagement-Chip.
- USB-Typ-C-Schnittstelle für bequeme Programmierung und Stromversorgung des Moduls.
Kleine Größe, unbegrenzte Möglichkeiten
Das Gerät eignet sich ideal für die Entwicklung intelligenter Steuerungen und den Aufbau moderner Mensch-Maschine-Schnittstellen (HMI). Dank des Akkuanschlusses kann das Board unabhängig arbeiten, und die Standardsoftware ermöglicht unter anderem das Ausführen von KI-basierten Konversationen, die Wiedergabe von Audio und Video oder einfache Geschicklichkeitsspiele.
Display-Spezifikation
- Panel-Typ: IPS
- Diagonale: 1,54 Zoll
- Auflösung: 240 x 240 Pixel
- Farben: 262 Tausend
- Kommunikationsschnittstelle: 4-Draht SPI
- Display-Controller: ST7789
- Touch-Panel-Typ: Kapazitiv (Chip CST816)
- Aktiver Anzeigebereich: 27,72 x 27,72 mm
Anordnung der Elemente auf dem Board
- ESP32-S3R8: Dual-Core-Prozessor mit einer Betriebsfrequenz von bis zu 240 MHz.
- 16MB NOR-Flash: eingebauter Massen- und Programmspeicher.
- NS4150B: Audio-Leistungsverstärker-Chip.
- ES8311: energiesparender Audio-Codec.
- ES7210: Hochleistungs-Decoder / ADC-Chip.
- Stromversorgungs-Management-Chip: steuert den Prozess des sicheren Ladens und Entladens des Akkus.
- QMI8658: 6-Achsen IMU-Sensor, bestehend aus einem 3-Achsen Gyroskop und einem 3-Achsen Beschleunigungsmesser.
- PLUS-Taste: konfigurierbare Benutzertaste.
- PWR-Taste: Einschalttaste.
- BOOT-Taste: Taste zum einfachen Aufrufen des Programmiermodus.
- Mikrofone: dienen zur Tonaufnahme und Spracherkennung.
- TF-Kartensteckplatz (MicroSD): ermöglicht eine zusätzliche Speichererweiterung.
- Antenne: integrierte Antenne auf der Leiterplatte.
- Anschluss für Lithium-Akku (MX1.25): 2-Pin-Anschluss zur Unterstützung von 3,7 V-Zellen mit Lade- und Entladeunterstützung.
- USB-Typ-C-Anschluss: universelle Schnittstelle zur Programmierung und Stromversorgung des Systems.
- Lautsprecheranschluss (MX1.25): dedizierte Buchse zum direkten Anschluss eines Lautsprechers.
- Anschluss für das Display-Panel.

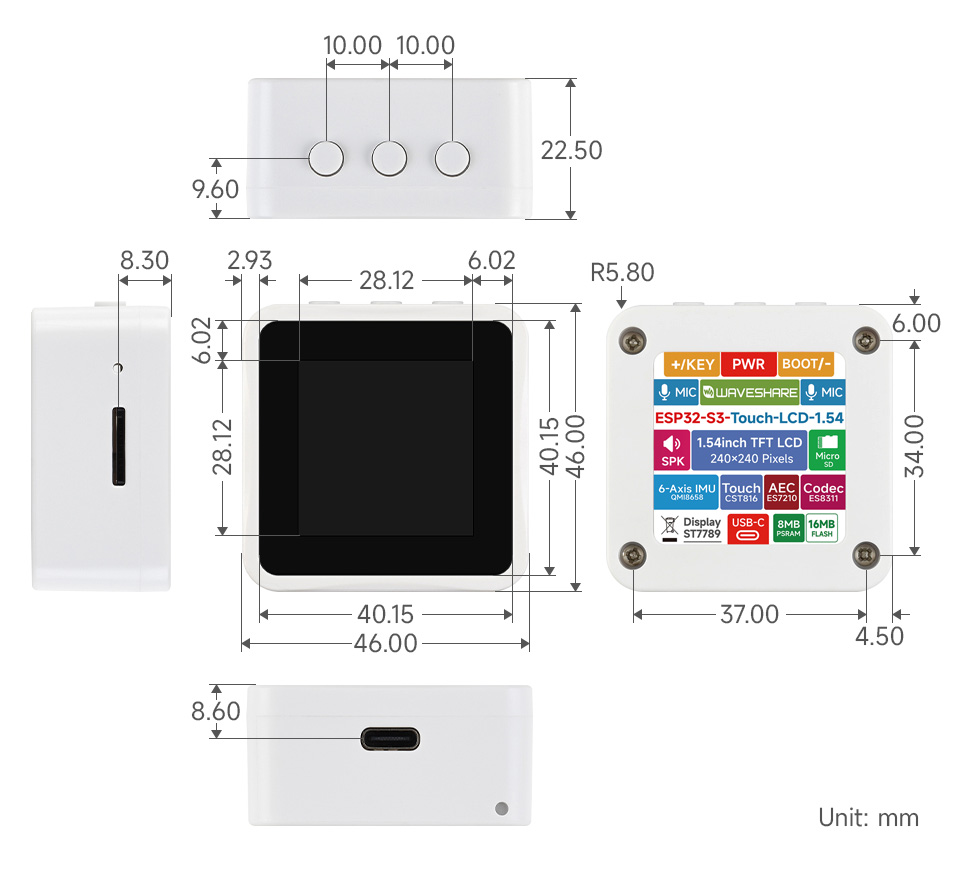

Abmessungen des Boards
Inhalt des Sets
- ESP32-S3 Hauptplatine mit Touch-LCD 1.54" - 1 Stk.
- PC-Isolierabstandshalter - 1 Stk.
