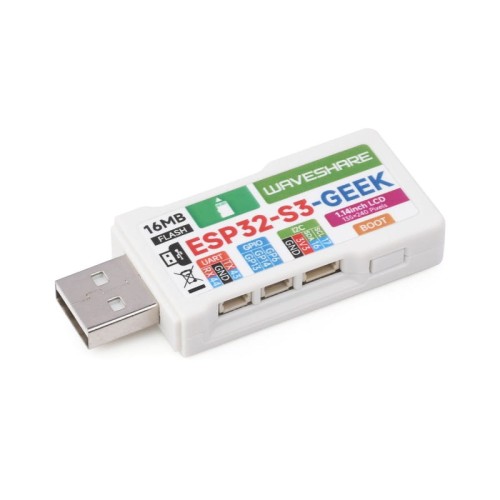

ESP32-S3-GEEK Entwicklerplatine mit 1,14" 240x135 Display

ESP32-S3-GEEK Entwicklerplatine mit 1,14" 240x135 Display

Die ESP32-S3-GEEK Entwicklerplatine, entwickelt von Waveshare, ist ein fortschrittliches Werkzeug für Elektronik-Enthusiasten, das die Umsetzung von IoT-Projekten mit hoher Effizienz und Flexibilität ermöglicht. An Bord befindet sich der ESP32-S3R2 Chip mit einem Dual-Core Xtensa® LX7 Prozessor, der mit bis zu 240 MHz läuft und die Rechenleistung bietet, die für die Bewältigung komplexer Aufgaben erforderlich ist. Ergänzt wird dies durch ein 1,14 Zoll großes Farb-LCD-IPS-Display, das ein klares Bild mit einer Auflösung von 240×135 Pixeln bietet, und damit die Benutzerinteraktion mit dem Gerät erheblich verbessert. Das Board unterstützt die drahtlose Kommunikation über 2,4GHz WiFi und Bluetooth Low Energy 5.0, und eröffnet damit breite Möglichkeiten für die Erstellung vernetzter Systeme. Integrierter 16MB Flash und 2MB PSRAM zusammen mit I2C, UART und GPIO Ports bieten ausreichend Speicher und Vielseitigkeit bei der Anbindung externer Module und Sensoren, was eine schnelle und effiziente Projektumsetzung ermöglicht. Entwickelt mit Blick auf Benutzerfreundlichkeit, bietet das ESP32-S3-GEEK eine umfangreiche Auswahl an Entwicklerwerkzeugen und Online-Ressourcen, um das Lernen und die Entwicklung zu erleichtern. Es ist eine ideale Plattform für diejenigen, die mit neuen Ideen experimentieren oder fortgeschrittene Projekte in den Bereichen Smart Home, Automation oder drahtlose Kommunikationsgeräte entwickeln möchten. Mit seiner offenen Architektur und der Unterstützung der Community ist das ESP32-S3-GEEK eine ausgezeichnete Wahl für alle, die eine flexible und leistungsstarke Entwicklungsplattform suchen.





Spezifikation:



• Chip: ESP32-S3R2 mit Dual-Core Xtensa® LX7 Prozessor, 32-Bit, 240 MHz
• Speicher:
• SRAM: 512KB
• ROM: 384KB
• On-Chip PSRAM: 2MB
• Externer Flash: 16MB
• Display: 1,14 Zoll, 240×135 Pixel, 65K Farben, IPS LCD
• Drahtlose Kommunikation:
• 2,4GHz WiFi
• Unterstützt BSS in Station, SoftAP, Station + SoftAP Modi
• WiFi 1T1R, bis zu 150 Mbps
• BLE 5 Bluetooth im Hochleistungsmodus (20dBm)
• Anschlüsse:
• UART: 3-Pin
• GPIO: 3-Pin
• I2C: 4-Pin
• Zusätzlich: TF-Kartensteckplatz, BOOT-Taste, eingebaute Antenne
• Zubehör: Kunststoffgehäuse, Kabel



Produktmerkmale:



• Vielseitige Anwendungen: Perfekt für die Erstellung von drahtlosen USB-Flash-Laufwerken, ESP32-S3-basierten WiFi/Bluetooth-Dongles und zum Erlernen von Programmierung.
• Erweiterte Kommunikationsoptionen: Integriertes WiFi und Bluetooth LE für eine einfache Integration mit anderen Geräten und Netzwerken.
• Umfangreiche Schnittstellenmöglichkeiten: Unterstützt mehrere Peripheriegeräte über verfügbare I2C, UART und GPIO Anschlüsse.
• Flexibilität bei der Projektentwicklung: Mit offenen Online-Ressourcen und Demos erleichtert es das Lernen und die Entwicklung.
• Hohe Rechenleistung und Speicher: Mit dem fortschrittlichen ESP32-S3R2 Chip und ausreichend RAM und Flash-Speicher bietet das Board eine reibungslose Anwendungsfunktionalität.
• Einfache Fehlerbehebung und Entwicklung: Dank verfügbarer Anschlüsse und der BOOT-Taste bietet es Komfort beim Programmieren und Testen.



























Anwendungsbeispiel:

Platinenlayout:

1. USB-A Schnittstelle
2. UART Port
3. GPIO Anschluss
4. I2C Port
5. TF-Kartensteckplatz
6. W25Q128JVSIQ 16MB NOR-Flash
7. ESP32-S3
8. BOOT Taste
9. Eingebaute Antenne

Abmessungen:

Lieferumfang:

1. ESP32-S3-GEEK ×1
2. Kabelsatz ×1

Wiki: ESP32-S3-GEEK
