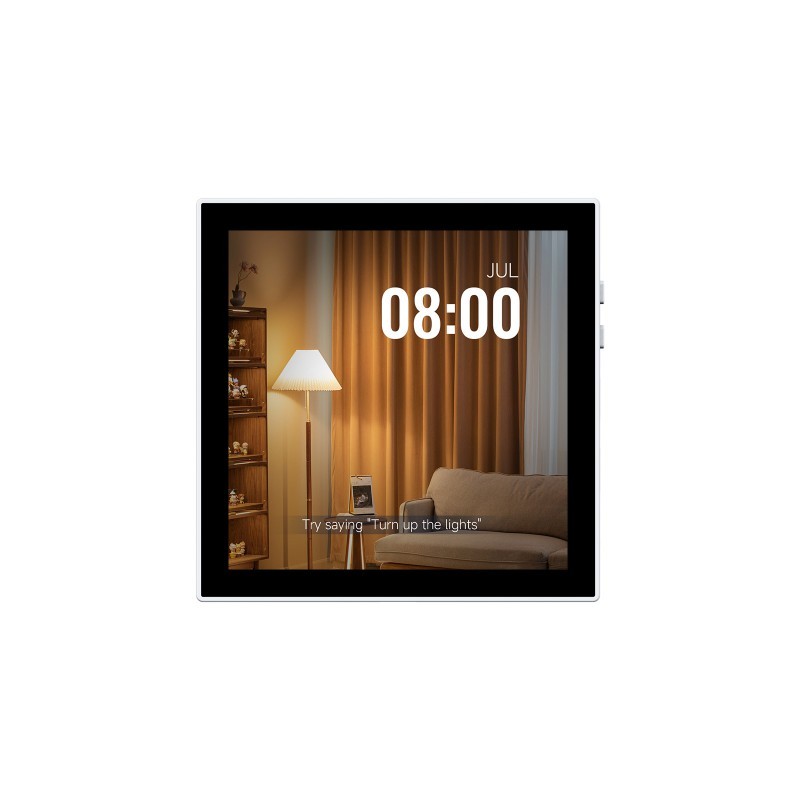

ESP32-S3 Smart 86 Box Entwicklungsboard – 4" Touch-Display 480×480 Wi-Fi Bluetooth BLE 5
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
ESP32-S3 Smart 86 Box Entwicklungsboard – 4-Zoll Touch-Display 480×480, Wi-Fi, Bluetooth BLE 5
Das ESP32-S3-Touch-LCD-4B ist ein fortschrittliches Entwicklungsboard von Waveshare, basierend auf dem ESP32-S3-Modul (2.4GHz Wi-Fi und BLE 5) mit integrierten 16MB Flash und 8MB PSRAM. Es verfügt über einen integrierten 4-Zoll-Touchscreen mit einer Auflösung von 480 × 480 (RGB-Schnittstelle), der grafische Benutzeroberflächenprogramme (GUI) wie LVGL flüssig ausführen kann.
Dank einer Fülle von Peripherieschnittstellen, einschließlich IMU-Sensoren und Audioschaltkreisen, ermöglicht das Board die schnelle Entwicklung von HMI-Schnittstellen und Anwendungen in der intelligenten zentralen Steuerung, Home-Gateways, interaktiven Panels, industrieller Automatisierung und Beleuchtungssteuerung.
Hauptmerkmale:
- Hochleistungsfähiger Xtensa 32-bit LX7 ESP32-S3R8 Dual-Core-Prozessor, getaktet bis zu 240MHz
- Unterstützt 2.4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (BLE), mit integrierter Antenne
- Eingebauter 512KB SRAM und 384KB ROM, mit zusätzlichen 8MB PSRAM und externen 16MB Flash
- Integriertes 4-Zoll kapazitives IPS Touch-Display, 480 × 480 Auflösung, 65K Farben
- Kompatibilität mit GUI-Bibliotheken, wie LVGL, zur Erstellung flüssiger Benutzeroberflächen
- Unterstützt 5-Punkt-Touch-Bedienung über die I2C-Schnittstelle
- Anzeigetreiberchip ST7701 und kapazitiver Touch-Controller GT911 (RGB- und I2C-Schnittstellen)
- Eingebauter 6-Achsen IMU QMI8658 (Beschleunigungsmesser und Gyroskop) zur Gestenerkennung und Schrittzählung
- RTC-Chip PCF85063 über AXP2101 mit der Batterie verbunden für unterbrechungsfreie Stromversorgung
- AXP2101 Power Management IC: effizientes Energiemanagement, Laden und Verwaltung von 3.7V Li-ion-Akkus (PH2.0-Anschluss)
- Zwei seitliche Tasten (PWR und BOOT) mit Programmiermöglichkeit
- Unterstützung für Audio-Eingang/-Ausgang (ES8311 Codec, ES7210 Echo-Unterdrückungsschaltkreis, Lautsprecheranschluss)
- Zwei USB Typ-C Anschlüsse: zur Stromversorgung, Programmierung, Debugging und Protokollierung
4-Zoll IPS Touch-Display
160° Weitwinkel, hervorragende Anzeigeleistung.
Audio Eingang/Ausgang
Eingebauter ES8311 Audio-Codec und ES7210 Echo-Unterdrückungsschaltkreis. Geeignet für alltägliche Audio-Anwendungsszenarien.
Anwendungsbeispiele
Smart Switch
Mensch-Maschine-Schnittstelle (HMI)
Smart Home Terminal
Beschreibung der Board-Komponenten
- ESP32-S3-WROOM-1-N16R8
SoC mit WiFi und Bluetooth, bis zu 240MHz, mit 8MB PSRAM und 16MB Flash - AXP2101
Hochintegrierter IC zur Energieverwaltung - ES7210 echo cancellation chip
Chip zur Echounterdrückung, verbessert die Genauigkeit der Audioaufnahme - ES8311 low-power audio codec chip
Zur Audio-Codierung und -Decodierung - PCF85063
RTC-Chip (Echtzeituhr) - QMI8658
6-Achsen IMU (3-Achsen-Gyroskop und 3-Achsen-Beschleunigungsmesser) - TCA9554PWR
GPIO-Erweiterungschip - LCD connector
Anschluss für 4-Zoll RGB-Bildschirm
- USB TO UART Type-C connector
Zur Stromversorgung, Programmierung und Fehlersuche - USB Type-C connector
ESP32-S3 USB-Schnittstelle, zur Stromversorgung, Programmierung und Protokollausgabe - Onboard microphones
Mikrofoneingänge mit Echounterdrückung - Speaker header
MX1.25 2P-Anschluss, unterstützt 8Ω 2W Lautsprecher - PWRKEY button
Ein-/Ausschalter für die Stromversorgung, programmierbar für andere Funktionen - BOOT button
Für den Gerätestart und die Funktionsfehlersuche - CHG LED indicator
LED-Anzeige für den Ladestatus des Lithium-Akkus - PH2.0 Lithium battery header
Anschluss für 3.7V Lithium-Akku, unterstützt Laden und Entladen - Expansion header (pitch 2.0mm)
Erweiterungsanschluss zum Verbinden von Peripheriegeräten
Außenabmessungen
Lieferumfang
- ESP32-S3-Touch-LCD-4B x1
Wiki: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-4B
