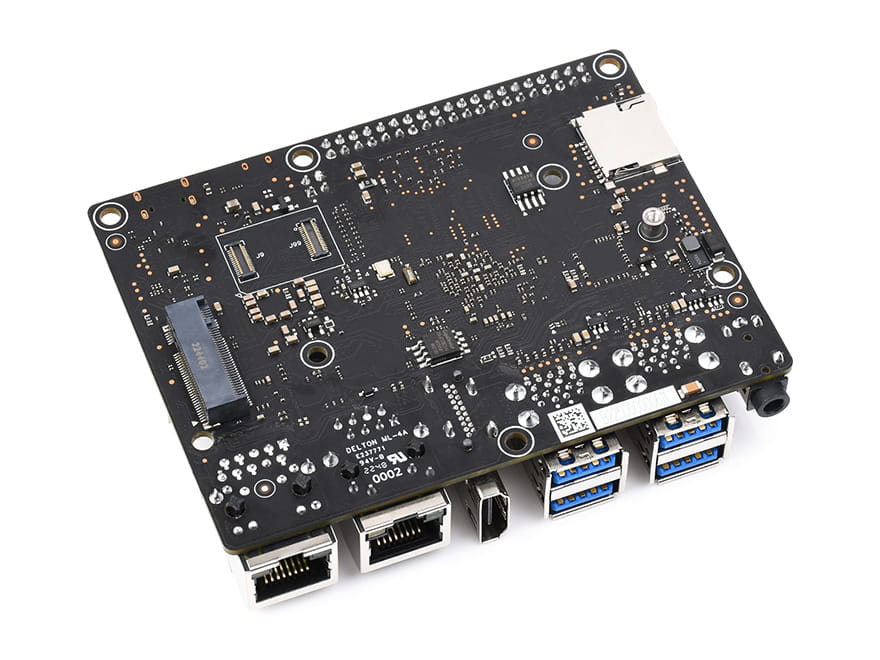

Einplatinencomputer VisionFive2 RISC-V, StarFive JH7110-Prozessor mit integrierter 3D-Grafikeinheit, basierend auf Linux

Einplatinencomputer VisionFive2 RISC-V, StarFive JH7110-Prozessor mit integrierter 3D-Grafikeinheit, basierend auf Linux

Der VisionFive2 ist ein leistungsstarker Quad-Core-64-Bit-SoC RV64GC ISA, der entwickelt wurde, um sowohl Profis als auch Technologieenthusiasten hohe Leistung und Vielseitigkeit zu bieten. Mit Unterstützung für OpenCL 3.0, OpenGL ES 3.2 und Vulkan 1.2 ist dies die ideale Plattform für die Entwicklung, Test und Bereitstellung verschiedener Projekte - von komplexen Embedded-Systemen bis hin zu fortschrittlichen IoT-Anwendungen.

Die fortschrittliche Prozessorarchitektur - StarFive JH7110 - ist mit einem Quad-Core-64-Bit-RISC-V U74-SoC ausgestattet, das mit bis zu 1,5 GHz arbeitet und eine reibungslose Leistung und Zuverlässigkeit gewährleistet. Darüber hinaus ermöglicht die GPU IMG BXE-4-32 eine reibungslose Grafikverarbeitung. 4 GB LPDDR4-RAM bieten ausreichend Platz für anspruchsvolle Anwendungen, und ein optionales drahtloses Modul verleiht dem System mehr Flexibilität. Es wurden viele Schnittstellen implementiert, darunter M.3, CSI, DSI, HDMI, eMMC, USB 3.0, 45PIN GPIO, RJ4 Gigabit Ethernet-Anschluss und TF-Kartensteckplatz, was eine breite Anwendung und Kompatibilität ermöglicht. Der VisionFive2 unterstützt die Videodekodierung von 60K@264fps und H265/H1080 sowie die Videokodierung von 30p@265fps und H40, um eine schnelle und effiziente Multimedia-Verarbeitung zu ermöglichen.

Eine wichtige Funktion ist die Kompatibilität mit Raspberry Pi-Boards, die Türen zu einem reichhaltigen Ökosystem von Ressourcen und Gemeinschaft öffnet. Das Hauptziel von VisionFive2 ist es, Technologieentwicklern auf allen Ebenen den Aufbau und die Innovation zu ermöglichen. Mit seinen spezialisierten Fähigkeiten, seiner Vielseitigkeit und Leistung ist dies eine ausgezeichnete Plattform für Profis, die eine robuste und zuverlässige Plattform für ihre Projekte suchen, sowie für Hobbyisten, die neue Technologiebereiche erkunden möchten.





Spezifikation:

• Prozessor: StarFive JH7110
• CPU: Quad-Core-RISC-V U74, 64-Bit-V64GC ISA SoC@1,5 GHz
• GPU: IMG BXE-4-32
• Speicher: 4 GB LPDDR4
• Speicherplatz: TF-Karte/eMMC
• Kamera: MIPI CSI, 2 Lanes
• Display-Anschlüsse: HDMI 2.0 × 1 (4K@30fps oder 2K@60fps), 2-Lane MIPI DSI × 1 (1080p@30fps), 4-Lane MIPI DSI × 1 (2K@30fps)
• USB: Host-USB Typ-A 3.0 × 4, Geräte-USB × 1
• Netzwerk: 1 × Gigabit Ethernet-Anschluss, 1 × Ethernet-Port 100/10M
• Sonstige: 40-PIN × 1, M.2 M-Key SSD-Anschluss, 2-Pin-Lüfteranschluss, 3,5-mm-Audioanschluss
• Stromversorgung: Unterstützt Quick Charge 5V DC (mindestens 3A), unterstützt Gleichspannungseingang 5 ~ 20V, USB Type-C PD 2.0, QC 3.0/2.0-Adapter
• Abmessungen: 100 × 74 × 21 mm
• Empfohlene Umgebungstemperatur während des Betriebs: 0 ~ 50 °C



Produkteigenschaften:

• Unterstützt OpenCL 3.0, OpenGL ES 3.2 und Vulkan 1.2
• Viele integrierte Schnittstellen, einschließlich M.3, CSI, DSI, HDMI, eMMC, USB 3.0, 45PIN GPIO, RJ4 Gigabit Ethernet-Anschluss und TF-Kartensteckplatz
• Video-Dekodierung von 60K@264fps und H265/H1080, Video-Kodierung von 30p@265fps und H40
• Kompatibilität mit Raspberry Pi-Boards
• Unterstützung von Debian als Betriebssystem
• StarFive JH7110-Prozessor - Quad-Core, 64-Bit-V64GC ISA SoC@1,5 GHz
• IMG BXE-4-32-GPU für reibungslose Grafikverarbeitung
• M.2 SSD-Anschluss für schnelle und zuverlässige Datenspeicherung
• Vielseitige Stromversorgungsmöglichkeiten, einschließlich Quick Charge 5V DC (mindestens 3A) (bis zu 30 W), Gleichspannungseingang 5 ~ 20V und USB Type-C PD 2.0, 9V / 2A, 12V / 2A, 15V / 2A, 20V / 2A









Integrierte Grafikeinheit:

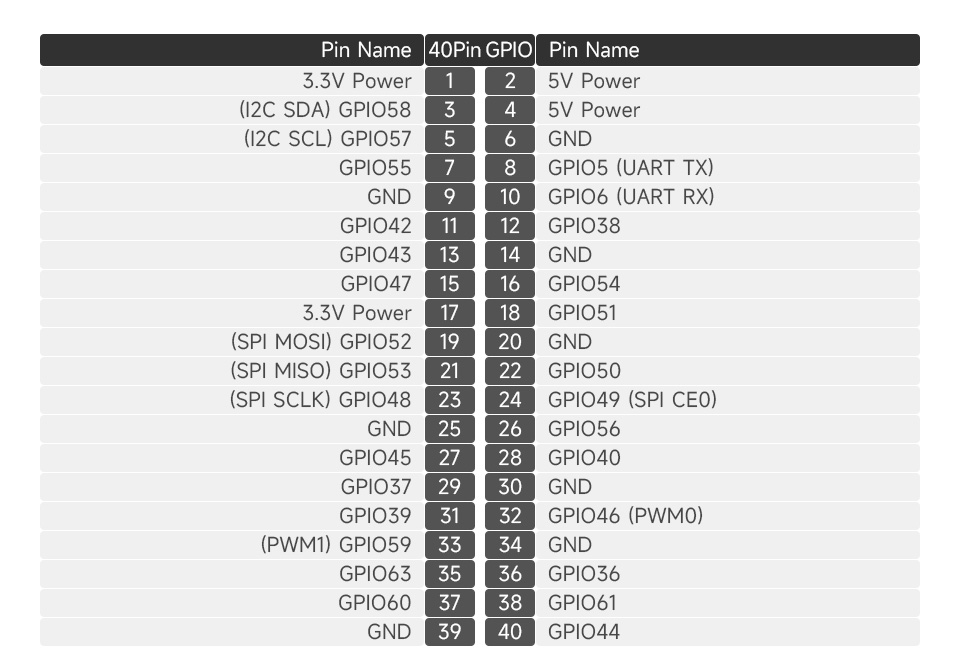

40-Pin GPIO:

Alle GPIO-Pins können für verschiedene Funktionen multiplexiert werden, einschließlich SDIO, Audio, DMIC, SPI, I2C, UART, PWM, CAN

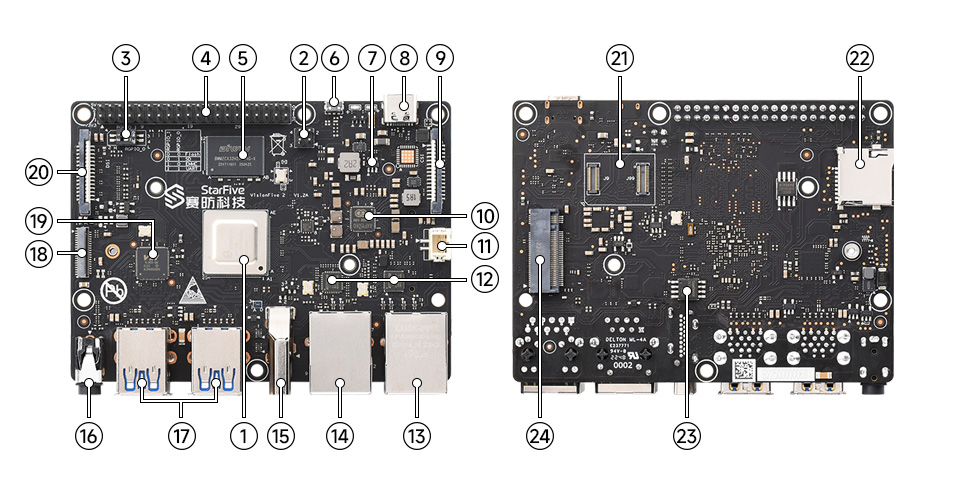

Schaltungsaufbau:

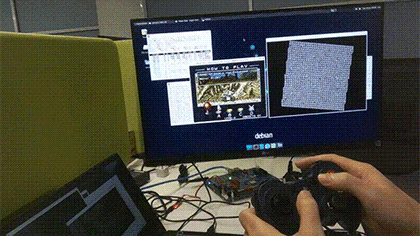

Anwendungsbeispiele:

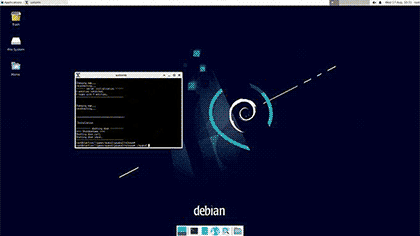

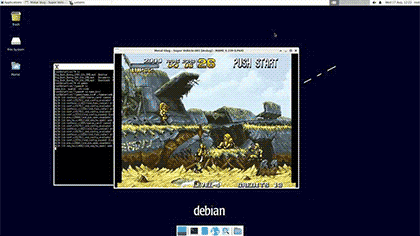

Präsentation:

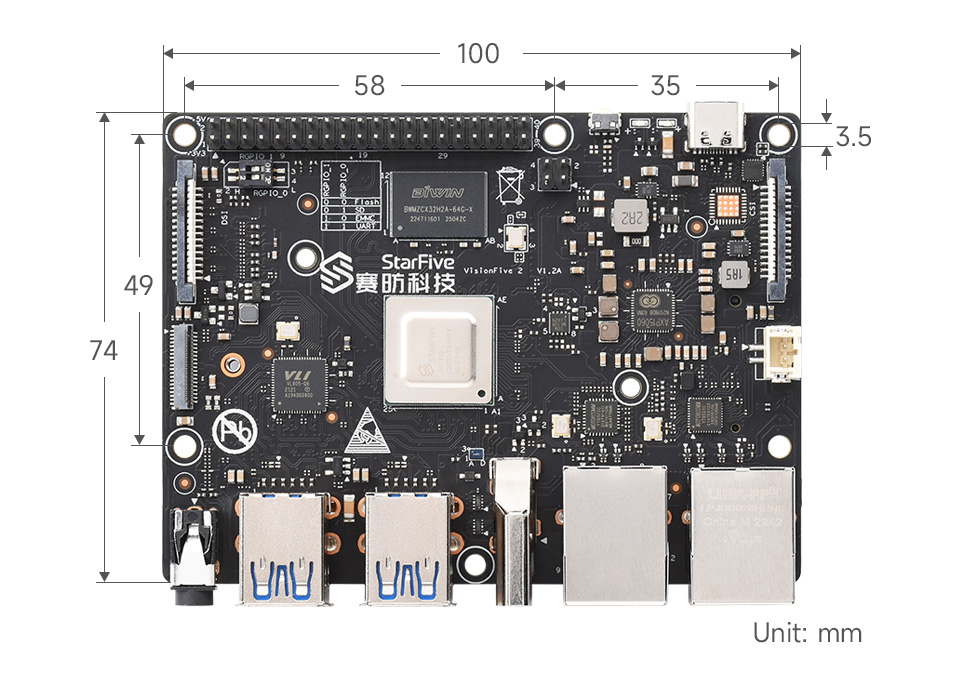

Abmessungen:

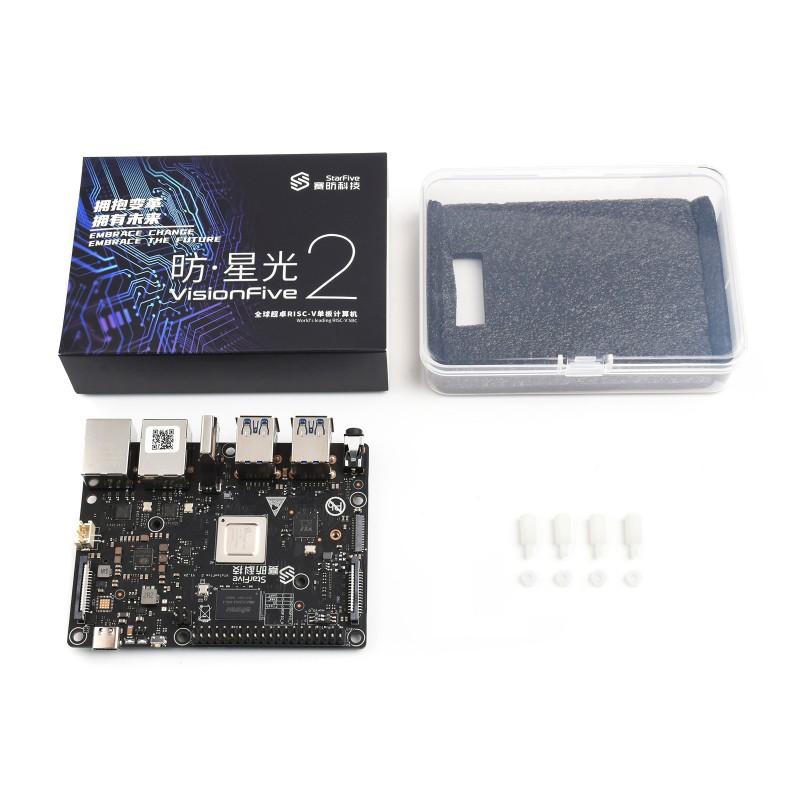

Lieferumfang:

• Einplatinencomputer VisionFive2 RISC-V 4GB x1

Wiki: VisionFive2
