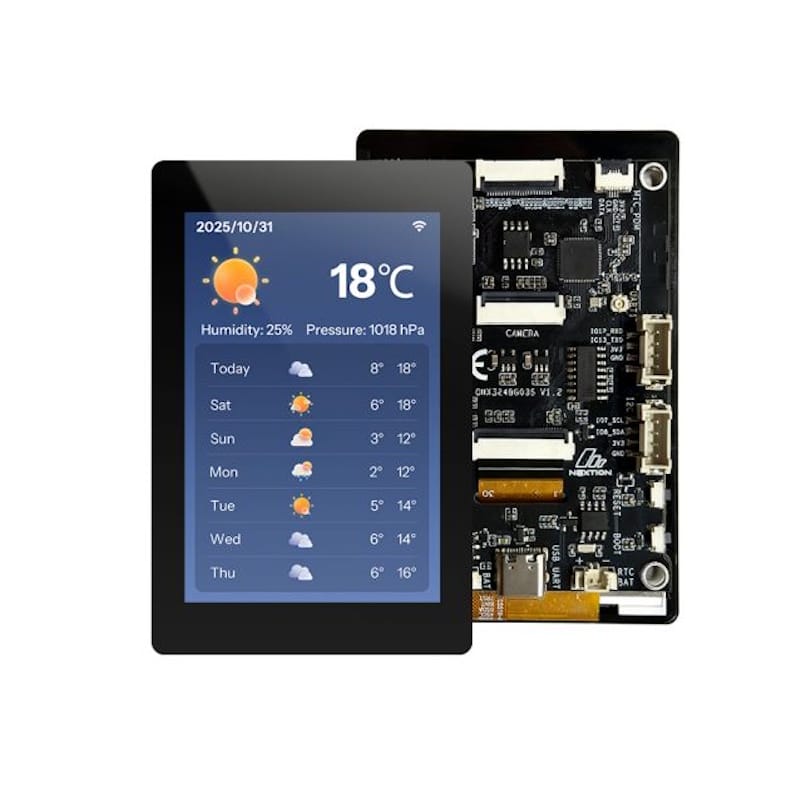

Open Nextion ONX3248G035 3.5" ESP32-S3 Wi-Fi BLE 5 LCD HMI
ONX3248G035 ist ein LCD-Entwicklungsboard mit einem 3.5" 320×480 px Bildschirm, kapazitivem Touchpanel und ESP32-S3R8-Modul. Das System unterstützt Wi-Fi 2.4 GHz, Bluetooth 5 LE, 16 MB Flash, 8 MB PSRAM sowie UART-, I2C-Schnittstellen, Kamera, Mikrofon, Lautsprecher, GPIO und microSD-Karte.
Hauptmerkmale:
- Prozessor ESP32-S3R8: Dual-Core Xtensa 32-Bit LX7 bis zu 240 MHz.
- LCD-Bildschirm 3.5" mit einer Auflösung von 320×480 px.
- Kapazitives Touchpanel mit CST826-Controller.
- 16 MB Flash und 8 MB PSRAM.
- Drahtlose Konnektivität Wi-Fi 2.4 GHz und Bluetooth 5 LE.
- Integrierte PCB-Antenne und IPEX-1-Anschluss für eine externe Antenne.
- Grove I2C- und UART-Schnittstellen zum schnellen Anschließen von Modulen.
- Kamera-FPC-Anschluss 24-Pin, kompatibel u.a. mit OV2640 und OV5640.
- Digitales PDM-Mikrofon-Interface und Lautsprecheranschluss für 2 W.
- microSD-Steckplatz zur Erweiterung des Anwendungsspeichers.
- RTC mit separatem Anschluss für Pufferbatterie 3 V.
- Unterstützung für Li-Ion-Akku 3.7 V mit Ladeschaltung.
- Stromversorgung, Programmierung und Logging über USB-C.
- Unterstützung für Umgebungen Arduino IDE sowie ESP-IDF.
Produktbeschreibung
Die Open Nextion Genius Series ist eine Reihe integrierter HMI-Terminals auf Basis des ESP32-S3, die für Projekte mit Touchscreen, drahtloser Kommunikation und umfangreichen Peripheriegeräten konzipiert sind. Im Vergleich zu klassischen Nextion-Modulen bietet die Open Nextion-Serie eine größere Programmierflexibilität und mehr Hardwareschnittstellen.
Das Modell ONX3248G035 eignet sich für Bedienfelder, Smart-Home-Gateways, Lichtsteuerungen, industrielle Schnittstellen sowie IoT-Geräte, die ein lokales GUI erfordern. Das Modul ist nicht mit der Nextion Editor-Umgebung kompatibel die für die ursprüngliche Nextion-Serie vorgesehen ist.
Beschreibung der Board-Elemente
Die folgende Liste entspricht der Nummerierung der Elemente auf dem Foto des Boards.
- USB_UART: USB-C-Anschluss für Stromversorgung, Firmware-Programmierung und Log-Auslesung über USB-UART.
- RTC BAT: Anschluss für RTC-Pufferbatterie 3 V, Typ MX1.25-2P.
- BOOT Button: Taste zum Aufrufen des Firmware-Download-Modus; BOOT gedrückt halten und RESET drücken.
- RESET Button: Taste zum Zurücksetzen des Boards.
- I2C Interface: I2C-Schnittstelle im Grove-Standard, Anschluss PH2.0-4P.
- UART1 Interface: UART1-Schnittstelle im Grove-Standard, Anschluss PH2.0-4P.
- External Antenna Connector: IPEX-1-Anschluss für eine externe Antenne nach Änderung der Widerstandskonfiguration.
- Antenna: Integrierte PCB-Antenne für Wi-Fi- und Bluetooth-Kommunikation.
- MIC_PDM Interface: Digitales PDM-Mikrofon-Interface, FPC-Anschluss 4-Pin 0.5 mm.
- GPIOs: FPC-Anschluss 24-Pin 0.5 mm mit Leitungen 5 V, 3.3 V, GND sowie 14 IO-Pins.
- CAMERA Interface: Kamera-FPC-Anschluss 24-Pin 0.5 mm, Unterstützung für OV2640, OV5640 und ähnliche Kameras.
- SD: microSD-Kartensteckplatz zur Speichererweiterung.
- SPK: Lautsprecheranschluss MX1.25-2P, Unterstützung für Lautsprecher bis 2 W.
- UART0 Interface: Anschluss XH2.54-4P für serielle Kommunikation, Programmierung, Logs und Stromversorgung.
- Power Switch: Netzschalter des Boards.
- PWR: Betriebs-LED; leuchtet nach dem Einschalten rot.
- CHG: Akkulade-LED; leuchtet während des Ladevorgangs rot.
- BAT: Anschluss für Li-Ion-Akku 3.7 V, Typ MX1.25-2P.
Programmierplattform
Das ONX3248G035 kann in der Arduino IDE oder ESP-IDF programmiert werden. Die Arduino IDE erleichtert das schnelle Prototyping und die Inbetriebnahme der Schnittstelle, während ESP-IDF eine bessere Kontrolle über Hardware, Leistung und Systemkonfiguration bietet.
- Arduino IDE: gute Lösung für schnelles Prototyping und Bildungsprojekte.
- ESP-IDF: empfohlen für fortgeschrittene Anwendungen, Leistungsoptimierung und Produktionsprojekte.
- LVGL: Möglichkeit zur Erstellung grafischer Schnittstellen für den SPI-Touchscreen.
Anwendung
- Smart-Home-Bedienfelder,
- IoT-Gateways mit lokaler Touch-Schnittstelle,
- Licht- und Automatisierungssteuerungen,
- HMI-Terminals für industrielle Geräte,
- Projekte mit Kamera, Mikrofon und Audio-Unterstützung,
- Anwendungen mit Wi-Fi, BLE und Grafikdisplay.
Abmessungen
Technische Spezifikation
- Modell: ONX3248G035
- Serie: Open Nextion Genius
- Bildschirmgröße: 3.5"
- Auflösung: 320×480 px
- Anzahl der Farben: 262K
- Helligkeit: 300 nit
- Touch-Typ: kapazitiv
- Panel-Controller: ST7796
- Touch-Controller: CST826
- MCU: ESP32-S3R8
- Prozessor: Xtensa 32-Bit LX7 Dual-Core bis zu 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Konnektivität: Wi-Fi 2.4 GHz, Bluetooth 5 LE
- Stromversorgung: DC 5 V / 1 A
- Betriebstemperatur: -20~70°C
- Lagertemperatur: -30~80°C
- Gewicht: netto 61 g, brutto 115 g
Inhalt des Sets
- Entwicklungsboard Open Nextion ONX3248G035 3.5"
