Industrieller ESP32-S3-Controller 8DI 8DO PoE Ethernet RS485 CAN DIN-Schiene
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

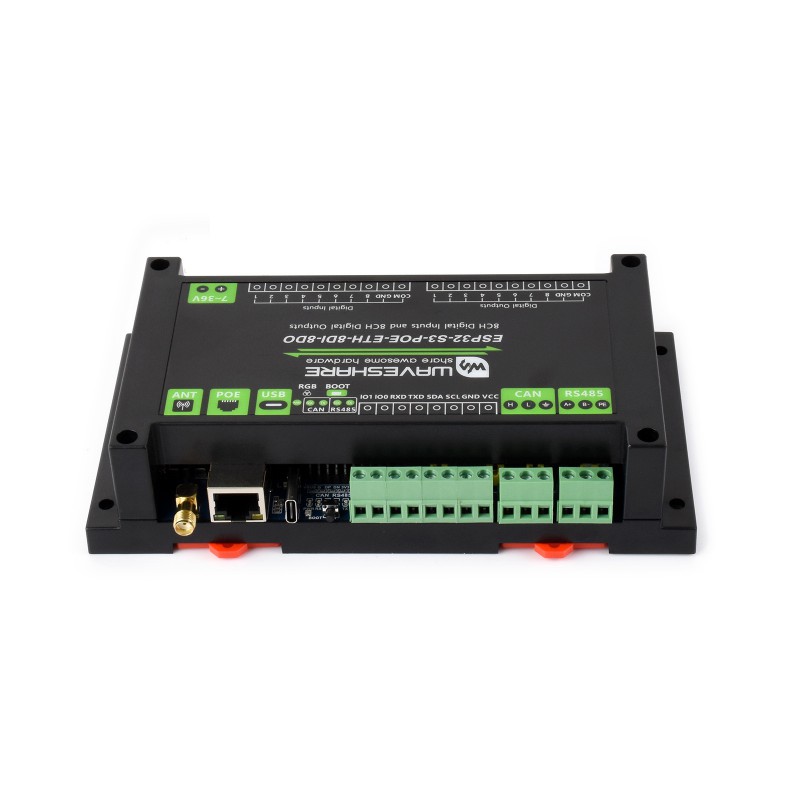

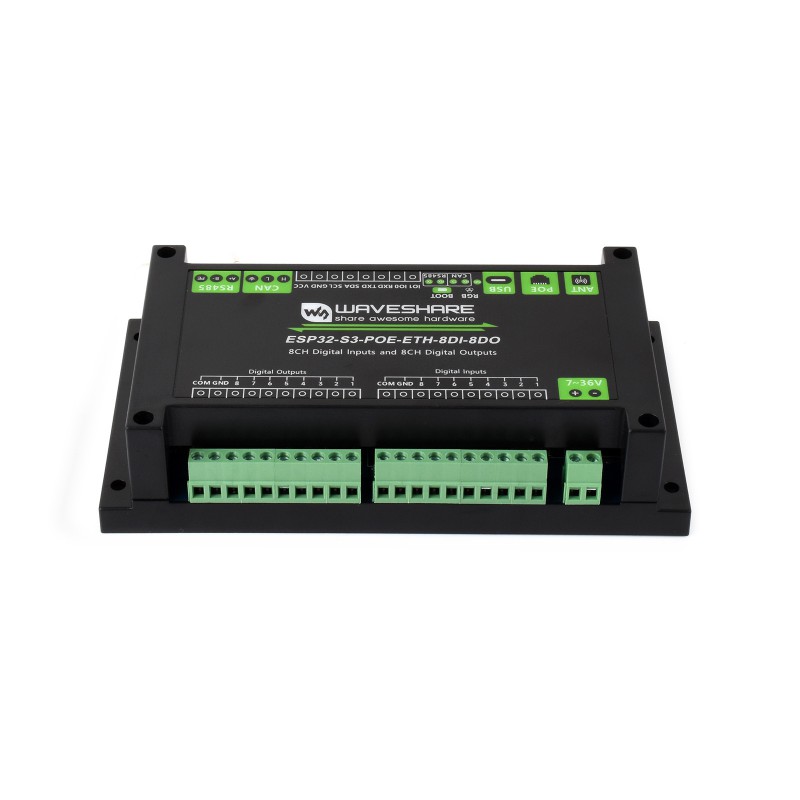

Industrieller ESP32-S3-Controller - 8x DI, 8x DO, PoE Ethernet, RS485, CAN
Fortschrittlicher Industrie-Controller auf Basis des ESP32-S3-Chips, ausgestattet mit 8 digitalen Eingängen und 8 digitalen Ausgängen mit vollständiger Isolierung sowie einem Ethernet-Port mit PoE-Unterstützung. Er bietet RS485-, CAN-, Wi-Fi- und Bluetooth-Kommunikation und gewährleistet Zuverlässigkeit in Automatisierungs- und Überwachungssystemen für die DIN-Schienenmontage.
Hauptmerkmale:
- ESP32-S3 Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz.
- 8 digitale Ausgänge: Darlington-Transistoren, optische Isolierung, Strom bis zu 500 mA.
- 8 digitale Eingänge: aktiv und passiv (NPN/PNP), bidirektionale optische Isolierung.
- Ethernet-Port 10/100Mbps (W5500) mit PoE-Stromversorgung gemäß IEEE 802.3af.
- Isolierte RS485- und CAN-Schnittstellen mit TVS- und ESD-Schutz.
- Drahtlose Konnektivität Wi-Fi 2.4GHz und Bluetooth 5 (LE).
- Speicher: 16MB Flash und 8MB PSRAM für anspruchsvolle Anwendungen.
- Großer Spannungsversorgungsbereich von 7V bis 36V DC über Schraubklemmen.
- Eingebauter RTC, TF-Kartenslot, Summer und programmierbare RGB-LED.

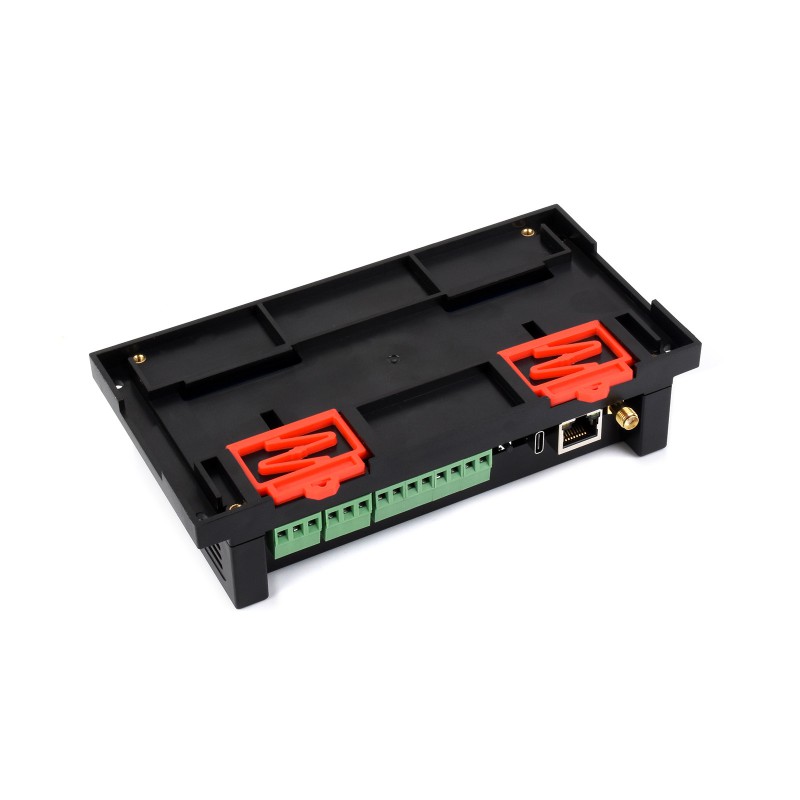

- Schutzgehäuse mit Montage für Standard-DIN-Schiene.
Isolierte digitale Ein- und Ausgänge
Der Controller bietet 8 Eingangskanäle, die aktive und passive Signale (PNP/NPN) mit vollständiger optischer Isolierung unterstützen. 8 Ausgangskanäle vom Typ Open-Drain, basierend auf Darlington-Transistoren, ermöglichen die direkte Steuerung von Relais bei einer Last von bis zu 500 mA pro Kanal.

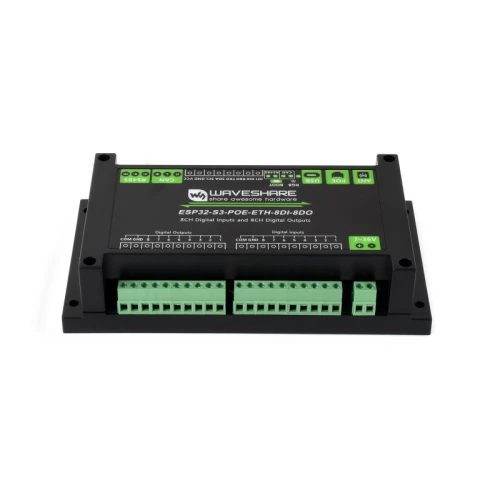

Netzwerkkommunikation und PoE-Stromversorgung
Dank des integrierten PoE-Moduls kann das Gerät direkt über das Ethernet-Kabel mit Strom versorgt werden. Dies macht das Verlegen zusätzlicher Stromkabel überflüssig und vereinfacht die Installation in verteilten IoT-Systemen und der Gebäudeautomation.

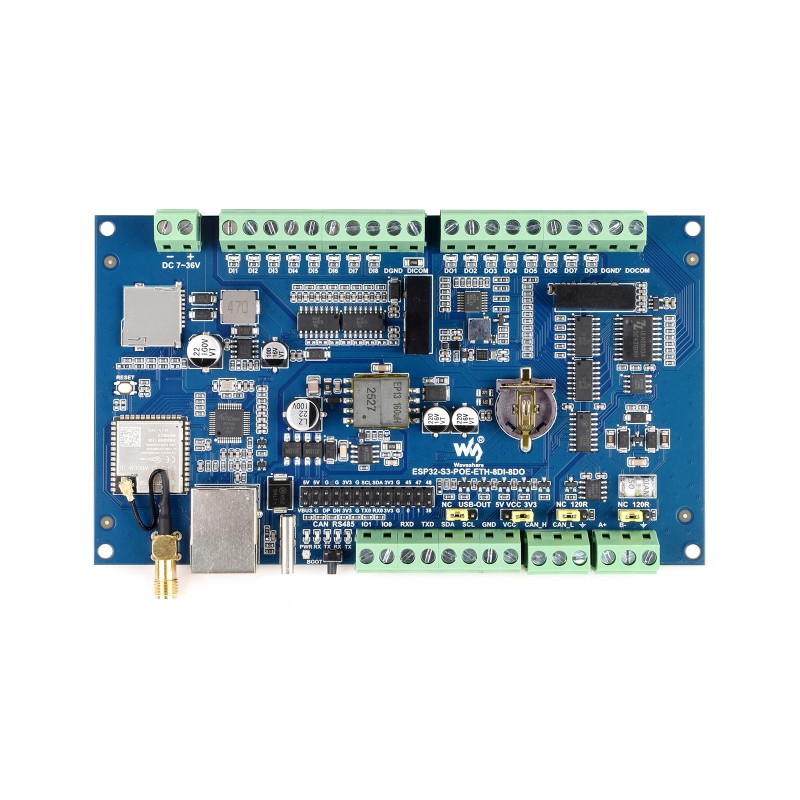

Geräteaufbau und Komponenten
- ESP32-S3-WROOM-1U-N16R8: Dual-Core, 16MB Flash, 8MB PSRAM
- W5500: Ethernet-Controller 10/100 Mbps
- TF-Kartenslot: Daten- und Dateispeicher
- Stromversorgungsmodul: DC-DC
- Optische Isolierung: Bidirektional für Eingänge
- CAN-Transceiver: Isolierte Kommunikationsschnittstelle
- TVS-Dioden: Überspannungsschutz
- RS485-Transceiver: Isolierter Modbus-Port
- Darlington-Transistoren: Ausgänge bis 500mA
- Summer: Akustische Signalisierung
- TCA9554PWR: I/O-Expander für Ausgänge
- RTC-Batteriehalter: Zeitpufferung (CR1220)
- DI/DO-Terminals: Schraubklemmen für Ein- und Ausgänge
- Ethernet-Port: PoE-Unterstützung

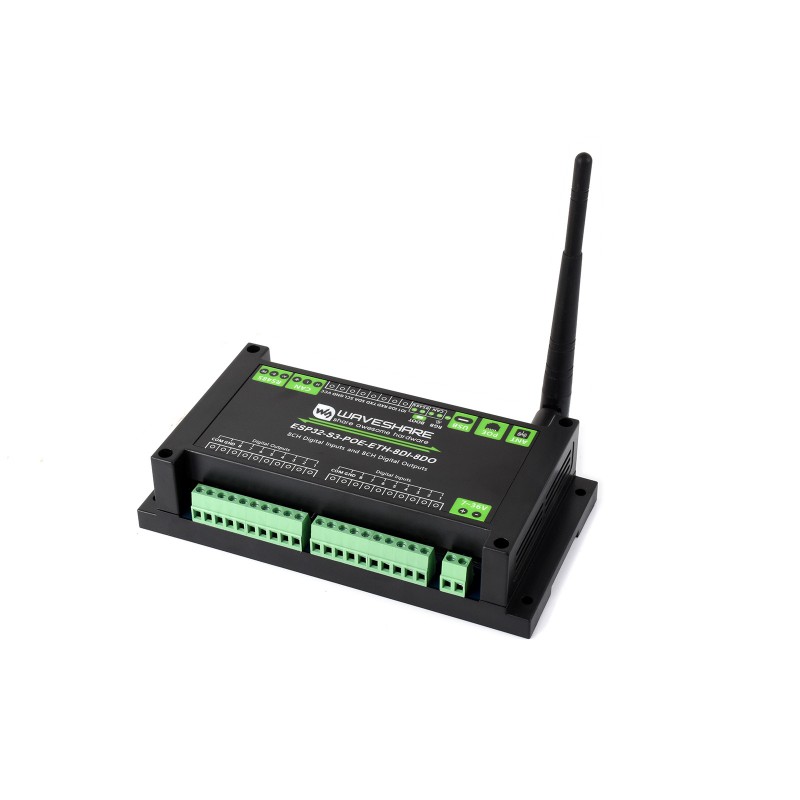

- Externe Antenne: SMA-Anschluss für Wi-Fi/BT
- USB Type-C: Programmierung und Kommunikation
- WS2812 RGB LED: Programmierbare Status-LED
- Tasten: BOOT und RESET
- LED-Anzeigen: PWR, RXD, TXD (RS485/CAN)
- RS485- und CAN-Terminal: Mit 120R-Widerständen (Jumper)
- Multifunktionsterminal: Auswahl der Logikpegel
Technische Spezifikation
- Mikrocontroller: ESP32-S3 (240 MHz)
- Digitale Eingänge: 8 Kanäle (5V~36V)
- Digitale Ausgänge: 8 Kanäle (5V~40V, 500mA)
- Ethernet: 10/100M, PoE IEEE 802.3af
- RS485 / CAN: Isoliert, TVS, ESD
- Stromversorgung: 7~36V DC / PoE
- Konnektivität: Wi-Fi 2.4GHz, BT 5 (LE)
- Speicher: 16MB Flash, 8MB PSRAM
- Gehäuse: Für DIN-Schiene
- Abmessungen: 175 × 90 × 40 mm
Lieferumfang
- ESP32-S3-POE-ETH-8DI-8DO-Controller x1
- Antenne 2.4G 4DB SMA x1
- Montageschraubendreher x1
