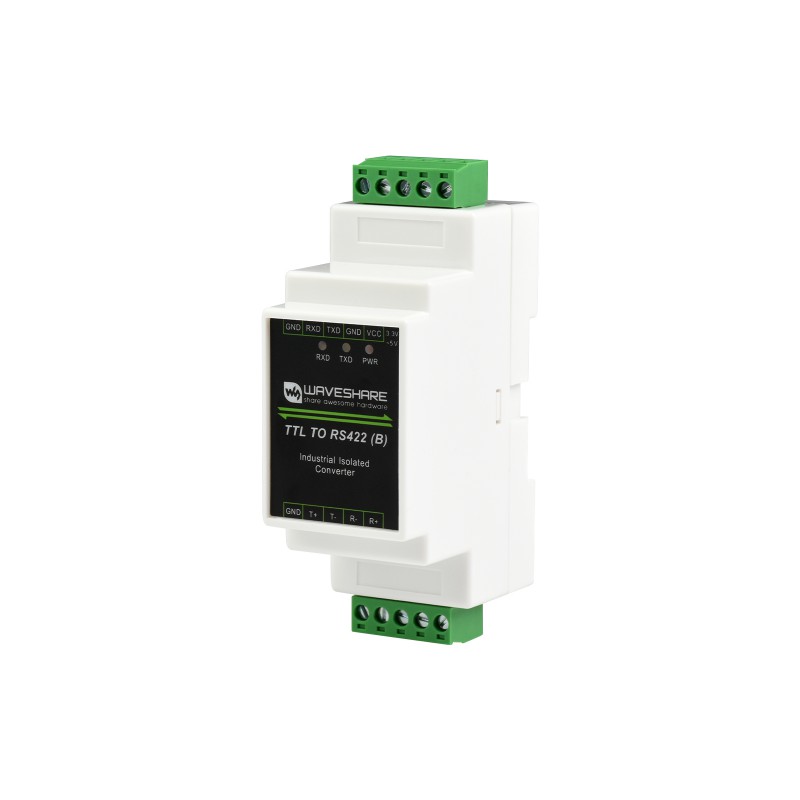

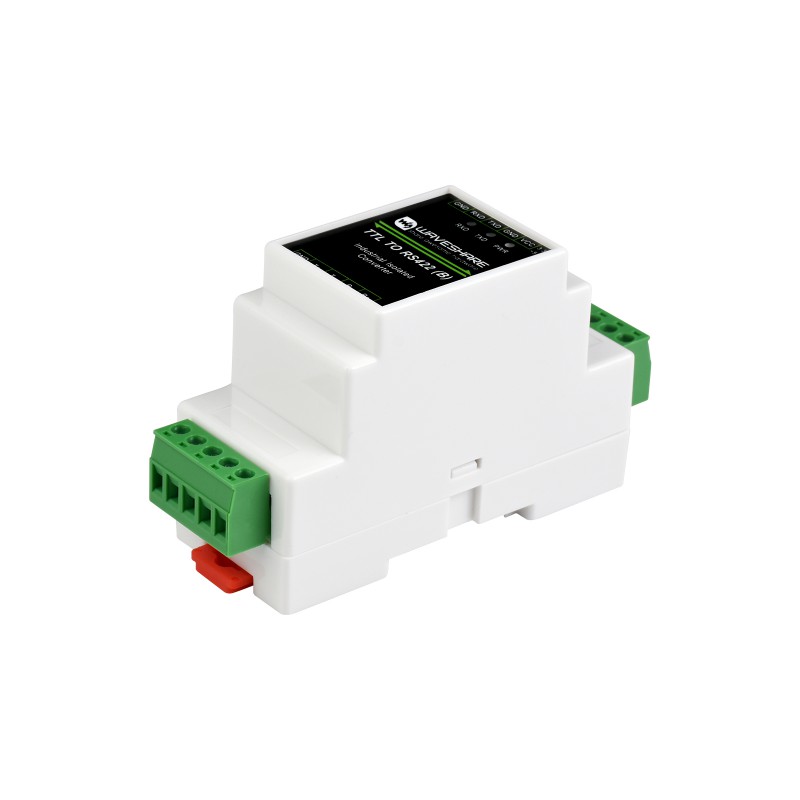

Industrieller TTL-zu-RS422-Konverter - galvanische Trennung - DIN-Schiene
Hochwertiger industrieller Konverter für die Umwandlung von TTL-Signalen in differentielle RS422-Signale, der Vollduplex-Kommunikation unterstützt. Das Gerät ist mit einer vollständigen galvanischen Trennung (Stromversorgung und Signal) sowie fortschrittlichen Schutzsystemen ausgestattet, was eine stabile Datenübertragung und eine hohe Störfestigkeit in industriellen Umgebungen gewährleistet.
Hauptmerkmale:
- Umwandlung von TTL-Signalen in symmetrische differentielle RS422-Signale.
- Vollständige galvanische Trennung der Stromversorgung und der digitalen Signale.
- Kompatibilität mit TTL-Logikpegeln 3.3V und 5V.
- Integrierte Schutzmaßnahmen: TVS, rückstellbare Sicherung und Schutzdioden.
- Schutz vor Überspannungen und ESD-Entladungen bis zu 15kV am RS422-Port.
- Eingebauter Abschlusswiderstand 120R, der über einen Jumper aktiviert wird.

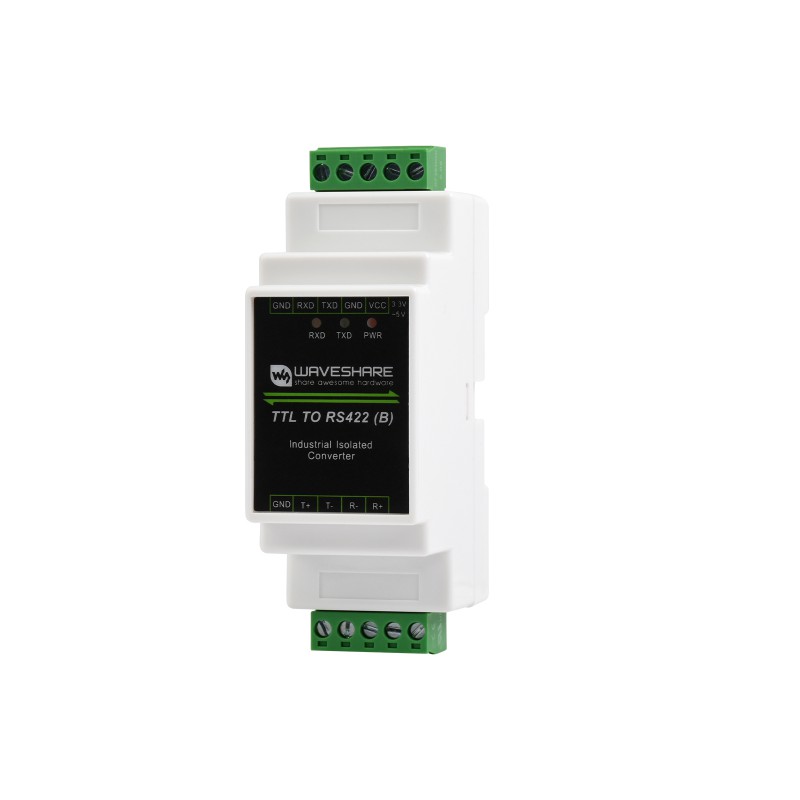

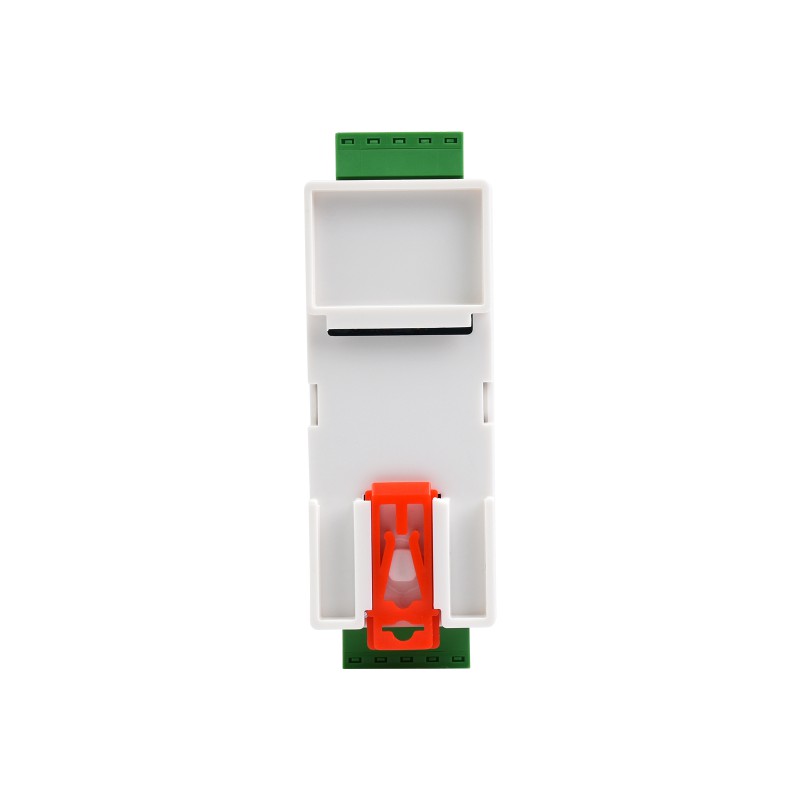

- Industrielles ABS-Gehäuse für die Montage auf DIN-Schienen 35 mm.
- Unterstützung der Übertragung über eine Distanz von bis zu 1,2 km im Vollduplex-Modus.
Funktion und Anwendung
Die Hauptaufgabe des Geräts besteht in der Umwandlung von TTL-Signalen in den differentiellen RS422-Standard, was die Erhöhung der Übertragungsreichweite sowie den Aufbau von Mehrpunktnetzwerken ermöglicht. Im RS422-Modus ist der Anschluss von bis zu 256 Knoten möglich (bei einer Anzahl von mehr als 16 wird die Verwendung von Signalverstärkern empfohlen).

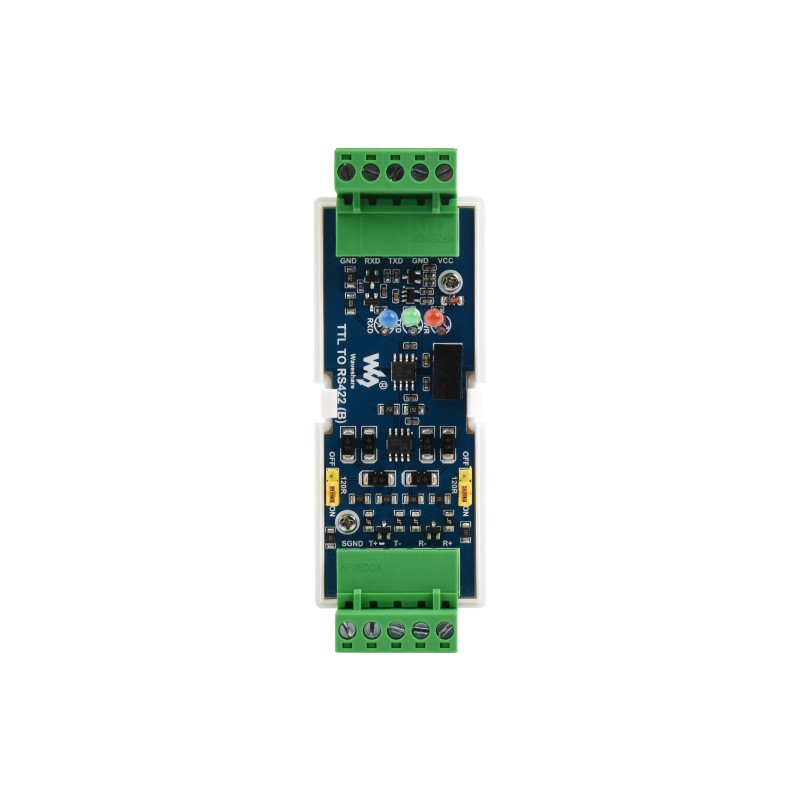

Beschreibung der Anschlüsse (Schnittstellen)
| Obere Anschlüsse (TTL) | Untere Anschlüsse (RS422) | ||
|---|---|---|---|
| VCC | DC-Stromversorgung 3.3V ~ 5V | R+ | Empfang des differentiellen Signals (+) |
| GND | Versorgungsmasse | R- | Empfang des differentiellen Signals (-) |
| TXD | TTL-Datenübertragung | T- | Übertragung des differentiellen Signals (-) |
| RXD | TTL-Datenempfang | T+ | Übertragung des differentiellen Signals (+) |
| GND | TTL-Signalmasse | GND | RS422-Signalmasse |
Technische Spezifikation
- Produkttyp: Isolierter TTL-zu-RS422-Konverter
- Stromversorgung: 3.3V ~ 5V
- Schutz der Stromversorgung: Überspannungsschutz, Verpolungsschutz
- TTL-Übertragungsdistanz: bis zu 10 m
- RS422-Übertragungsdistanz: bis zu 1.2 km
- Betriebsmodus: Full Duplex
- RS422-Schutz: Überspannungsschutz, 15kV ESD
- Abschlusswiderstand: 120R (konfigurierbar per Jumper)
- Gehäuse: ABS, Montage auf DIN-Schiene 35 mm

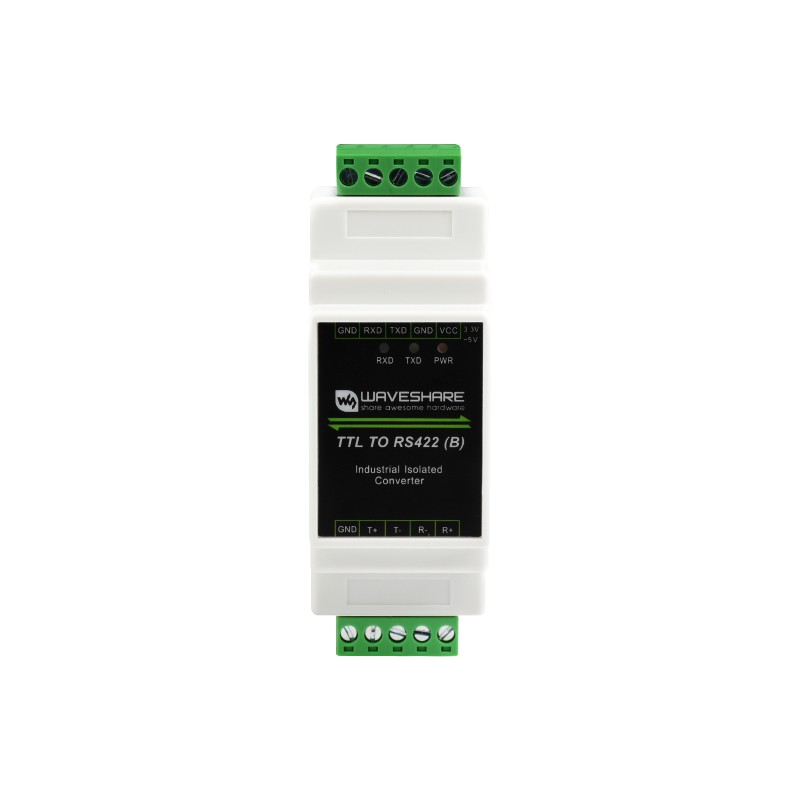

- Abmessungen: 106.0 × 58.6 × 36.0 mm
Lieferumfang
- TTL-zu-RS422-Konverter (B) x1
- Kleiner Schraubendreher x1
