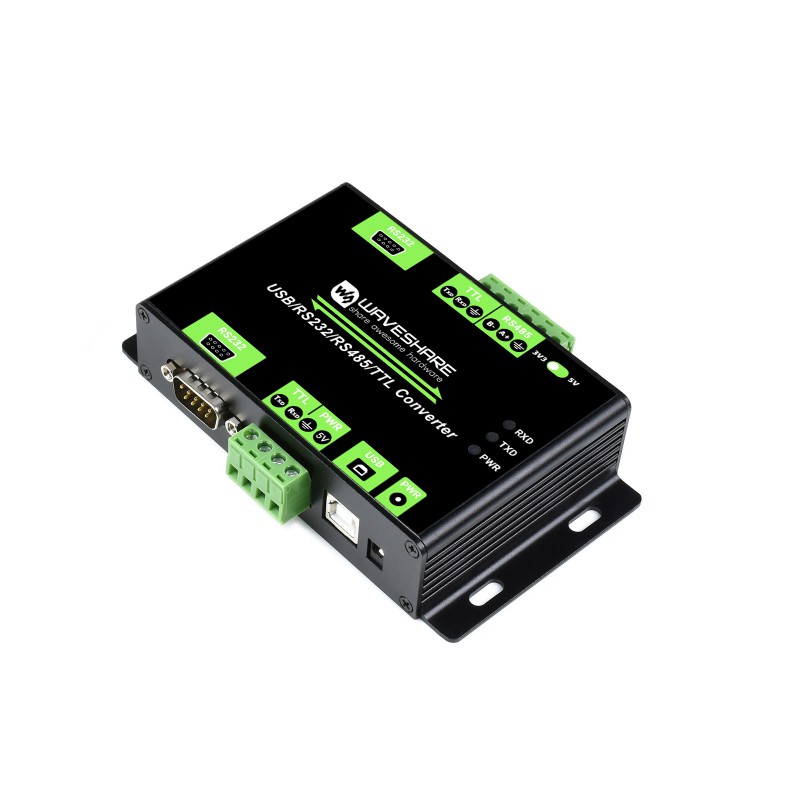

Industrieller isolierter Multi-Bus USB / RS232 / RS485 / TTL (UART) Konverter – Waveshare (SKU: 21411)
Isolierter Konverter für die Kommunikation zwischen USB-, RS232-, RS485- und TTL (UART)-Bussen. Das Gerät bewährt sich in der industriellen Automatisierung, in Steuerungssystemen und in Anwendungen, die eine stabile und störungsresistente Übertragung erfordern.
Die integrierte Strom- und Signalisolierung sowie Schutzschaltungen (u. a. TVS, rückstellbare Sicherung) tragen dazu bei, die Hardware in Umgebungen zu schützen, die Überspannungen, ESD-Entladungen und Störungen ausgesetzt sind. Das Metallgehäuse aus einer Aluminiumlegierung erhöht die Haltbarkeit und mechanische Widerstandsfähigkeit.
Hauptmerkmale:
- Industrieller, isolierter Multi-Bus-Konverter: USB / RS232 / TTL (UART) ↔ RS232 / RS485 / TTL (UART).
- Original FT232RL-Chip für USB-Kommunikation.
- Stromisolierung.
- Digitale Isolierung – Signaltrennung.
- Dämpfung von Überspannungen und Spannungsspitzen, ESD-Schutz.
- Überstrom- und Überspannungsschutz.
- Schutz der Übertragungsleitungen (RS232/RS485): TVS, Überspannungsdämpfung, ESD-Schutz.
- TTL-Pegelschalter 3.3V / 5V für das TTL-Terminal in Gruppe B.
- 3 LED-Anzeigen für Stromversorgung und TX/RX-Status.
- Robustes Gehäuse aus Aluminiumlegierung.
Funktionsbeschreibung und Kommunikationsprinzipien
Der Konverter verfügt über zwei unabhängige Schnittstellensätze, die als Group A und Group B gekennzeichnet sind. Die Datenübertragung erfolgt zwischen den Terminals verschiedener Gruppen (A ↔ B). Terminals innerhalb derselben Gruppe kommunizieren nicht miteinander.
- Die Kommunikation erfolgt ausschließlich zwischen den Gruppen: Group A ↔ Group B.
- Terminals in derselben Gruppe können nicht miteinander kommunizieren untereinander.
- Terminals in derselben Gruppe können nicht gleichzeitig senden (gleichzeitiger Empfang ist zulässig).
- Zu einem bestimmten Zeitpunkt ist nur ein Gerätepaar angepasst, was eine vollständige Kommunikation zwischen Group A und Group B gewährleistet.
Schnittstellen und Protokollkonvertierung (Multi-protocol / Multi-bus)
Das Gerät führt die Konvertierung und Datenübertragung zwischen den Schnittstellen in zwei Richtungen durch. Je nach Konfiguration können Daten von Group A zu Group B oder umgekehrt übertragen werden.
Datenübertragung: Group A → Group B
Datenübertragung: Group B → Group A
LED-Anzeigen – Betriebssignalisierung
Auf dem Gehäuse befinden sich 3 LEDs, die eine schnelle Überprüfung der Stromversorgung sowie des Übertragungsstatus (TX/RX) erleichtern.
Pin-Definition (Pinout)
Das folgende Schema zeigt die Pin-Definitionen für die Anschlüsse und Terminals (je nach gewähltem Kommunikationsmodus).
Außenabmessungen (Outline dimensions)
Technische Spezifikation
- Produkttyp: Industrial Isolated Multi-bus USB/RS232/RS485/TTL Converter
- Übertragungsgeschwindigkeit: 300 ~ 921600 bps
- Geschwindigkeit (RS232 → RS232): 300 ~ 600000 bps
- Systemunterstützung: Windows 11 / 10 / 8.1 / 8 / 7 / XP
- Betriebstemperatur: -25°C ~ 85°C
- Betriebsfeuchtigkeit: 5%RH ~ 95%RH
- Gehäuse: Aluminiumlegierung, matte Oberfläche (eloxiert)
- Isolierung: Stromversorgung + digital (Signal), integrierte Schutzvorrichtungen
- Signalisierung: 3× LED (Stromversorgung, TX/RX)
- Anwendung: Automatisierung, Steuerung, industrielle Systeme, Kommunikation mit erhöhten Anforderungen
Schnittstellen – Group A
USB
- Betriebsspannung: 5V
- Anschluss: USB-B
- Schutz: rückstellbare Sicherung 200mA, isolierter Ausgang
RS232
- Anschluss: DB9 Stecker
- Schutz: TVS, Überspannungsdämpfung, ESD-Schutz
- Übertragungsmodus: Punkt-zu-Punkt
TTL (UART)
- Betriebsspannung: 5V
- Anschluss: Schraubklemme
- Anschlüsse: TXD, RXD, GND, 5V
- Schutz: Begrenzungsdiode, Überspannungsschutz, Verpolungsschutz, Störfestigkeit
Schnittstellen – Group B
RS485
- Anschluss: Schraubklemme
- Anschlüsse: A+, B-, GND
- Richtungssteuerung: automatisch (hardware auto control)
- Schutz: ESD-Schutz, Überspannungsdämpfung, Stoßspannungsfestigkeit
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten; für 16+ werden Repeater empfohlen)
RS232
- Anschluss: DB9 Stecker
- Schutz: TVS, Überspannungsdämpfung, ESD-Schutz
- Übertragungsmodus: Punkt-zu-Punkt
TTL (UART)
- Betriebsspannung: 3.3V / 5V (umschaltbar)
- Anschluss: Schraubklemme
- Anschlüsse: TXD, RXD, GND
- Schutz: Begrenzungsdiode, Überspannungsschutz, Verpolungsschutz, Störfestigkeit
Lieferumfang
- Multibus Converter × 1
- USB-Kabel (~1.2 m) × 1
