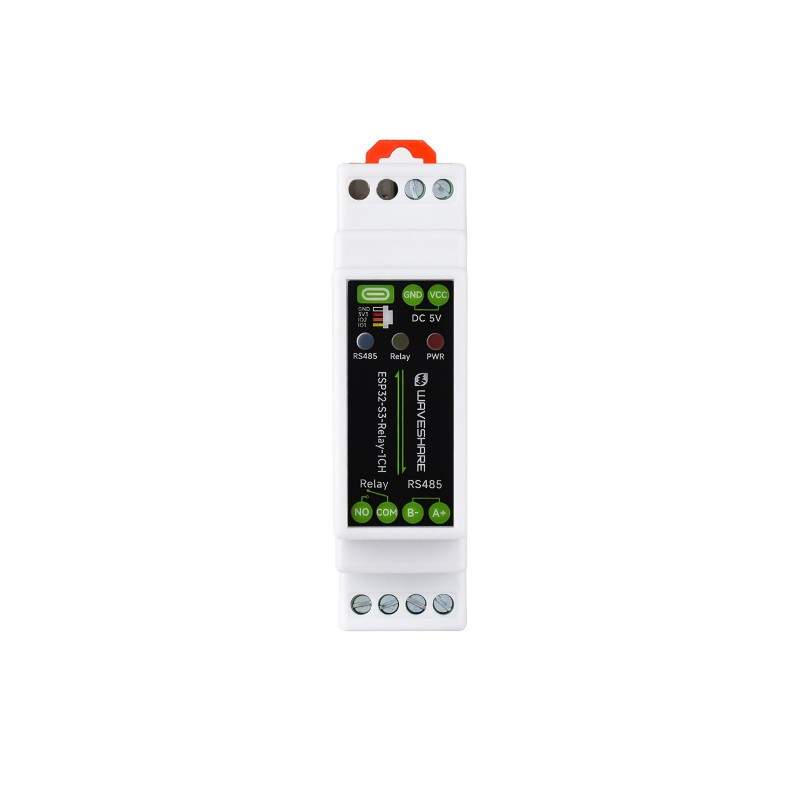

Industrielles 1-Kanal-WLAN-Relaismodul mit ESP32-S3
Basierend auf dem leistungsstarken ESP32-S3-Mikrocontroller, industrielles Modul mit einem Relais, das drahtlose Wi-Fi-Kommunikation, Bluetooth 5 (LE) sowie eine isolierte RS485-Schnittstelle unterstützt. Es ist mit einer Reihe von Schutzschaltungen ausgestattet, wie z. B. einer Stromversorgungs- und Optokoppler-Isolierung, und in einem Gehäuse untergebracht, das für die Montage auf einer DIN-Schiene geeignet ist. Es bietet eine sichere und zuverlässige Steuerung in industriellen Anwendungen und Automatisierungssystemen.
Hauptmerkmale:
- Mikrocontroller ESP32-S3 (Dual-Core Xtensa 32-Bit LX7, 240 MHz).
- Integrierte drahtlose Kommunikation Wi-Fi 2.4GHz sowie Bluetooth 5 (LE).
- Hochwertiges Relais mit einer Kontaktbelastbarkeit von ≤10A 250VAC / 30VDC.
- Eingebaute, isolierte Schnittstelle RS485 zur Kommunikation mit Sensoren und industriellen Geräten (z. B. Modbus).
- Integrierter Chip RTC zur Unterstützung zeitgesteuerter Aufgaben.
- Anschluss USB Typ C für Stromversorgung, Programmierung und Debugging.
- Erweiterte Schutzschaltungen: Stromversorgungsisolierung, Optokoppler-Isolierung (gegen Hochspannung) sowie digitale Isolierung (gegen Signalstörungen).
- LED-Anzeigen für Stromversorgung, Relaisstatus und RS485-Datenübertragung (TX/RX).
- Praktisches Gehäuse mit Halterung für DIN-Schiene, für eine einfache und sichere Montage in Schaltschränken.
Sicherheit und erweiterte Isolierung
Das Modul verfügt über integrierte Schaltkreise zur Vermeidung von Störungen und Schäden durch Überspannungen. Dies umfasst eine hardwareseitige Stromversorgungsisolierung, eine digitale Isolierung der Signalpfade sowie eine Optokoppler-Isolierung des Relais, was einen stabilen und sicheren Betrieb selbst in anspruchsvollen industriellen Umgebungen gewährleistet.
Anschlussplan und Pinbelegung
Obere Leiste und Anschlüsse:
- Stromversorgung (Schraubklemme): DC-Eingang 5V (Positiv / Negativ).
- USB Typ C: Stromversorgung, Programmierung und USB-Kommunikation.
- Anschluss SH1.0: System-Pins - GND, Ausgang 3.3V, GPIO2, GPIO1.
Untere Klemmleiste:
- RS485-Schnittstelle: Signalleitungen A+ und B-.
- Relais: COM (gemeinsam) und NO (Schließer).
Aufbau der Hauptplatine
- ESP32-S3: bis 240MHz, mit Wi-Fi 2.4GHz und BLE.
- DC-DC-Wandler: unterstützt Ausgang bis 3.3V 2A.
- Goldpin-Anschlüsse (Raster 2.0mm): zum Anschluss externer Module.
- Stromversorgungs-Schraubklemme: Eingang 5V DC.
- USB-C-Anschluss: Stromversorgung und Kommunikation.
- RTC-Batterieanschluss (SH1.0): Zeitpufferung für den PCF85063-Chip.
- Keramikantenne: auf der Platine integriert.
- IPEX-Anschluss 1: optionaler Anschluss einer externen Antenne.
- LED-Anzeigen: PWR, RELAY, RS485 (TX grün, RX blau).
- Hardware-Isolierung: Optokoppler, digitale Signalisolierung und eingebautes isoliertes Netzteil.
- Tasten: BOOT und RESET für den Mikrocontroller.
- TVS-Dioden: hardwareseitige Überspannungsdämpfung.
- Hochwertiges Relais: 10A 250VAC / 30VDC.
- RS485-Abschlusswiderstand: eingebauter 120R, per Jumper aktiviert.
Technische Spezifikation
- Mikrocontroller: ESP32-S3 (standardmäßig ESP32-S3R8-Chip)
- Konnektivität: Wi-Fi 2.4GHz (802.11 b/g/n), Bluetooth 5 (LE)
- Stromversorgung: 5V DC (über USB-C oder Schraubklemme)
- Relaistyp: 1 Kanal, Kontakt 1 NO (Schließer)
- Relaisbelastbarkeit: ≤10A 250VAC / 30VDC
- Relaisisolierung: Optokoppler
- RS485-Schnittstelle: Galvanisch isoliert (Schraubklemme)
- RS485-Schutz: TVS-Dioden, Überspannungs- und ESD-Schutz
- RS485-Richtung: Automatische Hardware-Steuerung
- Statusanzeigen (LED): Stromversorgung, Relais, RS485 (TX/RX)
- Gehäuse: Schutzgehäuse mit DIN-Schienen-Clip
- Gesamtabmessungen: 91,6 × 23,3 × 58,7 mm

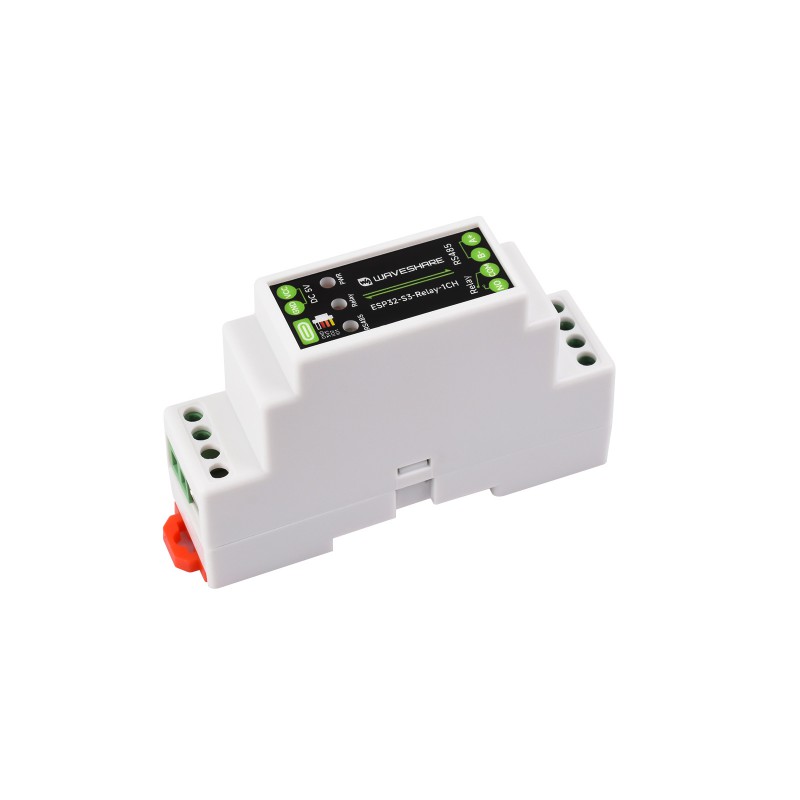

DIN-Schienengehäuse und Abmessungen
Lieferumfang
- ESP32-S3-Relay-1CH Modul – 1 Stk.
- 4-Pin SH1.0 Kabel (ca. 150 mm) – 1 Stk.
- Schlitzschraubendreher – 1 Stk.
