Industrielles 6-Kanal-Relaismodul RP2350 Wi-Fi Bluetooth RS485 DIN-Schienengehäuse
Industrielles Relaismodul basierend auf dem neuesten RP2350-Mikrocontroller. Diese Version ist mit einem drahtlosen Kommunikationsmodul (Wi-Fi/Bluetooth), 6 Relaiskanälen, einer isolierten RS485-Schnittstelle und einem mit dem Raspberry Pi Pico HAT kompatiblen Anschluss ausgestattet. Es verfügt über eine Reihe fortschrittlicher Schutzfunktionen, Leistungs- und Optokoppler-Isolierung sowie ein robustes ABS-Gehäuse, das für die DIN-Schienenmontage geeignet ist.
Hauptmerkmale:
- RP2350B Mikrocontroller – hohe Leistung und Flexibilität
- Integrierte drahtlose Kommunikation: Raspberry Pi Radio Module 2 (RM2)
- Unterstützung für Wi-Fi 4 (802.11n) und Bluetooth 5.2 (einschließlich BLE)
- Funkchip: Infineon CYW43439
- Dual-Core-Architektur: 2× ARM Cortex-M33 oder 2× Hazard3 RISC-V (bis zu 150 MHz)
- Speicher: 520KB SRAM, 16MB Flash
- 6 hochwertige Relais – Kontaktbelastbarkeit ≤10A 250VAC / 30VDC
- Isolierte RS485-Schnittstelle (Modbus) für die Kommunikation mit industriellen Sensoren und Steuerungen
- 40PIN-Header kompatibel mit Raspberry Pi Pico HAT Erweiterungen
- Breiter Versorgungsspannungsbereich: 7V ~ 36V DC (Schraubklemmen)
- Vollständige Isolierung: Optokoppler-, Digital- und Stromversorgungs-Isolierung
- Eingebauter Summer und RGB-LED (WS2812)

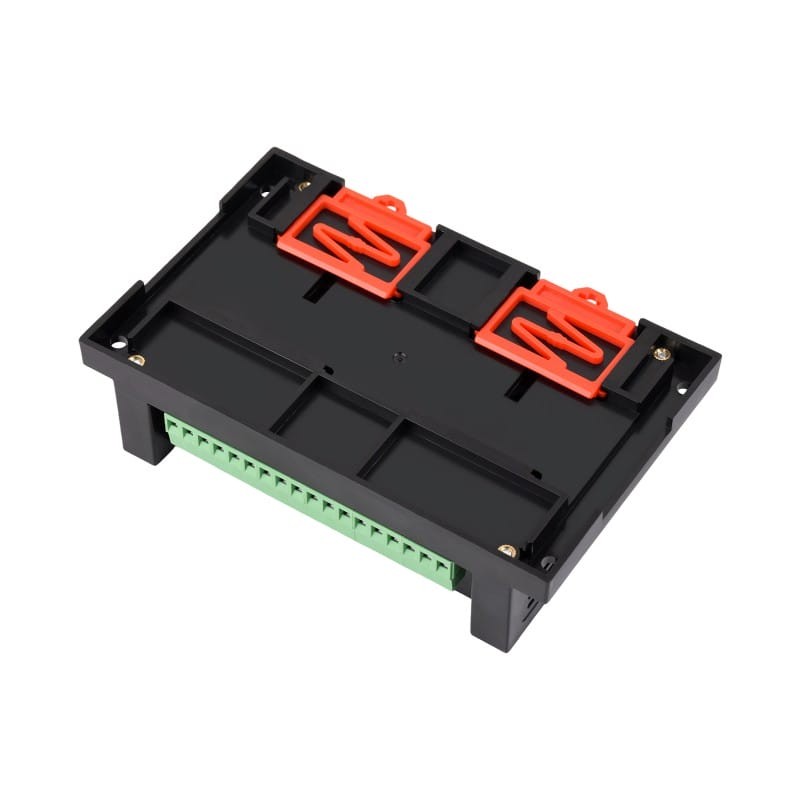

- ABS-Schutzgehäuse mit einfacher DIN-Schienenmontage
- USB-C-Anschluss – Programmierung (Drag-and-Drop), USB-Host/Device-Unterstützung
Hochwertige Relais und Steuerung
Das Modul unterstützt 6 Kanäle mit Relais für bis zu 10A (250VAC/30VDC). Es ermöglicht die direkte Steuerung von 230V-Haushaltsgeräten oder DC-Automatisierung.
Mehrstufige Isolierung und Sicherheit
Das Gerät ist mit Stromisolierung, digitaler Isolierung und Optokopplern zur Trennung von Hochspannungskreisen ausgestattet. Zusätzlich werden TVS-Dioden und Gasableiter für maximale Stabilität eingesetzt.
Erweiterungsmöglichkeiten – Pico HAT und RS485
Der integrierte 40PIN-Header ermöglicht die Verwendung von HATs für den Raspberry Pi Pico. Der RS485-Port erlaubt die Integration in industrielle Modbus-Netzwerke.
Beschreibung der Board-Komponenten
- RP2350B
Dual-Core MCU, bis zu 150 MHz - 40PIN Raspberry Pi Pico HAT Anschluss
- Relais-Schraubklemmen
- 6 Relais (10A 250V AC / 30V DC)
- Optokoppler
Isolierung von Hochspannungskreisen - Stromisolationsmodul
- Digitaler Isolationschip
- TVS-Diode (Überspannungsschutz)
- Keramischer Gasableiter
- Jumper für RS485-Abschlusswiderstand (120Ω)
- RS485-Schnittstelle
- 7~36V DC Stromversorgung
- LED-Anzeigen (PWR, TXD, RXD)
- WS2812 RGB-LED
- USB-Typ-C-Anschluss (Programmierung)
- Summer
- RESET-Taste
- BOOT-Taste
- Raspberry Pi Wireless Modul (RM2)
Unterstützung für Wi-Fi 4 und Bluetooth 5.2
Technische Spezifikationen
- Mikrocontroller: RP2350B
- Drahtlose Konnektivität: Wi-Fi 4 (802.11n), Bluetooth 5.2 / BLE
- Funkchip: Infineon CYW43439
- Stromversorgung: 7V ~ 36V (Schraubklemmen) oder 5V (USB-C)
- Relaisanzahl: 6 Kanäle (1NO 1NC)
- Kontaktbelastbarkeit: ≤10A 250VAC / 30VDC
- RS485-Schnittstelle: Isoliert, mit TVS- und ESD-Schutz
- Isolierung: Stromversorgung, Digital, Optokoppler
- Anzeigen: RGB-LED, PWR, TX, RX
- Erweiterungen: 40PIN-Header (Pico HAT kompatibel)
- Gehäuse: ABS, DIN-Schienenmontage
- Abmessungen: 145 × 90 × 40 mm
Inhalt des Sets
- RP2350-Relay-6CH (Wi-Fi/BT Version) ×1
- Externe 2.4G Antenne ×1
- Schraubendreher ×1
