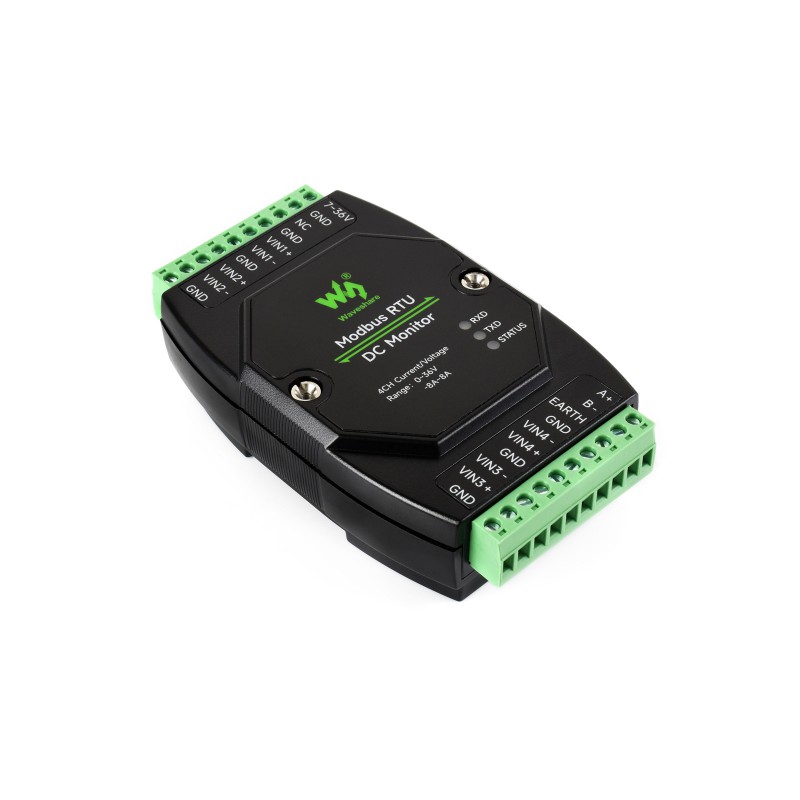

Industrielles DC-Leistungsüberwachungsmodul 4-Kanal Modbus RTU RS485
Industrielles Modul zur 4-Kanal-Überwachung von Gleichstromparametern (DC). Das Gerät kommuniziert über eine RS485-Schnittstelle und das Modbus RTU-Protokoll, was eine präzise Messung von Spannung, Strom und Leistung ermöglicht. Es verfügt über fortschrittliche Schutzmechanismen, einschließlich galvanischer Trennung der Stromversorgung, Optokoppler-Isolierung und TVS-Dioden, was es zu einer zuverlässigen und sicheren Lösung für anspruchsvolle industrielle Umgebungen macht.
Hauptmerkmale:
- 4-Kanal, unabhängige Messung von Spannung (bis 36 V), Strom (bis ±8 A) sowie Leistung.
- Hohe Messpräzision (16-Bit) dank 0.002 Ω Messwiderstand mit einer Toleranz von 1%.
- Kommunikation über eine isolierte RS485-Schnittstelle (Modbus RTU-Protokoll) mit Unterstützung für die Kaskadierung von Geräten.
- Konfigurierbare Hardware-Adresse im Bereich von 1~255.
- Großer Versorgungsspannungsbereich von 7 V bis 36 V DC.
- Integrierte Isolierung der Stromversorgung und Signale (Optokoppler).
- Hardware-Schutz: rückstellbare Sicherung, TVS-Dioden, Schutz vor Überspannungen und Entladungen.
- Gehäuse geeignet für die Standard-DIN-Schienenmontage (35 mm).
Funktionsweise und Schnittstellen
Das Modul unterstützt das Senden von Modbus RTU-Befehlen über den RS485-Bus, um Messdaten zu erfassen. Es ist mit 3 eingebauten LEDs ausgestattet, die eine sofortige Überwachung des Mikrocontroller-Status sowie des Sende- und Empfangszustands der Signale erleichtern.

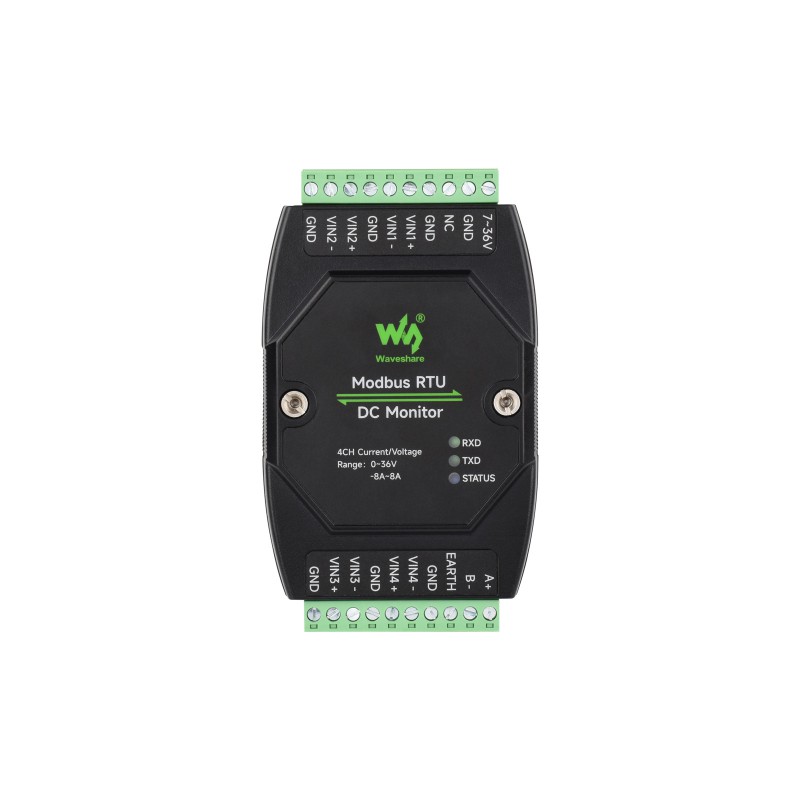

Das Gerät kann Strom und Spannung auf vier unabhängigen Kanälen messen: (IN1+ IN1-), (IN2+ IN2-), (IN3+ IN3-) und (IN4+ IN4-). Die Strommessungen sind bidirektional (die Eingänge können auch mit den Ausgängen vertauscht werden) und basieren auf dem Auslesen der Potenzialdifferenz an einem eingebauten Widerstand, der in Reihe zwischen INx+ und INx- geschaltet ist.
Wichtiger Hinweis: Bei der Messung von Signalen aus verschiedenen Stromquellen ist die Verbindung der gemeinsamen Masse (GND) zwingend erforderlich. Andernfalls ist eine Messung der Busspannung nicht möglich und das System misst lediglich die Differenzspannung sowie den Strom.
Bequeme Montage auf DIN-Schiene
Das robuste Gehäuse mit Rail-Mount-Verschluss ermöglicht eine schnelle und sichere Montage auf einer Standard-DIN-Schiene 35 mm. Diese Konstruktion erleichtert die Implementierung des Geräts in professionellen Schaltschränken und der industriellen Automatisierung und bietet gleichzeitig die Möglichkeit, weitere Module einfach zu verbinden.

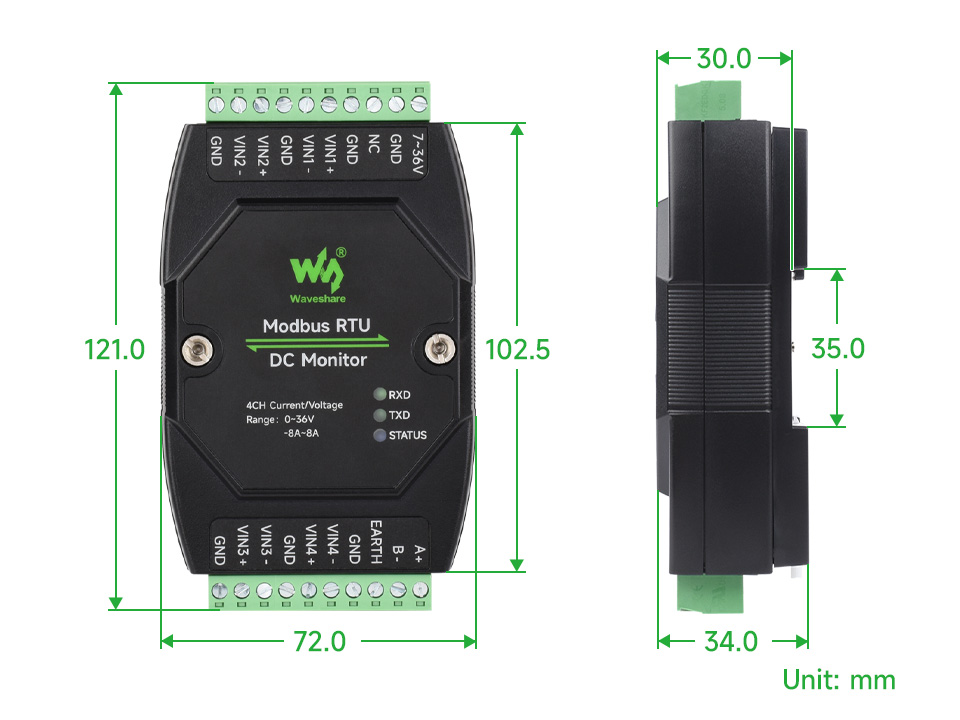

Abmessungen
Technische Spezifikation
- Kommunikationsschnittstelle: RS485
- Protokoll: Standard Modbus RTU
- Übertragungsgeschwindigkeit (Baudrate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Standard-Kommunikationsformat: 9600, N, 8, 1
- Versorgungsspannung: DC 7 ~ 36 V
- Strommesswiderstand (Shunt): 0.002 Ω, Toleranz 1%
- Spannungsmessbereich: 0 ~ 36 V
- Strommessbereich: ±8 A
- Messauflösung: 0.8 mA
Lieferumfang
- Modbus RTU DC Monitor Modul - 1 Stk.
- Klemmenadapter für die Stromversorgung - 1 Stk.
- Schraubendreher - 1 Stk.
