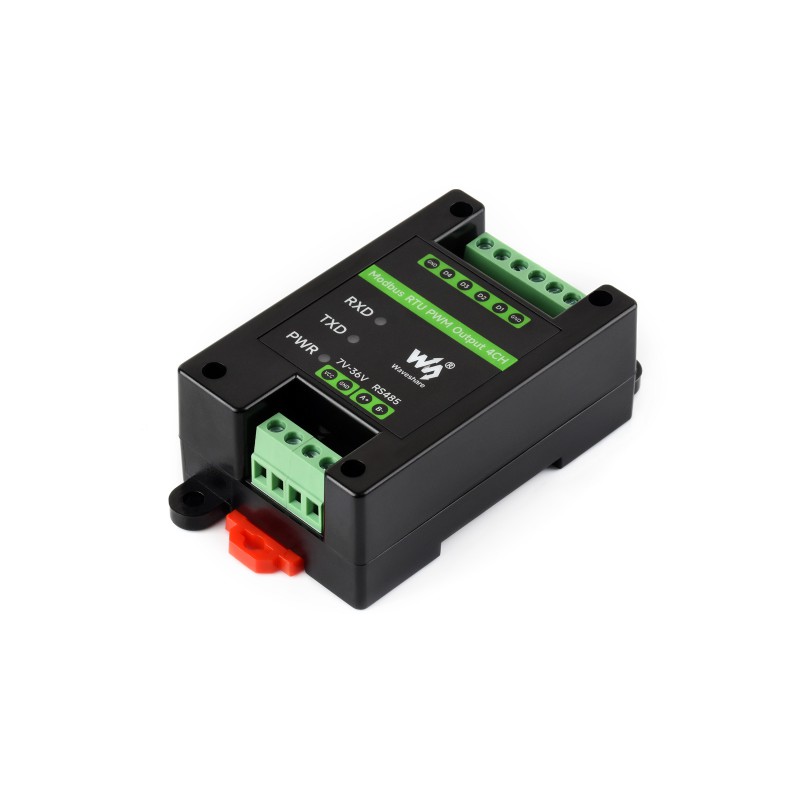

Industrielles Ausgangsmodul 4-CH PWM RS485 Modbus RTU
Industrielles Ausgangsmodul mit 4 unabhängigen PWM-Kanälen mit einstellbarer Frequenz und Tastverhältnis, gesteuert über eine RS485-Schnittstelle mittels Modbus RTU-Protokoll. Das Gerät wurde für anspruchsvolle industrielle Umgebungen entwickelt, verfügt über eine doppelte Isolierung (Stromversorgung und Signal) sowie integrierte Schutzvorrichtungen und ist in einem für die DIN-Schienenmontage geeigneten Gehäuse untergebracht.
Hauptmerkmale:
- 4 PWM-Ausgangskanäle mit unabhängiger Frequenz- und Tastverhältniseinstellung.
- Kommunikation über eine isolierte RS485-Schnittstelle unter Verwendung des Standard-Modbus RTU-Protokolls.
- Ausgänge isoliert durch schnelle Optokoppler, mit der Möglichkeit, die Ausgangsspannung (3.3V oder 5V) über einen internen Jumper zu ändern.
- Konfigurierbare Geräteadresse (1~255), die eine Kaskadierung mehrerer Module am RS485-Bus ermöglicht.
- Großer Versorgungsspannungsbereich (7~36V DC) dank eingebautem Stabilisator.
- Doppelte Isolierung: Unibody für die Stromversorgung und magnetisch für das Signal, was eine hohe Störfestigkeit gewährleistet.
- Integrierte Schutzvorrichtungen: Polymersicherung (rücksetzbar), TVS-Dioden, Schutz gegen Überspannung, elektrostatische Entladungen und Überstrom.
- Hardware-Watchdog, der einen stabilen Betrieb ohne Abstürze garantiert.
- Kompaktes Gehäuse für die Montage auf einer Standard-DIN-Schiene.
- Drei LED-Anzeigen für den Status der Stromversorgung sowie das Senden und Empfangen von Signalen.
Grundlegende Funktionalität
Das Gerät ermöglicht das Senden von Befehlen im Modbus RTU-Protokoll über den RS485-Bus, was eine präzise Erzeugung und Steuerung von PWM-Ausgangssignalen erlaubt.

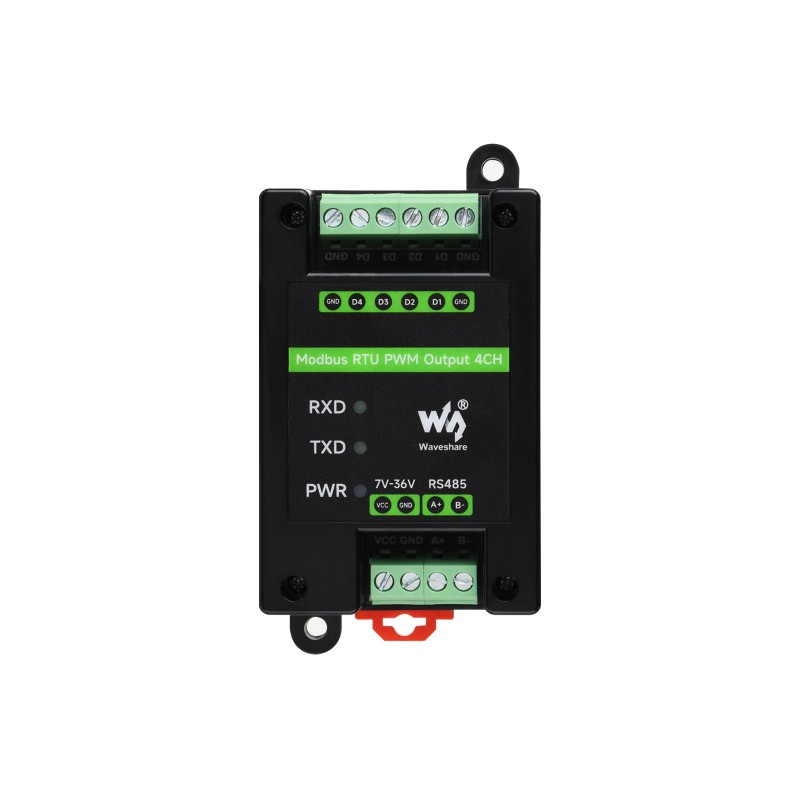

Industrielle Isolierung und Schutz
Das Modul verfügt über eine integrierte, doppelte Isolierung der Stromversorgung und des Signals für die RS485-Kommunikation, was eine stabile Isolationsspannung und einen starken Schutz gegen Störungen gewährleistet. Eingebaute TVS-Dioden unterdrücken effektiv Überspannungen und kurzzeitige Spannungsspitzen. Das Gerät ist gegen ESD-Entladungen geschützt. Die Verwendung einer Polymersicherung und Schutzdioden garantiert stabile Stromparameter, was das Modul zur idealen Wahl für anspruchsvolle industrielle Anwendungen macht.

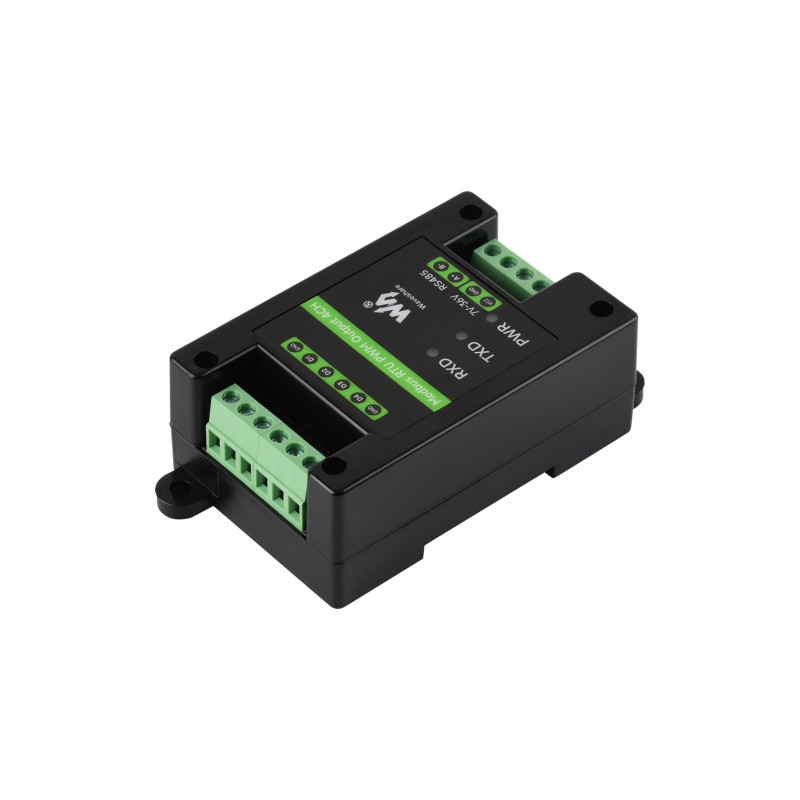

Anschlussplan
Die Anschlüsse D1 bis D4 sind die PWM-Signalausgänge, während GND die Masse der Stromversorgung darstellt. Der PWM-Ausgangsfrequenzbereich liegt zwischen 1 Hz und 200 kHz. Um das Gerät mit einem Computer oder einer übergeordneten Steuerung zu verbinden, muss ein RS485-Konverter verwendet werden, wobei die Signale mit den Leitungen A an A und B an B verbunden werden.
Adresskonfiguration
Das Modul verfügt über keine DIP-Schalter zur Hardware-Konfiguration. Die Geräteadresse (Slave-Adresse) wird ausschließlich per Software über entsprechende Konfigurationsbefehle vergeben, die über den Bus gesendet werden.

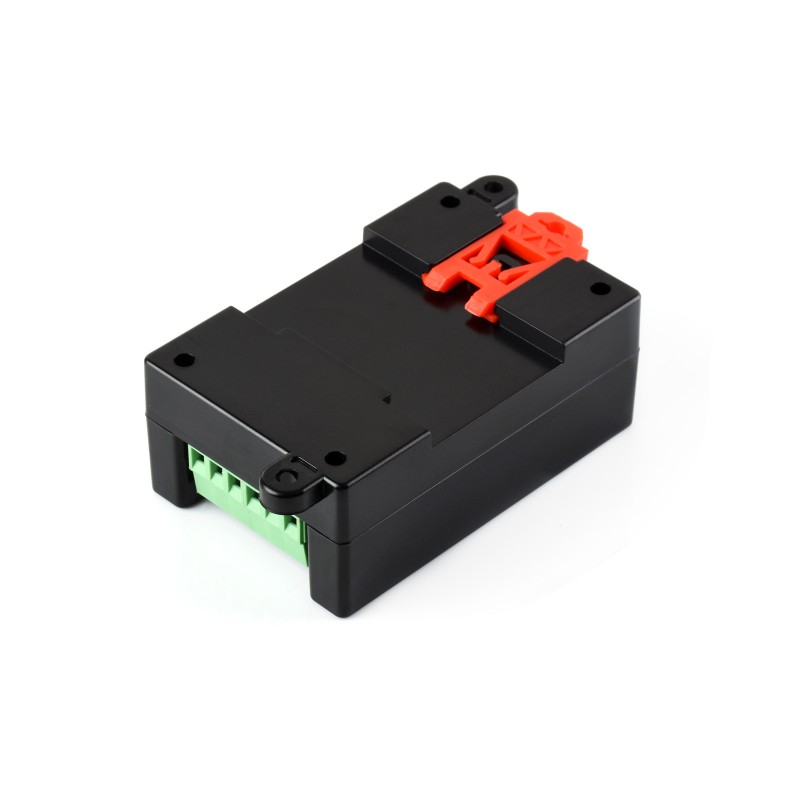

Abmessungen
Technische Spezifikation
- Kommunikationsschnittstelle: RS485
- Übertragungsgeschwindigkeit (Baudrate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Standard-Kommunikationsformat: 9600, N, 8, 1
- Protokoll: Standard Modbus RTU
- Versorgungsspannung: DC 7~36V
- Ausgangsspannung: Standardmäßig 3.3V (änderbar auf 5V mittels Jumper)
- Ausgangsstrom: Signalpegel, < 30mA
- Impulsfrequenz: 1Hz ~ 200KHz
- Frequenzauflösung: 0.01Hz
- Frequenzgenauigkeit: 5‰
- Tastverhältnis (Duty Cycle): 0 ~ 100%
- Auflösung des Tastverhältnisses: 0.01%
- Genauigkeit des Tastverhältnisses: 5‰ (1Hz ~ 50kHz), 1% (50kHz ~ 200kHz)
Lieferumfang
- Modbus RTU PWM Output 4CH Modul x1
- Stromversorgungs-Terminaladapter x1
- Schraubendreher x1
