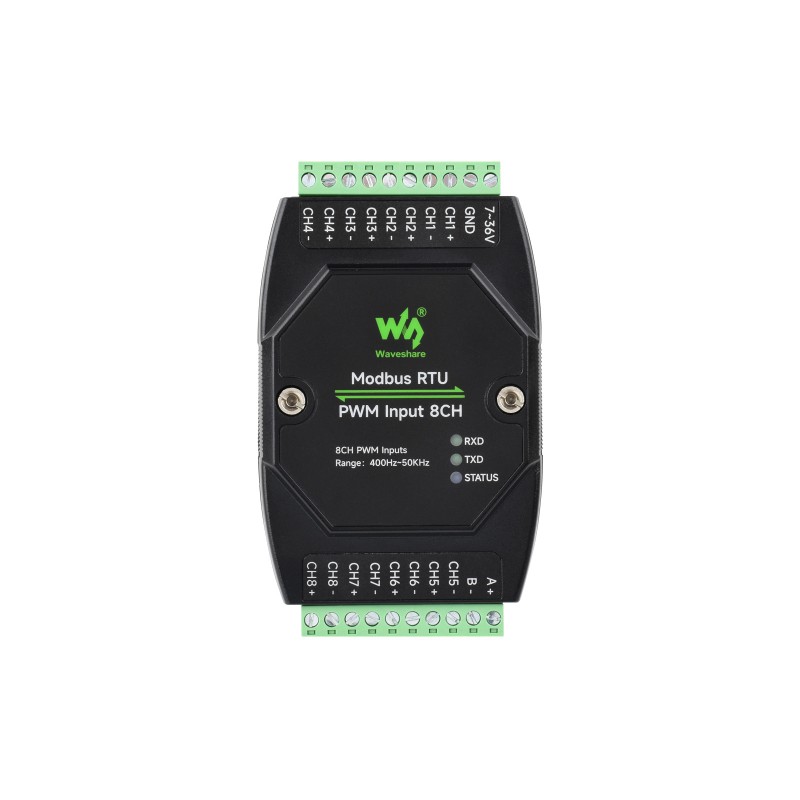

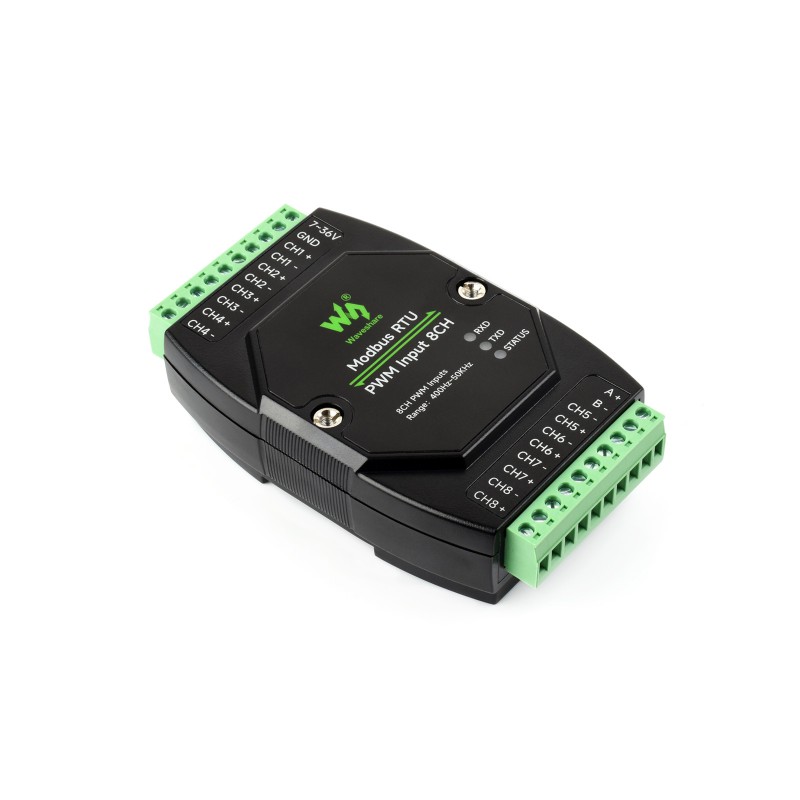

Industrielles PWM-Eingangsmodul 8-Kanal RS485 Modbus RTU
Industrielles, 8-Kanal PWM-Eingangsmodul, das über eine RS485-Schnittstelle mit dem Modbus RTU-Protokoll kommuniziert. Das Gerät ermöglicht eine präzise Erkennung der Frequenz und des Tastverhältnisses von PWM-Signalen und unterstützt Frequenzen von 400 Hz bis 50 kHz. Es ist mit umfassenden Schutzmaßnahmen ausgestattet, darunter galvanische Trennung, eine Polymersicherung und TVS-Dioden, was einen stabilen und sicheren Betrieb in industriellen Anwendungen garantiert.
Hauptmerkmale
- Isolierte RS485-Schnittstelle zur Erfassung eines 8-Kanal PWM-Eingangs.
- Schnelle Optokoppler-Isolierung zur Unterstützung der Erkennung von Hochfrequenzsignalen.
- Konfigurierbare Geräteadresse (1~255) mit der Möglichkeit zur Kaskadierung am RS485-Bus.
- Großer Spannungsversorgungsbereich von 7~36V DC.
- Integrierte Stromversorgungs- und Signalisolierung, die keine zusätzliche Stromversorgung auf der Seite des isolierten Terminals erfordert.
- Industrielle Schutzmaßnahmen: Polymersicherung, TVS-Dioden, ESD-Schutz und Überspannungsschutz.
- Eingebauter Hardware-Watchdog für einen stabilen und kontinuierlichen Systembetrieb.

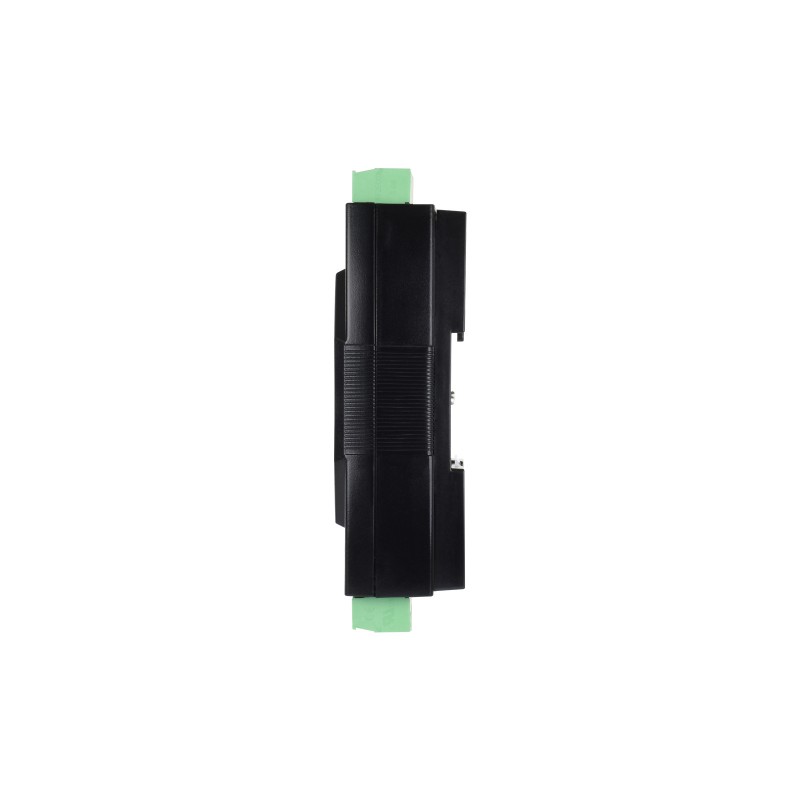

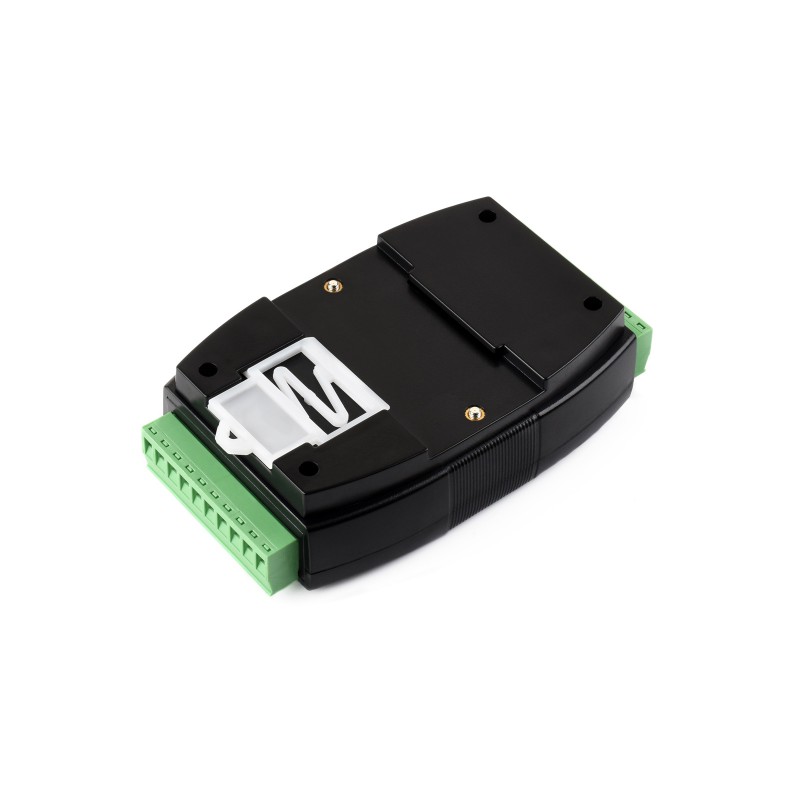

- Gehäuse mit einfacher Montage auf DIN-Schiene und Kaskadierungsmöglichkeit.
- 3 LEDs zur Anzeige des MCU-Status und der Signalübertragung.
Funktionalität und Anwendung
Die Hauptaufgabe des Moduls besteht darin, Signale in Form von PWM-Impulsen zu erfassen und diese für das Master-System zum Auslesen bereitzustellen. Dies erfolgt durch das Senden entsprechender Befehle unter Verwendung des Protokolls Modbus RTU über den Bus RS485. Das Modul eignet sich ideal für Automatisierungssysteme, Messwerte von Industriesensoren und fortschrittliche Prozesssteuerungssysteme.
Industrielle Isolierung und Schutzmaßnahmen
Auf der Platine wurde eine doppelte Isolierung der Stromversorgung und des Signals für die RS485-Kommunikation implementiert. Dies gewährleistet ein hohes Maß an Zuverlässigkeit und eine sehr hohe Beständigkeit gegen elektromagnetische Störungen in schwierigen Umgebungen. Eingebaute TVS-Dioden (Transient Voltage Suppressor) unterdrücken effektiv Spannungsspitzen und transiente Zustände im Stromkreis und schützen das System vor Blitzeinschlägen und elektrostatischen Entladungen (ESD). Die polymere PTC-Sicherung und Schutzdioden sorgen für Beständigkeit gegen Überstrom und Überspannung und stabilisieren den Stromverbrauch sowie die Ausgangsspannung.
Technische Spezifikation
- Kommunikationsschnittstelle: RS485
- Übertragungsgeschwindigkeit (Baudrate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Standard-Kommunikationsformat: 9600, N, 8, 1
- Protokoll: Standard Modbus RTU
- Versorgungsspannung: DC 7~36V
- Impulseingangsspannung: 3.3V ~ 30V
- Frequenzerfassungsbereich: 400Hz ~ 50kHz
- Frequenzauflösung: 0.01Hz
- Frequenzgenauigkeit: 5‰
- Erfassungsbereich des Tastverhältnisses (Duty Cycle): 0 ~ 100%
- Auflösung des Tastverhältnisses: 0.01%
- Genauigkeit des Tastverhältnisses: 5‰
Lieferumfang

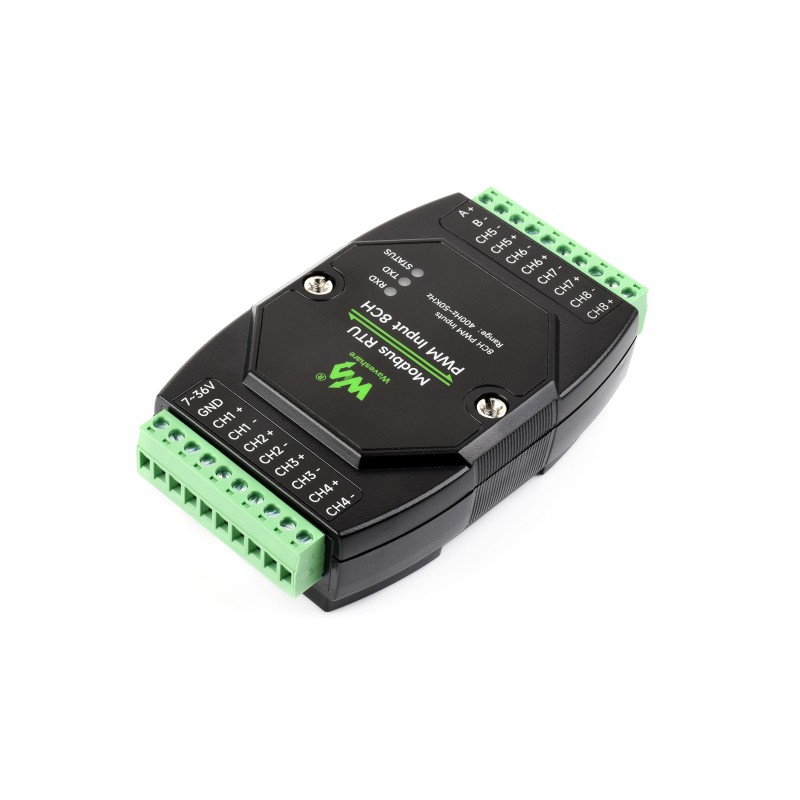

- Modbus RTU PWM Input 8CH Modul
- Terminaladapter für einfachen Stromanschluss
- Schraubendreher zur Montageerleichterung
