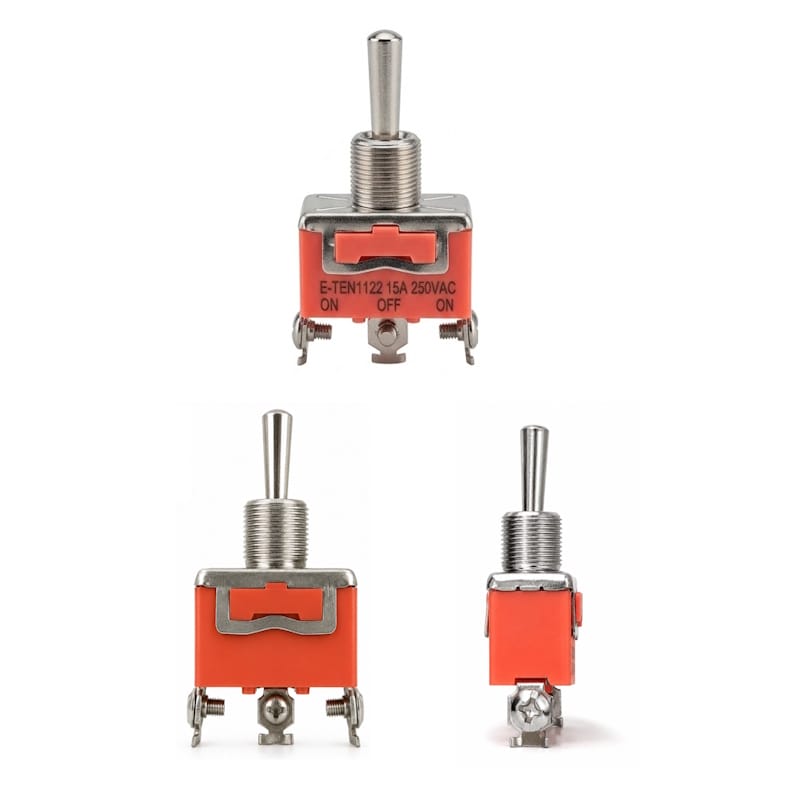

Kippschalter E-TEN1122 ON-OFF-ON SPDT 3 Pins 15A 250V AC
Kippschalter E-TEN1122, ein Drei-Positionen-Schalter ON-OFF-ON, der zur Steuerung eines Stromkreises und zum Umschalten zwischen zwei Ausgängen konzipiert ist. Die Kontaktbelastbarkeit beträgt 15 A bei 250 V AC, und die Montage erfolgt in einer Bohrung mit einem Durchmesser von 12 mm.
Hauptmerkmale:
- Drei stabile Arbeitspositionen: ON-OFF-ON.
- Kontaktkonfiguration SPDT.
- Umschalten eines gemeinsamen Kontakts zwischen zwei Ausgängen.
- Kontaktbelastbarkeit bis zu 15 A bei 250 V AC.
- 3 Anschlüsse zum Verbinden von Leitungen.
- Für die Schalttafelmontage geeignet.
- Montagedurchmesser: 12 mm.
Funktionsweise
Der Schalter E-TEN1122 arbeitet in der SPDT-Konfiguration (Single Pole Double Throw). Je nach Stellung des Hebels wird der gemeinsame Kontakt mit einem der beiden anderen Anschlüsse verbunden. Die Mittelstellung OFF unterbricht beide Verbindungen.
Anwendung
- Bedienfelder,
- elektrische und elektronische Geräte,
- Maschinen und Werkstattausrüstung,
- Wahl der Betriebsrichtung eines Geräts,
- Umschalten zwischen zwei Stromkreisen,
- Elektronik- und DIY-Projekte,
- Reparatur von Geräten als Ersatzteil.
Montage
Der Schalter ist für die Schalttafelmontage in einer Bohrung mit einem Durchmesser von 12 mm vorgesehen. Das Gewindegehäuse ermöglicht die Befestigung des Elements in einem Gehäuse oder Bedienfeld.
Wie funktioniert der Schalter E-TEN1122?
Der Schalter verfügt über drei Anschlüsse: einen mittleren gemeinsamen Kontakt und zwei Schaltkontakte. Je nach Hebelstellung wird der gemeinsame Kontakt mit einem der beiden Ausgänge verbunden.
- Erste Position ON: der gemeinsame Kontakt wird mit dem ersten Ausgang verbunden.
- Mittelstellung OFF: der gemeinsame Kontakt ist von beiden Ausgängen getrennt.
- Zweite Position ON: der gemeinsame Kontakt wird mit dem zweiten Ausgang verbunden.
Die ON-OFF-ON-Schaltung ermöglicht die Wahl zwischen zwei Stromkreisen, wobei die Mittelstellung beide Stromkreise unterbricht.
Technische Spezifikation
- Modell: E-TEN1122
- Typ: Kippschalter
- Schaltweise: ON-OFF-ON
- Anzahl der Positionen: 3
- Kontaktkonfiguration: SPDT
- Anzahl der Anschlüsse: 3
- Nennspannung: 250 V AC
- Nennstrom: 15 A
- Montagedurchmesser: 12 mm
- Montage: Schalttafelmontage
Lieferumfang

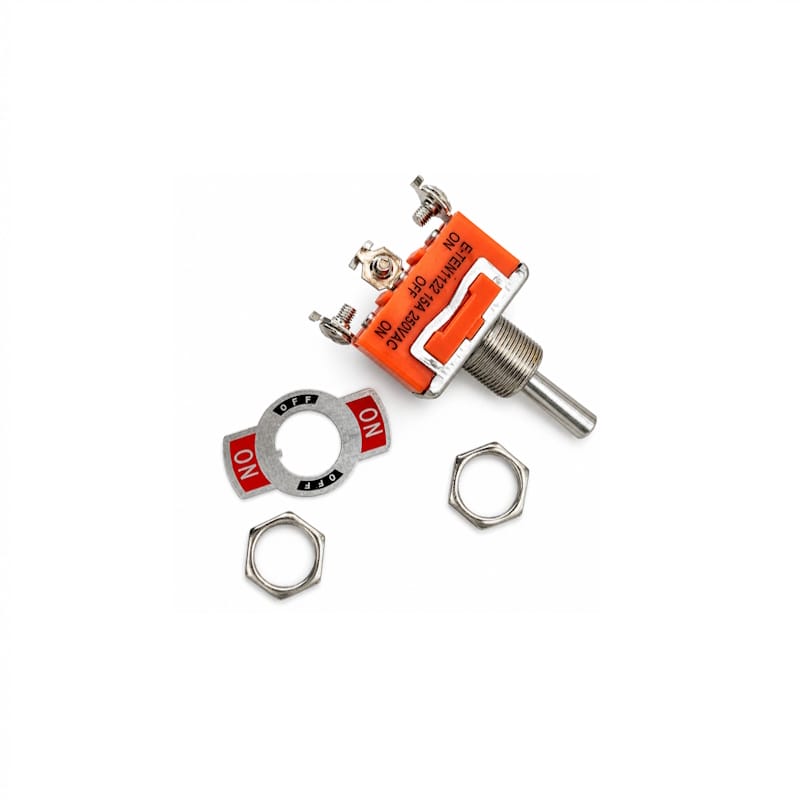

- Kippschalter E-TEN1122 ON-OFF-ON SPDT – 1 Stk.
Kompatible Gummischutzkappe
Für die Schalter der E-TEN-Serie ist eine kompatible wasserdichte Gummischutzkappe mit M12-Gewinde erhältlich. Die Kappe schützt den Schalter vor Wasser, Feuchtigkeit, Staub und Schmutz und ermöglicht gleichzeitig eine komfortable Bedienung des Hebels.
