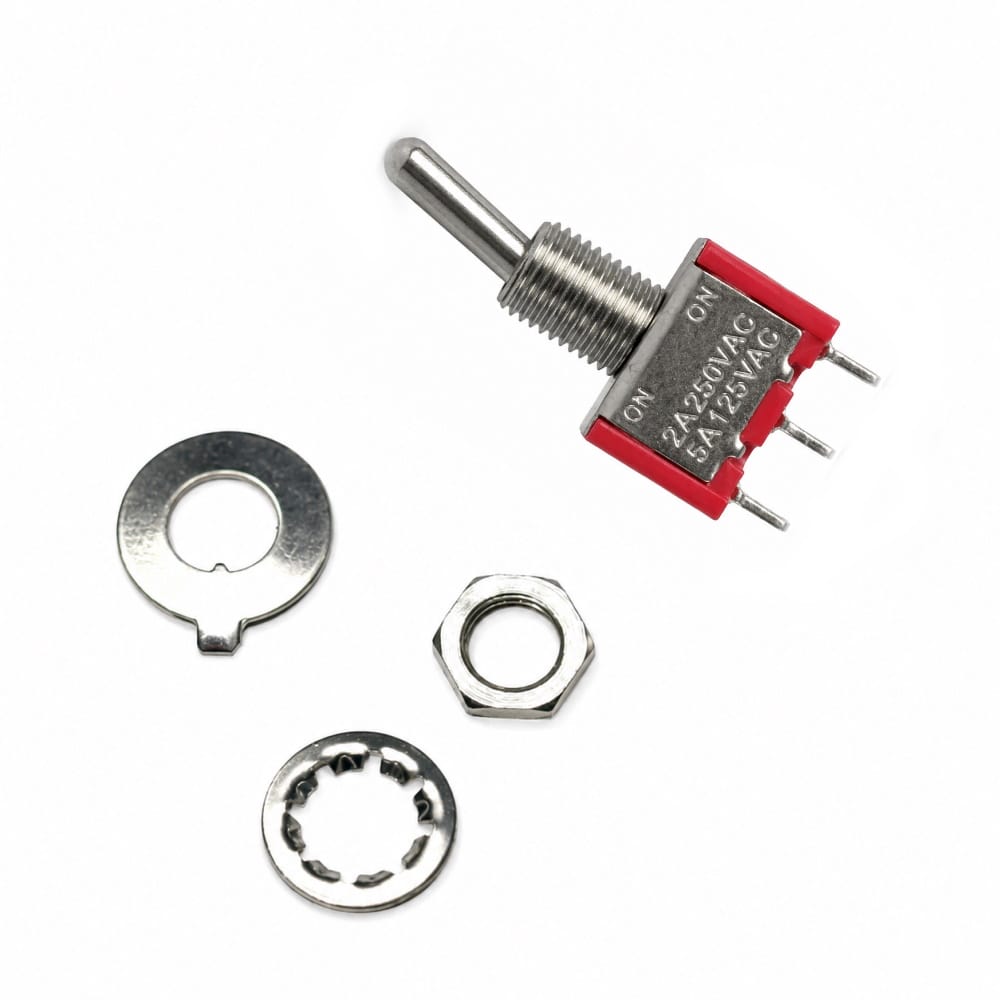

Kippschalter MTS-102 ON-ON SPDT 3 Pins 2 A rot
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

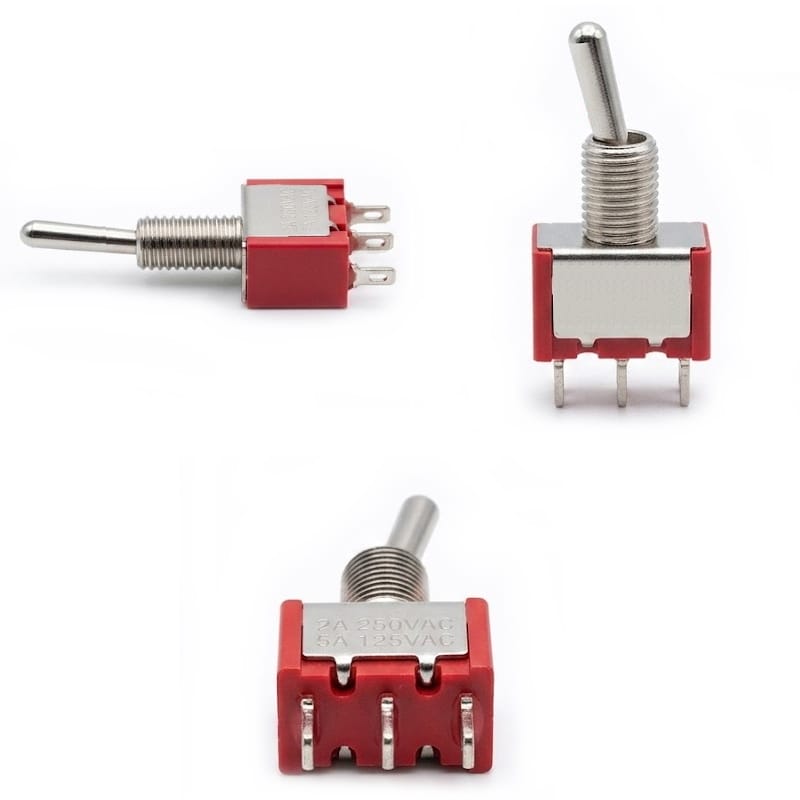

Kippschalter MTS-102 ON-ON SPDT 3 Pins rot
Miniatur-Kippschalter MTS-102 mit zwei stabilen Positionen ON-ON. Die SPDT-Konfiguration ermöglicht das Umschalten eines Stromkreises zwischen zwei Leitungen, und der maximale Laststrom beträgt 2 A.
Hauptmerkmale:
- Zwei stabile Positionen: ON-ON.
- SPDT-Konfiguration – ein Schaltkreis.
- Drei Anschlüsse zum Anlöten von Kabeln.
- Maximaler Laststrom: 2 A.
- Rote Hebelkappe.
- Einbaumontage in einer Bohrung mit einem Durchmesser von 6 mm.
Funktionsweise
Der mittlere Pin ist der gemeinsame Kontakt (COM), der je nach Hebelstellung mit einem der beiden äußeren Anschlüsse verbunden wird. Der Schalter verfügt über keine mittlere OFF-Position.
Anwendung
- Umschalten zwischen zwei Signal- oder Stromquellen,
- Auswahl des Betriebsmodus elektronischer Geräte,
- Bedienfelder in der Automatisierung, im Modellbau und bei DIY-Geräten,
- Projekte mit Arduino, Raspberry Pi und anderen Mikrocontrollern.
Montagehinweise
Die Unterlegscheibe mit Nase verhindert das Verdrehen des Schalters im Panel. Aufgrund der geringen Abstände zwischen den Pins sollten die Kabel zügig unter Verwendung von Flussmittel gelötet werden, wobei ein einzelner Anschluss nicht länger als 2–3 Sekunden erhitzt werden darf.
Technische Spezifikation
- Modell: MTS-102
- Typ: Kippschalter
- Schaltweise: ON-ON
- Anzahl der Positionen: 2
- Kontaktkonfiguration: SPDT
- Anzahl der Anschlüsse: 3
- Maximaler Laststrom: 2 A
- Kontaktbelastbarkeit: 5 A bei 125 V AC; 2 A bei 250 V AC
- Anschlussart: Lötanschlüsse
- Montageart: Einbaumontage
- Durchmesser der Montagebohrung: 6 mm
- Farbe der Kappe: rot
Lieferumfang
- Kippschalter MTS-102 ON-ON – 1 Stück.
- Montageelemente – 1 Set.
