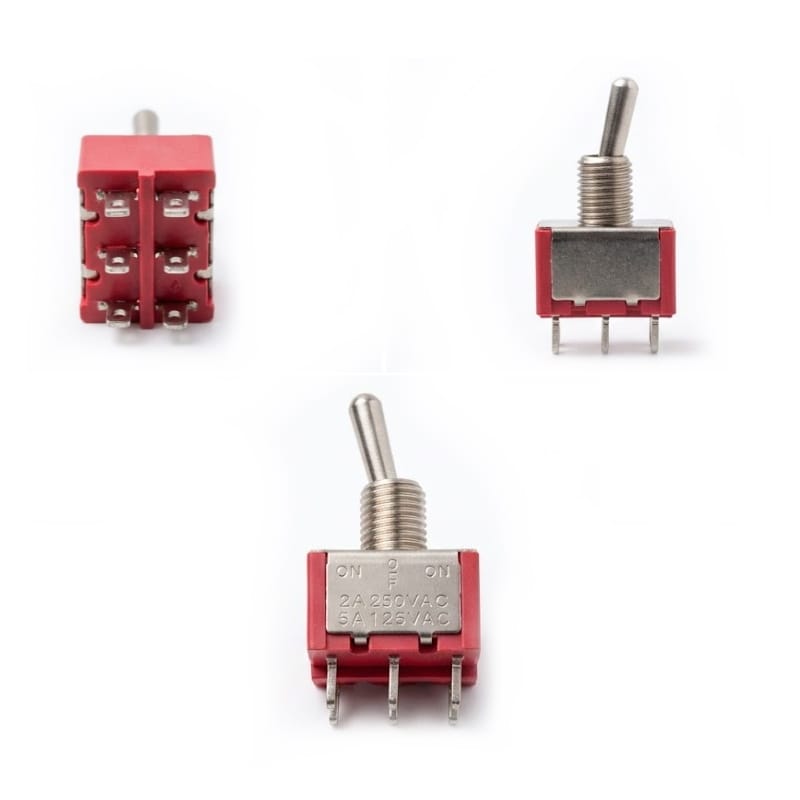

Kippschalter MTS-203 ON-OFF-ON DPDT 6 Pins 2 A rot
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Kippschalter MTS-203 ON-OFF-ON DPDT 6 Pins rot
Miniatur-Kippschalter MTS-203 mit drei stabilen Positionen ON-OFF-ON. Die DPDT-Konfiguration ermöglicht das gleichzeitige Schalten von zwei unabhängigen Stromkreisen, und der maximale Laststrom beträgt 2 A.
Hauptmerkmale:
- Drei stabile Positionen: ON-OFF-ON.
- DPDT-Konfiguration – zwei unabhängige Schaltkreise.
- Sechs Anschlüsse zum Anlöten von Kabeln.
- Maximaler Laststrom: 2 A.
- Rote Hebelkappe.
- Einbaumontage in einer Bohrung mit einem Durchmesser von 6 mm.
Funktionsweise
Die mittleren Pins sind die gemeinsamen COM-Kontakte für beide Schaltkreise. Die äußeren Positionen verbinden diese mit den Pins auf der entsprechenden Seite, während die mittlere Position beide Stromkreise vollständig trennt.
Anwendung
- Änderung der Drehrichtung von Gleichstrommotoren mit Stopp in der Mittelstellung,
- Schalten von Signalen und Betriebsmodi in Audiogeräten,
- Bedienfelder in der Automatisierung, im Modellbau und in Smart-Home-Systemen,
- Auswahl der Stromquelle in Arduino-, Raspberry Pi- und DIY-Projekten.
Montagehinweise
Die Unterlegscheibe mit Nase verhindert das Verdrehen des Schalters im Panel. Aufgrund der geringen Abstände zwischen den Pins sollten die Kabel zügig unter Verwendung von Flussmittel gelötet werden, wobei ein einzelner Anschluss nicht länger als 2–3 Sekunden erhitzt werden darf.
Technische Spezifikation
- Modell: MTS-203
- Typ: Kippschalter
- Schaltweise: ON-OFF-ON
- Anzahl der Positionen: 3
- Kontaktkonfiguration: DPDT
- Anzahl der Anschlüsse: 6
- Maximaler Laststrom: 2 A
- Kontaktbelastbarkeit: 5 A bei 125 V AC; 2 A bei 250 V AC
- Anschlussart: Lötanschlüsse
- Montageart: Einbaumontage
- Durchmesser der Montagebohrung: 6 mm
- Farbe der Kappe: rot
Lieferumfang
- Kippschalter MTS-203 ON-OFF-ON – 1 Stück.
- Montageelemente – 1 Set.
