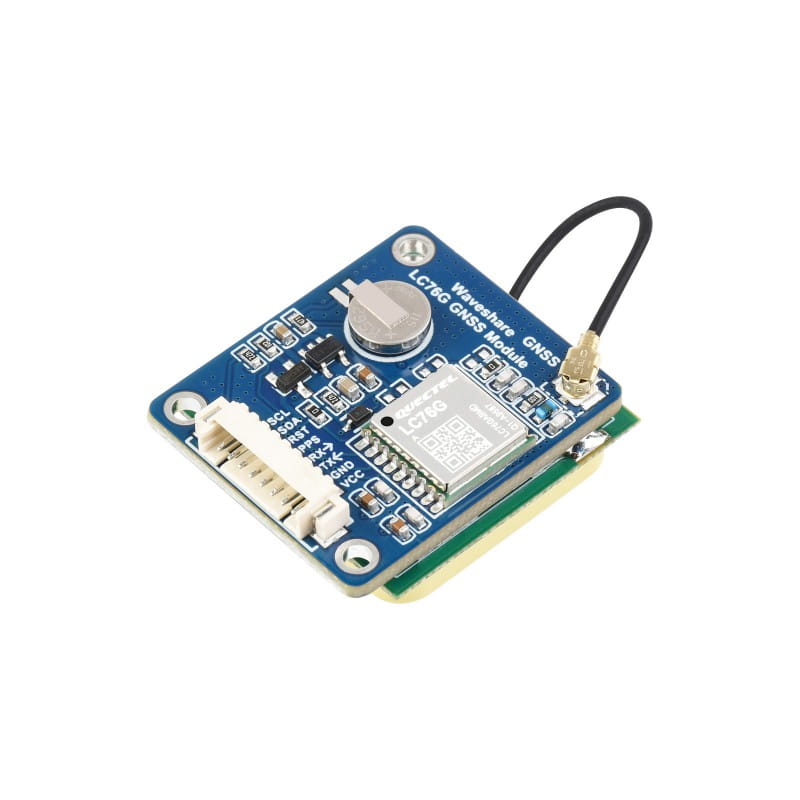

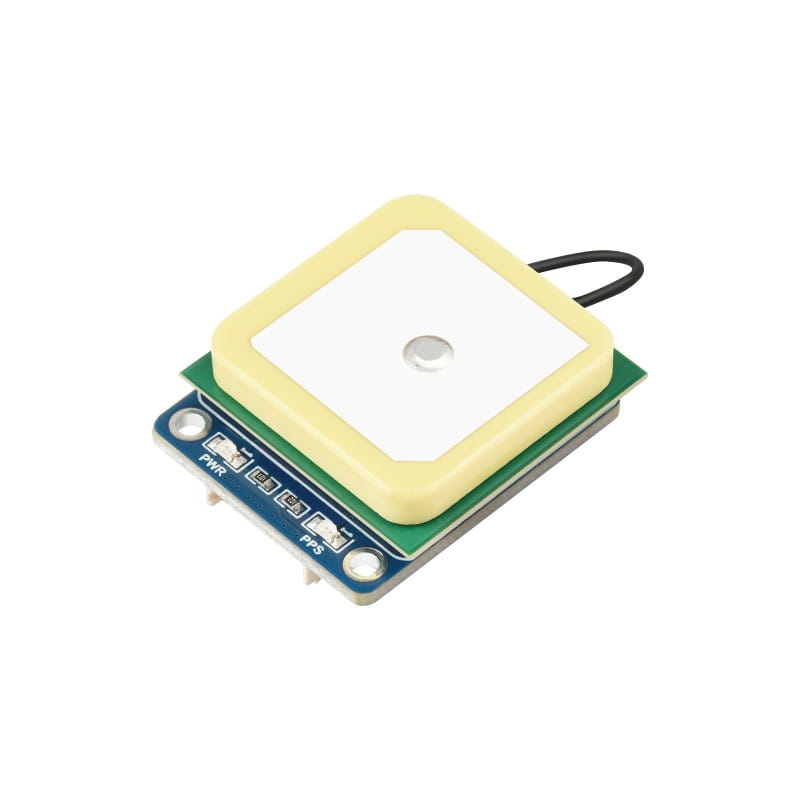

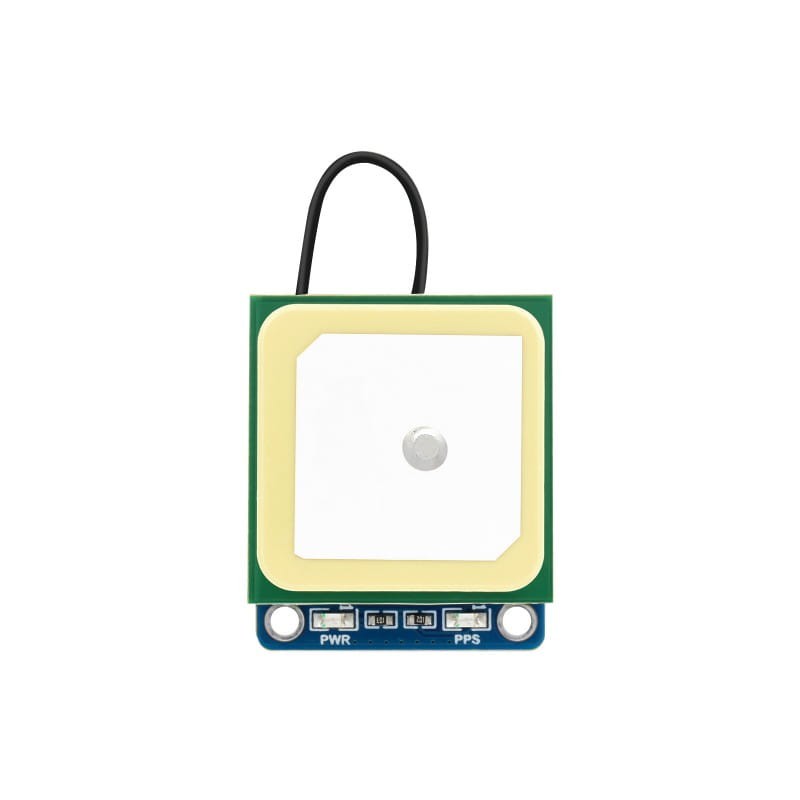

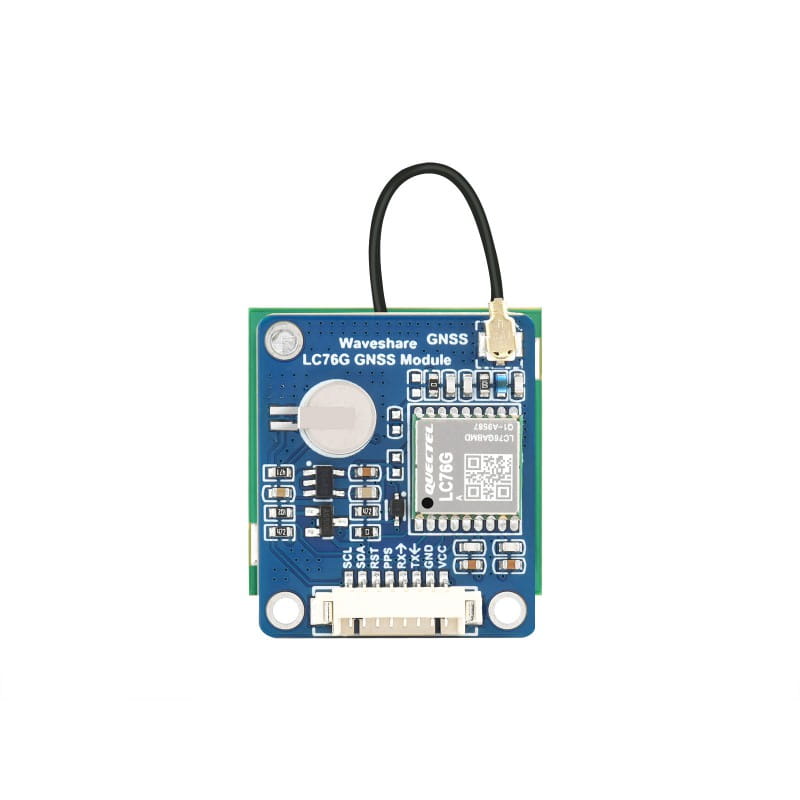

LC76G GNSS Lokalisierungsmodul
Das LC76G GNSS Lokalisierungsmodul ist ein hoch effizientes System, das in der Lage ist, Daten von den wichtigsten Positionierungssystemen zu empfangen: GPS, GLONASS, Galileo, Beidou (BDS) und QZSS. Es zeichnet sich durch schnelle Betriebsgeschwindigkeit, hohe Genauigkeit und geringen Energieverbrauch aus. Der achtpolige GH1.25-Anschluss und der MS621FE-Batterieanschluss auf der Platine machen dieses Modul außergewöhnlich flexibel und einfach in bestehende Systeme integrierbar. Die eingesetzte Batterie hält die Spannung aufrecht und beschleunigt den Start des Moduls nach einem kurzzeitigen Stromausfall. Das Modul unterstützt die Funktionen EPO™ (Extended Predictive Orbit) und EASY™ (Embedded Assist System), die eine schnelle, präzise und effiziente Positionsbestimmung ermöglichen. Es besteht die Möglichkeit, eine externe Antenne über den auf der Platine befindlichen u.FL-Anschluss anzuschließen. Alle erforderlichen Informationen und die vollständige Dokumentation sind auf der Produktseite verfügbar.
Spezifikationen:
- Chip: AG3352
- Empfangene Frequenzen: L1(1575,42 MHz), 47 Verfolgungskanäle
- Genauigkeit: 1,5 m
- Maximale Aktualisierungsfrequenz: 1 Hz (Standard), 10 Hz (max.)
- Startzeit: 26s (Kaltstart), 20s (Warmer Start), 1s (Heißstart)
- Maximale Höhe: 18000 m
- Maximale Geschwindigkeit: 515 m/s
- Protokolle: NMEA 0183, PMTK
- Unterstützt EPO™ und EASY™ Funktionen
- Schnittstelle: UART 9600 bis 115200 Baud (Standard: 9600)
- Anschluss: JST GH1.25
- Batterieanschluss: MS621FE
- Zeitgenauigkeit: 30 ns
- Spannung: 3,3/5 V
- Stromverbrauch: 11 mA
- Abmessungen: 30,5 x 25,5 mm
Produkteigenschaften:
- Integrierter u.FL-Anschluss zum Anschließen einer externen Antenne
- Unterstützung der wichtigsten Positionierungssysteme: GPS, GLONASS, Galileo, BDS, QZSS
- Effizienter AG3352-Chip
- Hohe Empfindlichkeit: Erfassung -147dBm, Wiedererfassung -159dBm, Verfolgung -166dBm
- Schnelle Time to First Fix (TTFF): 26s (Kaltstart), 12s (mit EASY™), 5s (mit EPO™)
- Vollständige Dokumentation online verfügbar
Unterstützung für Multi-GNSS-Positionierung. Unterstützt GPS, Beidou (BDS), Glonass, Galileo, QZSS:

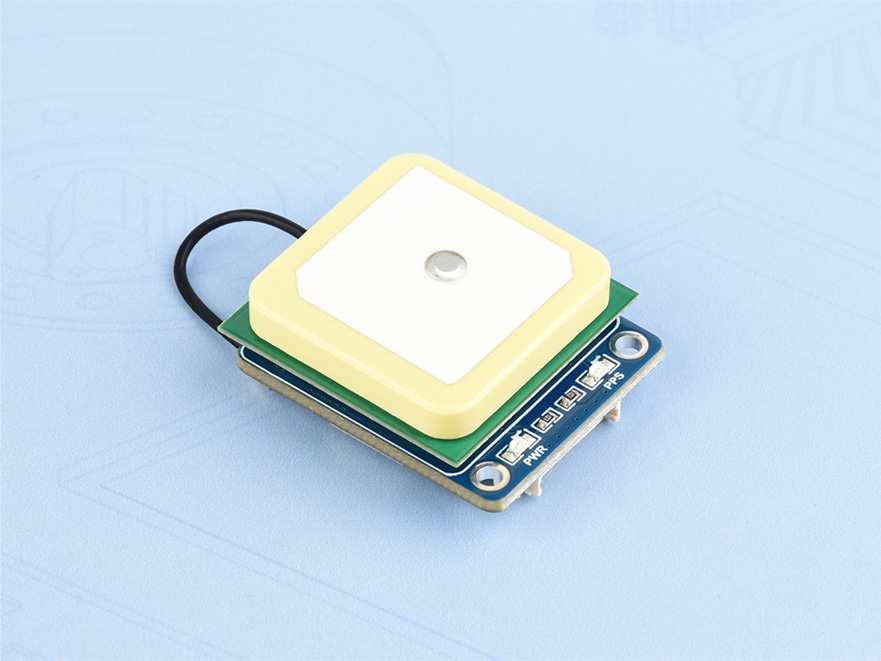

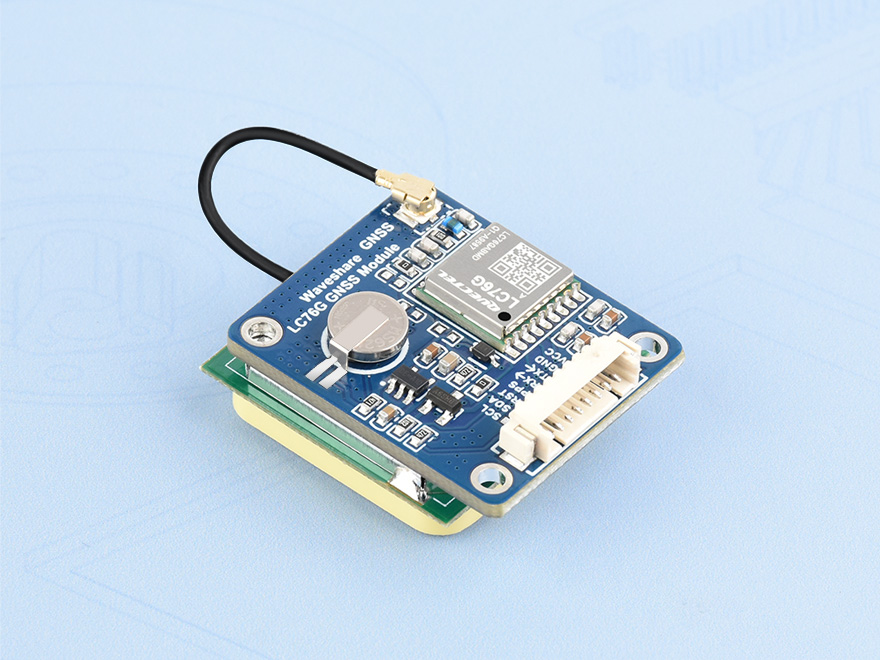

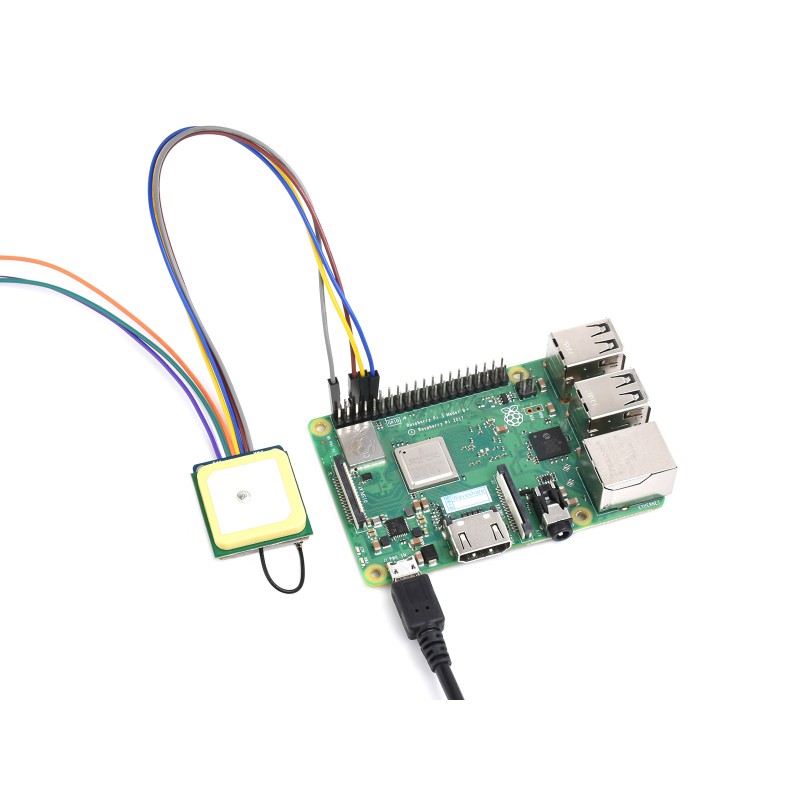

Präsentation:

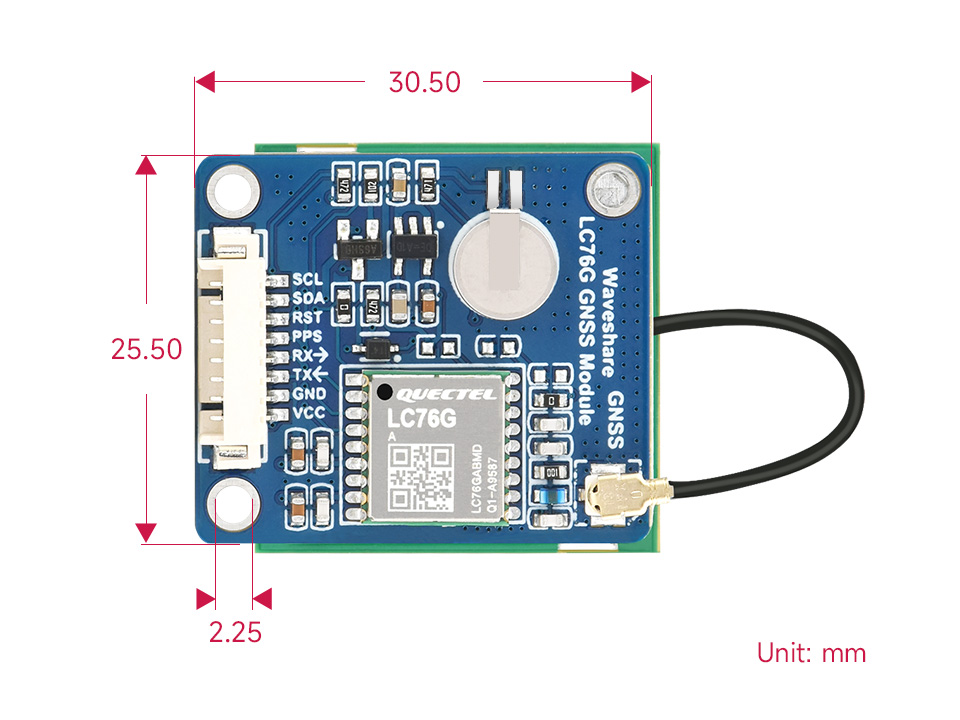

Abmessungen:
Lieferumfang:
- LC76G GNSS Modul x1
- GH1.25 8PIN Kabel x1
Wiki: LC76G_GNSS_Module
