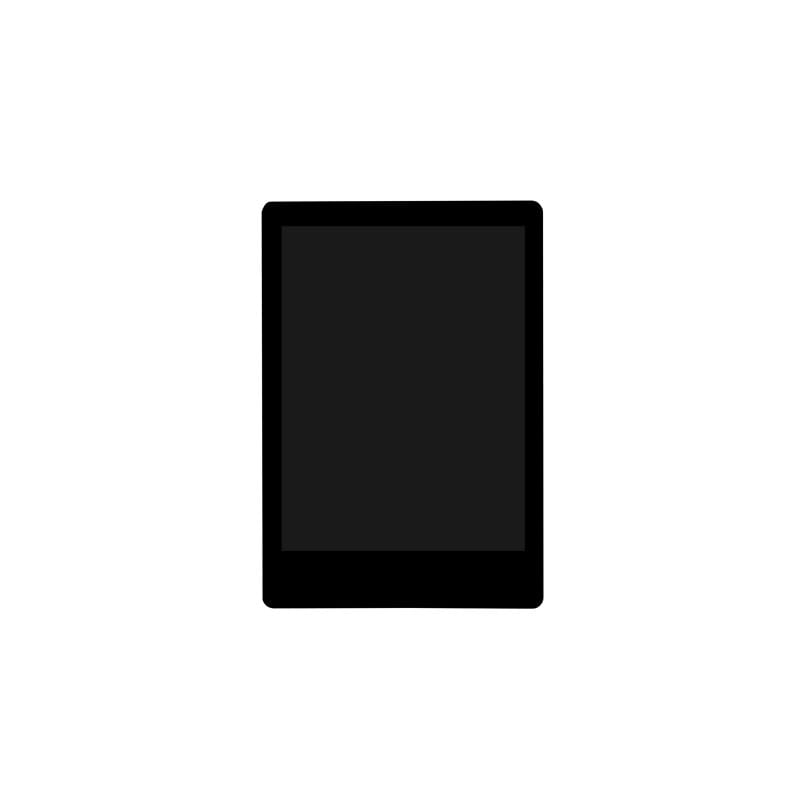

2,8" 240×320 LCD-Display mit Touchpanel ESP32-S3 WiFi und BT
Entwicklungsmodul mit einem 2,8" 240×320 px LCD-Display, basierend auf dem leistungsstarken ESP32-S3 Mikrocontroller mit einem Dual-Core LX7 Prozessor. Ausgestattet mit WiFi 2,4 GHz, Bluetooth 5 (LE), 16 MB Flash-Speicher und 8 MB PSRAM ist es ideal für die Erstellung von modernen Benutzeroberflächen (HMIs), Bedienfeldern, Automatisierungssystemen und intelligenter Beleuchtung.
Durch die Unterstützung der kostenlosen LVGL-Grafikbibliothek ermöglicht das Modul die nahtlose Ausführung von grafischen Touch-Oberflächen, auch mit Multi-Point-Touch-Unterstützung.
Hauptmerkmale:

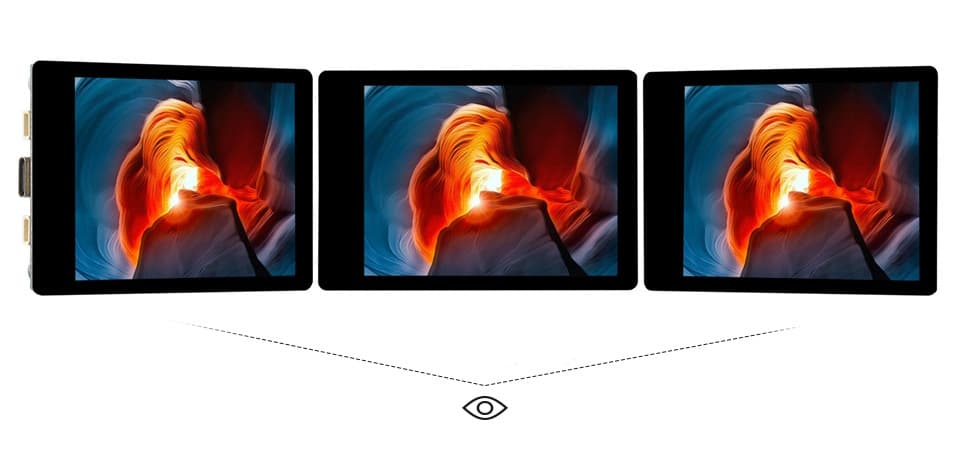

- 2,8" IPS LCD-Display mit 240x320 Auflösung, 262K Farben
- RTC: PCF85063
- 6-Achsen-IMU: QMI8658
- Audio-Ausgang
- Eingebauter ESP32-S3
- Drahtlose Verbindungen: WiFi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)

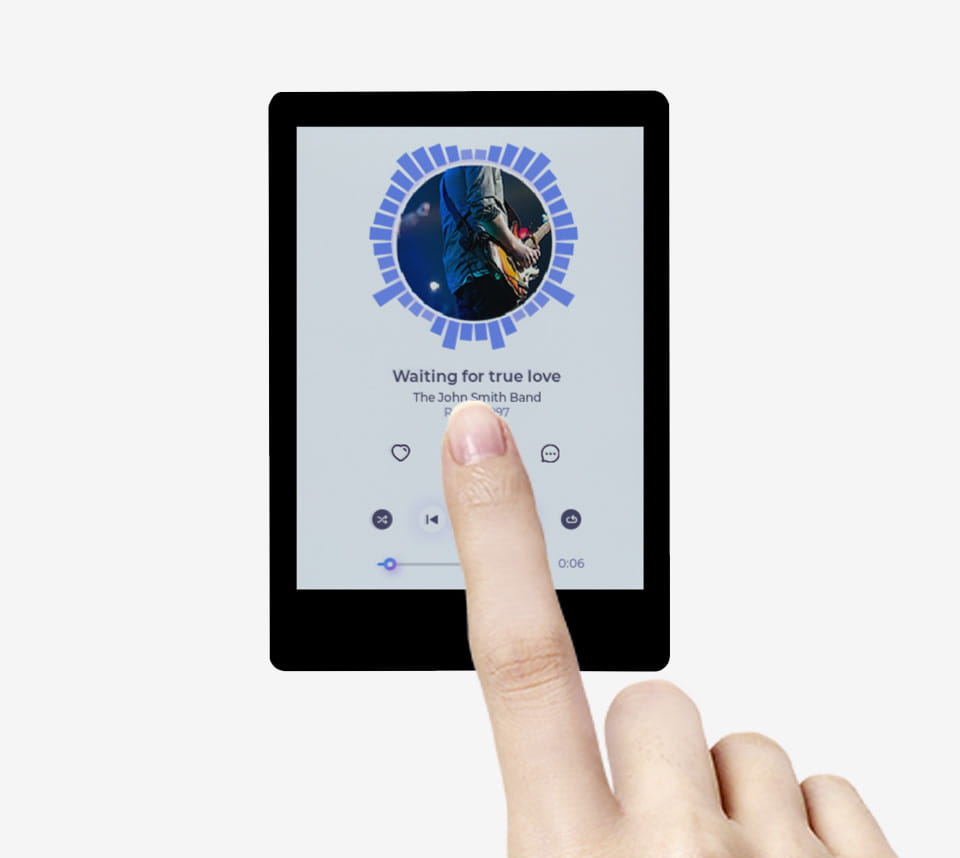

- Unterstützung für kapazitiven 5-Punkt-Touch (I2C) - Touch-fähige Version
- Unterstützung für niedrigen Stromverbrauch - flexible Energie- und Taktverwaltung
- Kompatibel mit LVGL-Bibliothek - für die Erstellung moderner GUIs
Interoperabel mit vielen Peripheriegeräten

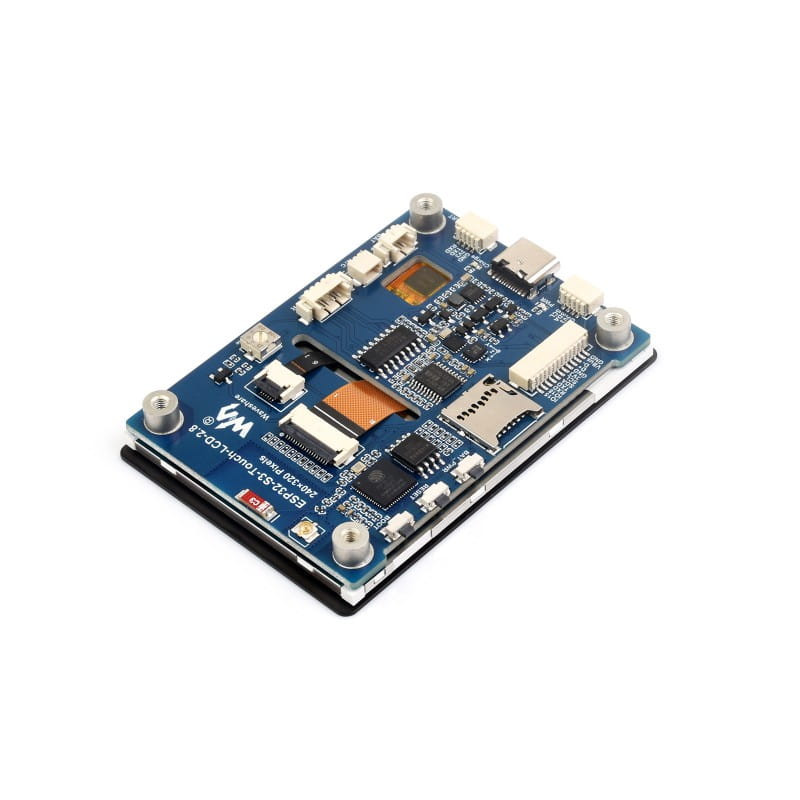

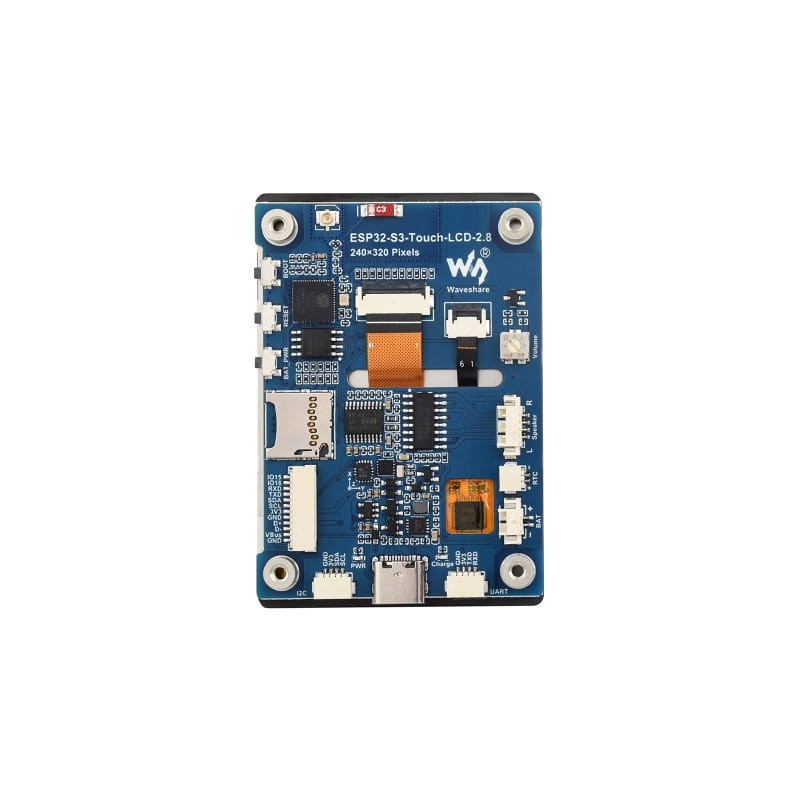

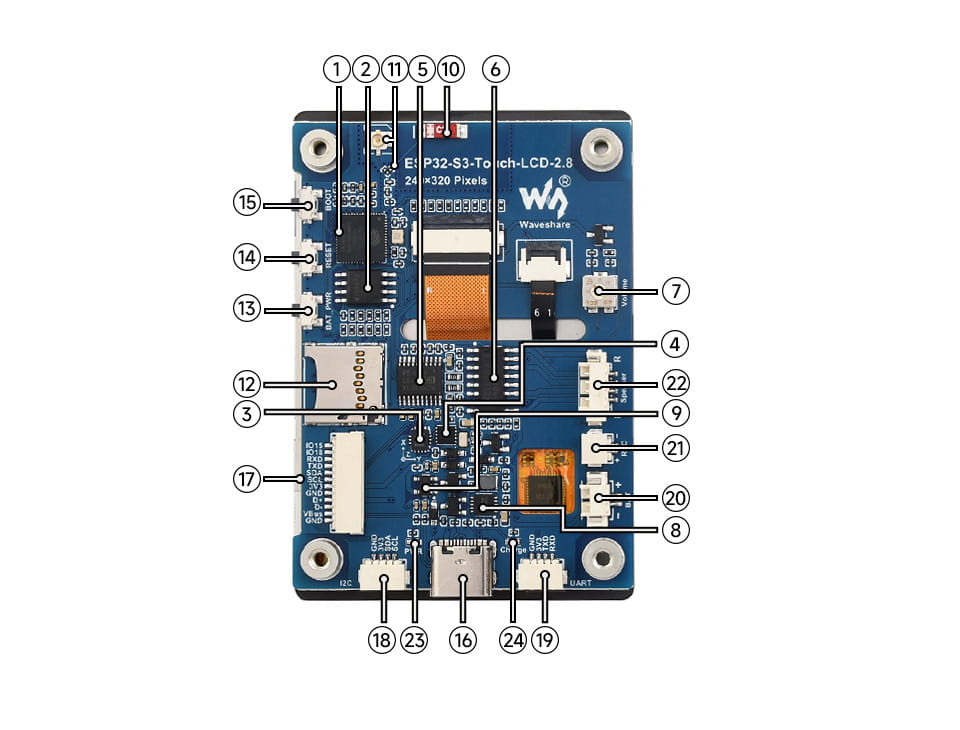

Aufbau des Moduls
- ESP32-S3R8
Dual-Core Prozessor, Arbeitsfrequenz bis zu 240MHz - 16MB Flash
- QST-Positionssensor
QMI8658C (6-Achsen-IMU mit 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungsmesser) - RTC-Chip
PCF85063 RTC-Chip - PCM5101 Audio-Dekoder
- Verstärkerschaltung
- Lautstärkeregler
- Schaltung zur Verwaltung der Batterieladung
- ME6217C33M5G
Niederspannungs-LDO-Regler, Ausgangsstrom bis zu 800mA (max.) - Eingebaute Keramik-Antenne
- IPEX1-Anschluss und Schaltwiderstand
Umschaltung auf externe Antenne durch Lötwiderstand möglich - TF-Kartensteckplatz
Unterstützt TF-Karten bis zu 16GB - Knopf zur Steuerung der Batterieleistung
Entsprechende Steuersoftware erforderlich
- RESET-Taste
- BOOT-Taste
- USB-Typ-C-Anschluss

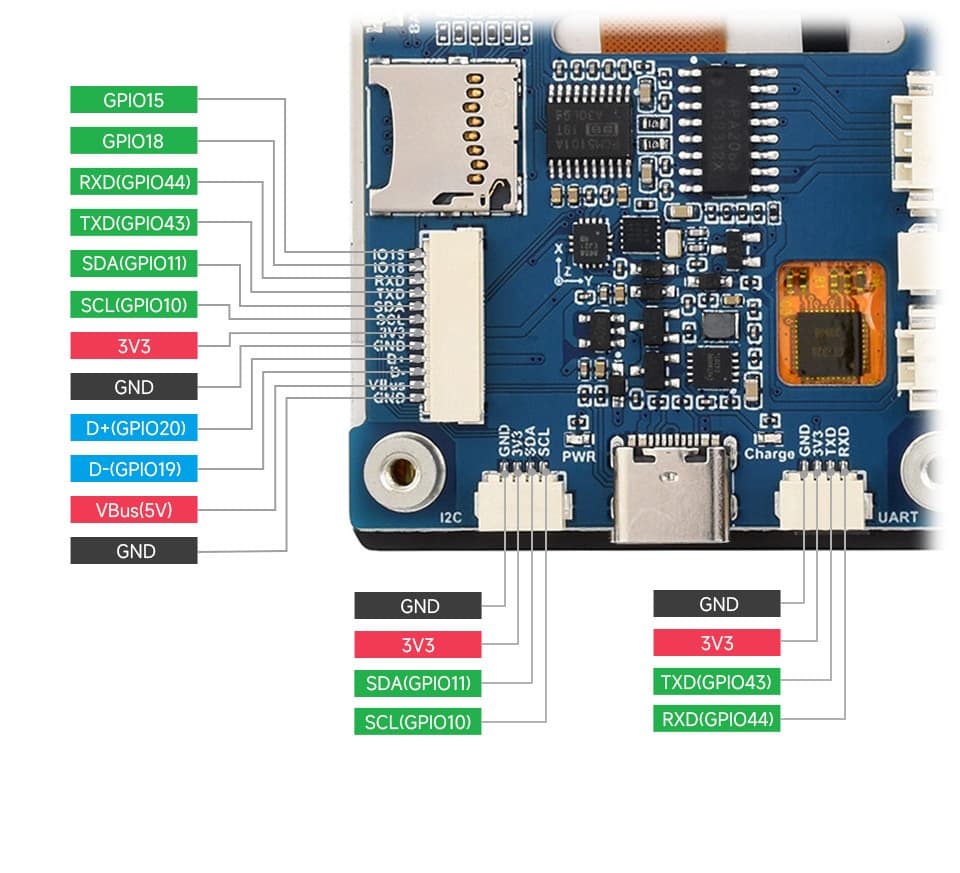

- 12-poliger Multifunktionsanschluss
- I2C-Anschluss
wird mit dem internen Chip verbunden, unterstützt nur I2C-Peripheriegeräte und kann nicht auf andere Funktionen abgebildet werden - UART-Anschluss
- MX1.25-Batterieanschluss
MX1.25 2PIN-Anschluss, für 3,7 V Lithiumbatterie, unterstützt Laden und Entladen - RTC-Batterieanschluss
für den Anschluss einer wiederaufladbaren RTC-Batterie - Anschluss für Lautsprecher
8Ω 2W 2030 Lautsprecher enthalten - Betriebsanzeige
- Ladeanzeige
Lithium-Batterie-Ladeanzeige, leuchtet beim Laden, erlischt bei voller Ladung (LED-Status ist ungewiss, wenn die Batterie nicht angeschlossen ist)

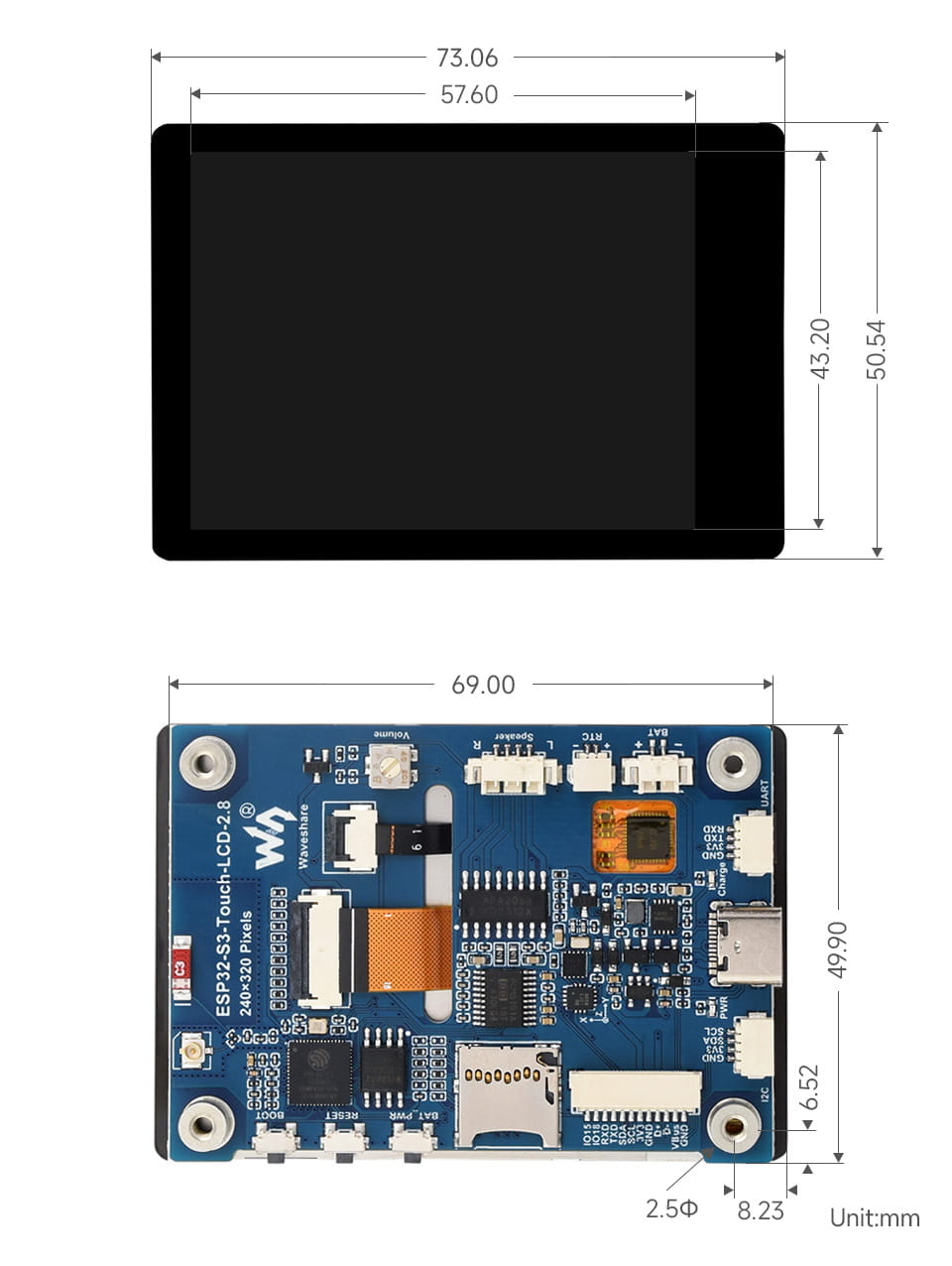

Abmessungen

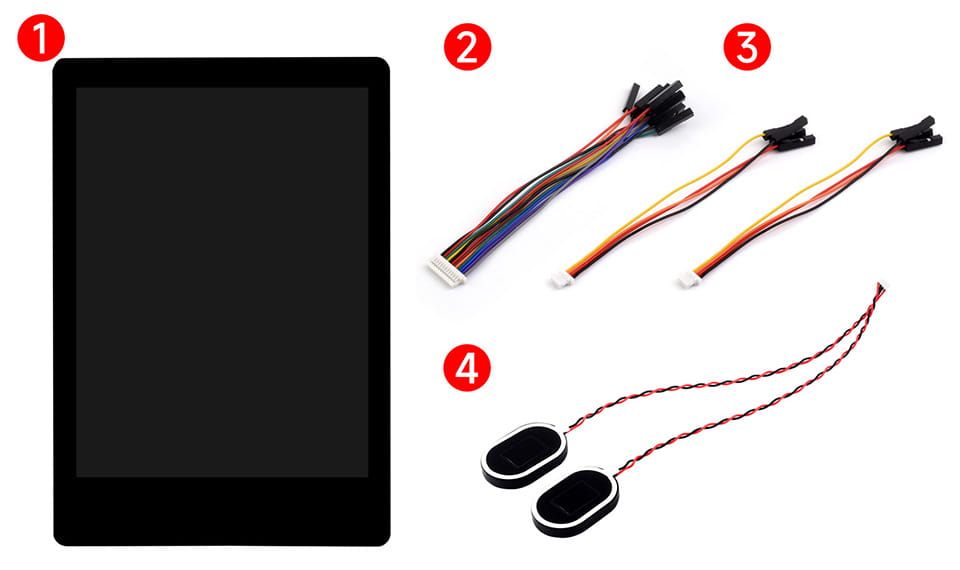

Inhalt des Kits
- ESP32-S3-LCD-2.8, 1 Stück
- SH1.0 12PIN Kabel x1
- SH1.0 4PIN 2 Stück
- Lautsprecher x 1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8
